首页  >  产品百科  >  HT305/DF57-2830HC

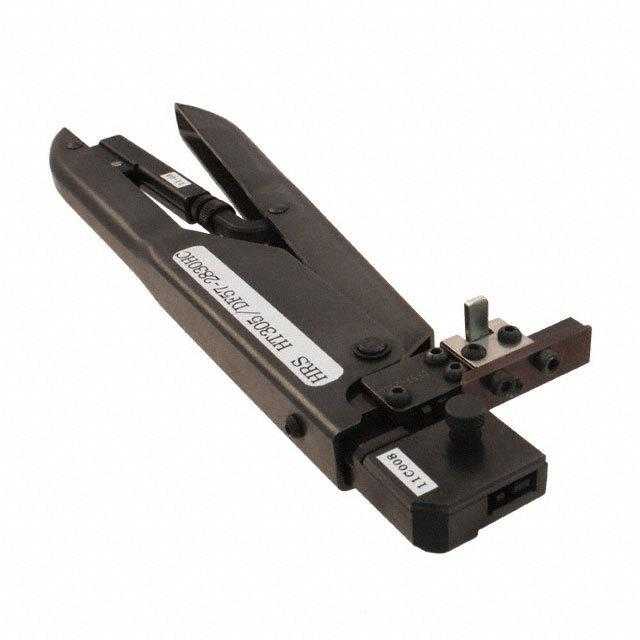

HT305/DF57-2830HC

产品分类: 线缆工具
厂牌: HIROSE ELECTRIC
产品描述: Hirose 手动压线钳, 用于压接触点, 适合DF57 Connector Contacts
供应商型号: HT305/DF57-2830HC
供应商: Master
标准整包数: 1
HIROSE ELECTRIC 线缆工具 HT305/DF57-2830HC

HT305/DF57-2830HC概述

    DF57 系列 — 低轮廓电源子板双芯线摆动锁连接器

    产品简介


    DF57 系列是一款专为低轮廓电源设计的子板双芯线摆动锁连接器。该连接器采用独特的连接方法,特别适合于在高要求的应用环境中使用,例如工业控制、通信设备和汽车电子系统。其低轮廓设计使其能够在空间受限的环境中高效使用,同时提供可靠且稳定的电力传输。

    技术参数


    DF57 系列的主要技术参数如下:
    - 电流额定值:2pin 为 2.5A(AWG28),3pin 为 2.0A(AWG28);2pin 和 3pin 均为 1.5A(AWG30)
    - 操作温度范围:-35°C 至 85°C
    - 储存温度范围:-10°C 至 60°C
    - 电压额定值:50V AC/DC
    - 接触电阻:最大 10mΩ(20mV 最大压降,1mA 测试电流)
    - 绝缘电阻:最小 1000MΩ(100V DC)
    - 耐压强度:无闪络或击穿,500V AC / 1分钟
    - 振动测试:频率 10至55Hz,单振幅 0.75mm,10个循环,三向测试
    - 冲击测试:加速度 490m/s²,11ms 持续时间,正弦半波,三个轴向各三个循环
    - 湿热测试:相对湿度 40% 至 95%,温度 40±2°C,96小时
    - 温度循环测试:-55°C 至 85°C,五个循环
    - 寿命测试:30次
    - 耐焊锡热测试:无影响组件性能的变形

    产品特点和优势


    DF57 系列具有以下几个显著的优势:
    1. 加固锁结构:通过摆动锁结构,连接器具备优异的电缆拉拔抗力,防止在严苛环境中电缆松脱。
    2. 可靠的接触结构:尽管外形低矮(1.4mm 高度),但其接触长度达到 0.42mm,确保了高可靠性。
    3. 防焊锡溢流:一体化注塑成型消除了终端与外壳之间的间隙,避免焊锡溢出。
    4. 抗松脱设计:强化硬件(金属配件)集成在注塑壳体中,增强连接稳定性。
    5. 成本节约:终端和金属配件集成到注塑件中,减少了组装成本。

    应用案例和使用建议


    DF57 系列适用于多种工业和消费电子设备,如:
    - 工业自动化控制系统
    - 通信设备中的电源接口
    - 汽车电子系统的低压电源连接
    使用建议:
    1. 在插入时,请确保精确对准连接器位置,以实现可靠连接。
    2. 当进行拆卸时,应先锁定杠杆,然后向上拉并释放简易锁。
    3. 不要将未焊接的插头与未安装的插座匹配/不匹配,以防损坏触点。

    兼容性和支持


    DF57 系列兼容适用于 AWG#28 至 AWG#30 的导线。厂商提供了详细的安装指导和工具支持,以确保正确使用和长期维护。

    常见问题与解决方案


    - Q:如何清洁连接器?
    - A:不建议清洁连接器。如果必须清洁,应评估是否会影响其机械性能和环境适应性。
    - Q:如何确保连接的可靠性?
    - A:在插入连接器时,请保持垂直插入,不要倾斜。
    - Q:如何处理焊锡热测试?
    - A:确保组件不会因焊接过程而变形。

    总结和推荐


    DF57 系列摆动锁连接器以其高可靠性、耐用性和紧凑的设计,在多个应用领域表现出色。无论是工业控制还是消费电子产品,它都是一个值得信赖的选择。其加固结构和独特的摆动锁设计使其在市场上具有很强的竞争优势。强烈推荐用于需要高可靠性和低轮廓设计的应用场景。
    总体而言,DF57 系列摆动锁连接器在质量和功能方面均表现出色,是市场上优秀的低轮廓电源连接解决方案之一。

HT305/DF57-2830HC参数

参数
零件状态 在售
包装方式 袋装

HT305/DF57-2830HC厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HT305/DF57-2830HC数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 线缆工具 HIROSE ELECTRIC HT305/DF57-2830HC HT305/DF57-2830HC数据手册

HT305/DF57-2830HC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1735.2007 ¥ 15346.3321
3+ $ 1726.5392 ¥ 15269.7283
5+ $ 1726.5392 ¥ 15269.7283
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15346.33
