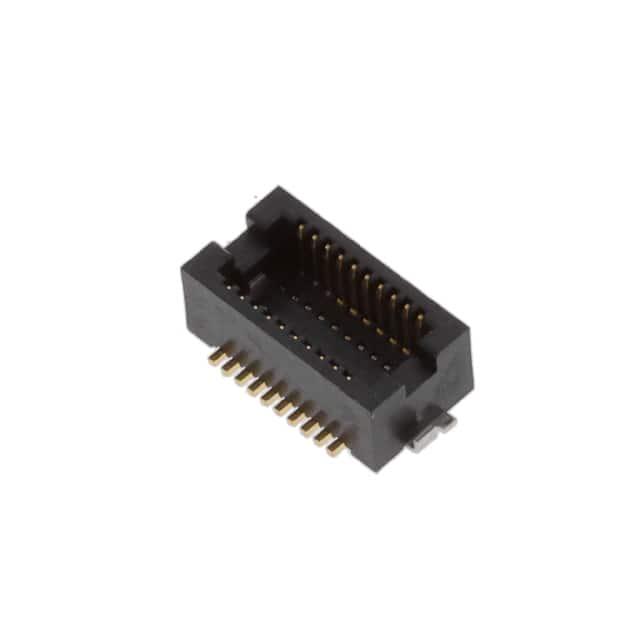

DF12NB(3.5)-20DP-0.5V(51)

厂牌: HIROSE ELECTRIC
产品描述: Header,Outer Shroud Contacts 500μm 2 20pin 3.5mm 2.8mm 203nm 金 SMD,P=0.5mm 贴片安装
供应商型号: DF12NB(3.5)-20DP-0.5V(51)
供应商: 云汉优选
标准整包数: 10
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) DF12NB(3.5)-20DP-0.5V(51)

DF12NB(3.5)-20DP-0.5V(51)概述


    产品简介


    本文介绍的是一款由HIROSE ELECTRIC CO., LTD.生产的DF12NB(5.0)-30DP-0.5V(51)电子元器件。这是一款用于电力传输和信号连接的电连接器,具有出色的稳定性和可靠性。该产品广泛应用于汽车电子、工业自动化、通信设备等领域,能够承受严苛的工作环境。

    技术参数


    额定电压和电流
    - 额定电压:50 V AC
    - 额定电流:0.3 A
    工作环境
    - 工作温度范围:-45°C 到 125°C(含电流引起的温升)
    - 存储温度范围:-10°C 到 60°C
    电气特性
    - 接触电阻:小于等于20 mV AC 或者 50 mΩ 最大值
    - 绝缘电阻:100 V DC 下大于等于500 MΩ
    - 耐压测试:150 V AC 经1分钟测试无闪络或击穿现象
    机械特性
    - 机械操作:插入和拔出50次,接触电阻最大50 mΩ,无损坏、裂纹和松动
    - 振动频率:10到55 Hz,单振幅0.75 mm,各方向振动2小时,无1 μs以上电气中断,无损坏、裂纹和松动
    - 冲击测试:加速度490 m/s²,脉冲持续时间11ms,三个方向各三次,无1 μs以上电气中断,无损坏、裂纹和松动
    环境特性
    - 快速温度变化:-65°C 到 15°C 至 35°C 到 125°C 至 15°C,五个循环,接触电阻最大50 mΩ,绝缘电阻最小500 MΩ,无损坏、裂纹和松动
    - 湿热试验(稳态):在40±2°C,90%到95%湿度下,持续96小时,接触电阻最大50 mΩ,绝缘电阻最小500 MΩ,无损坏、裂纹和松动
    - 腐蚀盐雾试验:暴露于5%盐水喷雾中48小时,接触电阻最大50 mΩ,无严重腐蚀
    - 二氧化硫腐蚀试验:暴露于25 PPM RH 75%的环境中96小时(符合JIS C 60068标准),接触电阻最大50 mΩ,无严重腐蚀
    - 焊接耐热性:推荐焊接温度轮廓:焊接区最高温度250°C,预热区150到180°C,持续90到120秒

    产品特点和优势


    DF12NB(5.0)-30DP-0.5V(51)电连接器具有以下几个显著的特点和优势:
    1. 高可靠性:经过严格的机械、电气和环境测试,确保长期稳定运行。
    2. 宽温域适用:工作温度范围广,适用于各种恶劣环境。
    3. 良好的抗腐蚀性:在恶劣的腐蚀环境中仍能保持稳定的电气性能。
    4. 耐焊接:推荐的焊接条件保证了良好的焊点质量,同时避免过度变形。

    应用案例和使用建议


    DF12NB(5.0)-30DP-0.5V(51)电连接器适用于多种应用场景,如汽车电子、工业自动化和通信设备。为了确保最佳效果,建议在安装时遵循以下几点:
    - 严格遵守推荐的焊接条件:确保焊接过程中的温度和时间控制在规定范围内,以避免因过度加热而导致的损坏。
    - 注意环境防护:在腐蚀性强的环境中使用时,应采取额外的防腐措施,如涂抹防锈剂或使用保护罩。
    - 定期检查:长时间使用后,应定期检查接触电阻和其他电气性能,确保设备的正常运行。

    兼容性和支持


    DF12NB(5.0)-30DP-0.5V(51)电连接器具有良好的兼容性,可与其他标准接口设备配合使用。HIROSE ELECTRIC提供全面的技术支持和售后服务,包括产品安装指导、故障排查和维修服务。

    常见问题与解决方案


    以下是用户可能会遇到的一些常见问题及相应的解决方法:
    1. 电气性能下降
    - 问题描述:设备长时间使用后,电气性能逐渐下降。
    - 解决方案:定期进行电气性能测试,如发现异常,及时更换电连接器或采取清洁措施。

    2. 焊接不牢固
    - 问题描述:焊接过程中出现虚焊或焊接不良的情况。
    - 解决方案:严格按照推荐的焊接条件执行焊接操作,确保温度和时间控制得当。

    总结和推荐


    综上所述,DF12NB(5.0)-30DP-0.5V(51)电连接器是一款具有高可靠性和广泛适用性的电子元器件。其出色的机械和电气特性使其在各种严苛环境中都能表现出色。对于需要高可靠性、宽温域适用性的应用场景,我们强烈推荐使用此产品。同时,HIROSE ELECTRIC提供的优质技术支持和售后服务也为用户的使用提供了可靠的保障。

DF12NB(3.5)-20DP-0.5V(51)参数

参数
触头镀层厚度 203nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 2.8mm
针脚数 20pin
接合堆叠高度 3.5mm
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DF12NB(3.5)-20DP-0.5V(51)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF12NB(3.5)-20DP-0.5V(51)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC DF12NB(3.5)-20DP-0.5V(51) DF12NB(3.5)-20DP-0.5V(51)数据手册

DF12NB(3.5)-20DP-0.5V(51)封装设计

查看详情并下载
Symbol
Footprint
3D Model
