JR25WCCA-18(71)

产品分类: 圆形连接器-配件
厂牌: HIROSE ELECTRIC

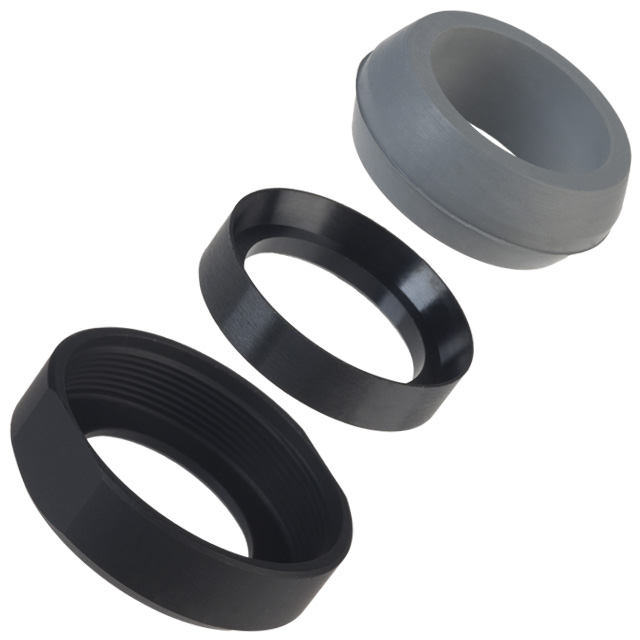

产品描述: 25mm 黑色 Strain Relief
供应商型号: CSJ-ST39956061
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器-配件 JR25WCCA-18(71)

JR25WCCA-18(71)概述

    JR-W 系列防水圆形连接器

    产品简介


    JR-W 系列防水圆形连接器是一种耐用且防水的连接器系列,适用于需要高可靠性的场合,如汽车工业。此系列提供多种壳体尺寸和接触点数量的选择,以满足不同的应用需求。连接器的密封级别达到 IP67 和 IP68,适用于各种恶劣环境。

    技术参数


    - 电流规格
    - 壳体尺寸为 13,接触点数量为 3 或 5 时,电流规格分别为 10A 和 5A。
    - 壳体尺寸为 16,接触点数量为 7 或 10 时,电流规格分别为 10A 和 5A。
    - 壳体尺寸为 21,接触点数量为 10 或 16 时,电流规格分别为 10A 和 5A。
    - 壳体尺寸为 25,接触点数量为 4、16 或 24 时,电流规格分别为 30A、10A 和 5A。
    - 电压规格
    - 壳体尺寸为 13 和 16 时,所有接触点电压规格均为 100V AC 和 140V DC。
    - 壳体尺寸为 21 时,接触点数量为 10 或 16 时,电压规格为 100V AC 和 140V DC。
    - 壳体尺寸为 25 时,接触点数量为 4 时,电压规格为 300V AC 和 420V DC;其他接触点电压规格为 100V AC 和 140V DC。
    - 操作温度范围
    - 操作温度范围为 -25℃ 至 +85℃。
    - 存储温度范围
    - 存储温度范围为 -10℃ 至 +60℃。

    产品特点和优势


    - 防水特性:JR-W 系列防水圆形连接器在插合状态下达到了 IP67 和 IP68 的防护等级,可分别承受在水下 1 米深度浸泡 30 分钟和 2 米深度浸泡 14 天。

    - 抗腐蚀性:外壳经过镀层处理,提高耐腐蚀性,能够在多种环境下使用。

    应用案例和使用建议


    - 应用案例:JR-W 系列连接器广泛应用于汽车、工业自动化等领域,能够满足这些环境中对可靠性和耐用性的要求。

    - 使用建议:在使用前请确保电源已断开,连接器在安装过程中需避免电缆旋转。建议定期检查焊接性能,尤其是在存储时间超过六个月后。

    兼容性和支持


    - JR-W 系列连接器提供了不同类型的插头和插座,可以通过选择不同的壳体尺寸和接触点数量来匹配不同的应用需求。
    - 制造商提供详细的技术支持文档和工具,以帮助客户正确安装和使用连接器。

    常见问题与解决方案


    - 问题 1: 如何进行正确的连接?
    - 解决方案:请按照手册中的步骤进行操作,确保电缆直径适合相应的夹紧装置,并通过手动或自动工具完成压接操作。

    - 问题 2: 何时需要检查焊接性能?
    - 解决方案:建议在存储六个月后使用前检查焊接性能,以确保最佳的工作状态。

    总结和推荐


    JR-W 系列防水圆形连接器以其卓越的防水和抗腐蚀性能,成为工业应用中不可或缺的产品。无论是对于汽车行业还是其他恶劣环境的应用,这款连接器都能够提供可靠的电气连接。因此,强烈推荐在高可靠性需求的环境中使用 JR-W 系列防水圆形连接器。

JR25WCCA-18(71)参数

参数
颜色 黑色
材料 -
配件类型 Strain Relief
外壳尺寸 - 插件 25mm
零件状态 在售
包装方式 袋装

JR25WCCA-18(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR25WCCA-18(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器-配件 HIROSE ELECTRIC JR25WCCA-18(71) JR25WCCA-18(71)数据手册

JR25WCCA-18(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.003 ¥ 25.4354
库存: 60
起订量: 17 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.43
