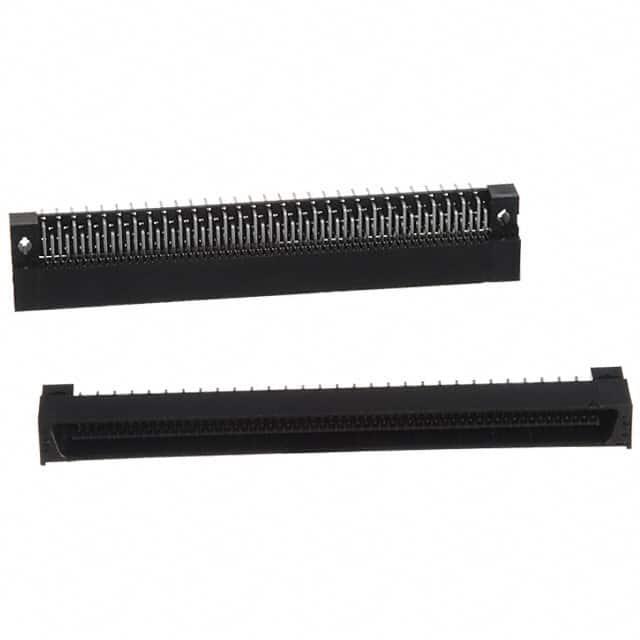

FX2-120P-1.27DS(71)

产品分类: D-Sub 连接器
厂牌: HIROSE ELECTRIC
产品描述: Plug 焊盘 2 120pin Polyphenylene Sulfide (PPS) 500mA 金 中心安装,通孔安装
供应商型号: CSJ-ST40863074
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC D-Sub 连接器 FX2-120P-1.27DS(71)

FX2-120P-1.27DS(71)概述

    1.27mm Pitch Multi-function Two Piece Connector: FX2 Series

    1. 产品简介


    1.27mm Pitch Multi-function Two Piece Connector (FX2 Series) 是一款设计用于各种应用的高性能连接器。这款连接器具备多种功能和配置,能够适用于不同的板到板、板到电缆及电缆到电缆连接场景。FX2系列连接器广泛应用于计算机、外围设备和各种机器等场合。

    2. 技术参数


    - 额定电流:0.5A
    - 操作温度范围:-55°C 到 +85°C(注意1)
    - 存储温度范围:-10°C 到 +60°C(注意2)
    - 电压等级:125V AC
    - 操作湿度范围:40% 至 80%
    - 存储湿度范围:40% 至 70%(注意2)
    技术规格还包括以下关键参数:
    - 绝缘电阻:最小值为1000MΩ @ 250V DC
    - 耐压能力:无闪络或绝缘击穿现象 @ 300V AC/1分钟
    - 接触电阻:最大值为45mΩ @ 100mA
    - 振动耐受:无电连续性中断1微秒以上 @ 10至55Hz, 单振幅0.75mm, 三方向各2小时
    - 湿度稳态:接触电阻最大值为55mΩ @ 40°C,湿度90%-95%(96小时)

    3. 产品特点和优势


    - 多功能性和易于操作:1.27mm间距的设计使得这款连接器可以轻松实现各种连接需求。单手操作的便捷性确保了快速安装和拆卸。
    - 堆叠连接:可堆叠高度范围为12mm至16mm,提供了极大的灵活性。
    - 防误插机制:通过特殊设计防止误插,确保安全可靠的连接。
    - 高强度金属片:特别的金属片设计增强了焊接强度,确保了稳固连接。

    4. 应用案例和使用建议


    这款连接器适用于广泛的工业和商业应用,例如计算机及其周边设备、医疗设备、消费电子产品等。对于使用此连接器的应用,建议进行严格的测试以确保其稳定性和可靠性。

    5. 兼容性和支持


    FX2系列连接器与各种电路板和电缆具有良好的兼容性。制造商HIROSE提供全面的技术支持和维护服务,确保用户能够获得最佳的产品体验。

    6. 常见问题与解决方案


    - 问题1:如何正确插入和拔出连接器?
    - 解决方案:采用拇指和食指轻轻按下内部锁扣,然后轻松插入或拔出电缆和连接器。

    - 问题2:接触电阻过高的情况怎么办?
    - 解决方案:检查接触点是否有污垢或氧化,如有必要请清洁并重新焊接。

    7. 总结和推荐


    综上所述,1.27mm Pitch Multi-function Two Piece Connector (FX2 Series) 是一款高度可靠且易于操作的连接器,非常适合各种复杂的应用场景。其独特的多功能设计和优良的性能使其在市场上具有很强的竞争力。强烈推荐给需要高效可靠连接解决方案的专业人士和企业。

FX2-120P-1.27DS(71)参数

参数
颜色 -
端接 焊盘
额定电流 500mA
排数 2
触头镀层
外壳材料 Polyphenylene Sulfide (PPS)
针脚数 120pin
类型 Plug
安装方式 中心安装,通孔安装
零件状态 在售
包装方式 管装

FX2-120P-1.27DS(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2-120P-1.27DS(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub 连接器 HIROSE ELECTRIC FX2-120P-1.27DS(71) FX2-120P-1.27DS(71)数据手册

FX2-120P-1.27DS(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
