FX2BA-80PA-1.27DSA(71)

产品分类: D-Sub 连接器
厂牌: HIROSE ELECTRIC
产品描述: Plug 焊盘 2 80pin Polyamide (PA) 500mA 金 中心安装,通孔安装
供应商型号: JY-FX2BA-80PA-1.27DSA(71)
供应商: 云汉优选
标准整包数: 1

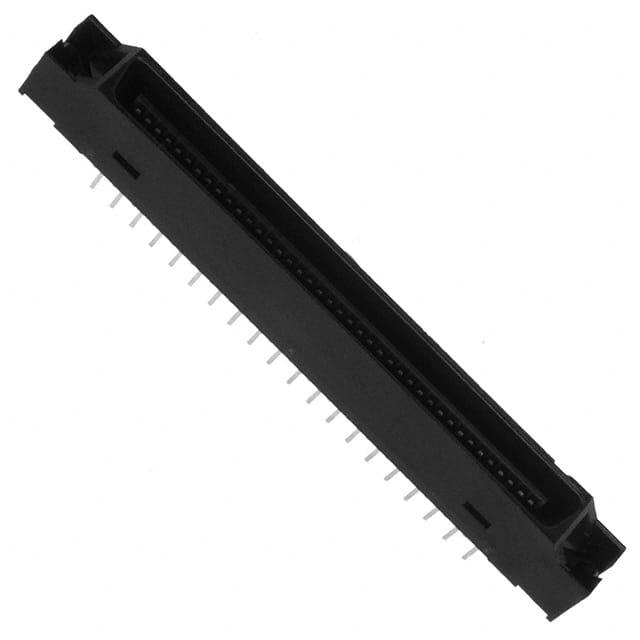

HIROSE ELECTRIC D-Sub 连接器 FX2BA-80PA-1.27DSA(71)

FX2BA-80PA-1.27DSA(71)概述


    产品简介


    产品概述
    本产品为HIROSE Electric Co., Ltd. 的FX2系列1.27mm间距多功能两件式连接器(FX2 Series 1.27mm Pitch Multi-function Two Piece Connector)。这种连接器提供多种配置选项,适用于计算机、外围设备及各种机械设备等领域。
    主要功能
    1. 易于操作:采用一触式操作设计,简单方便。
    2. 多用途连接:既可用于板对板连接,也可用于板对电缆连接。
    3. 高度可调:通过不同型号,可以设置不同的堆叠高度,以适应各种应用需求。

    技术参数


    | 参数 | 值 |

    | 电流等级 | 0.5A |
    | 工作温度范围 | -55°C 至 +85°C |
    | 存储温度范围 | -10°C 至 +60°C |
    | 额定电压 | 125V AC |
    | 工作湿度范围 | 40% 至 80% |
    | 存储湿度范围 | 40% 至 70% |
    | 绝缘电阻 | ≥1000MΩ @ 250V DC |
    | 耐压值 | 300V AC / 1分钟 |
    | 接触电阻 | ≤45mΩ @ 100mA |
    | 振动测试 | 频率10至55Hz,位移0.75mm,持续2小时,每方向3次 |
    | 温度循环测试 | -85°C 至 15°C 至 35°C 至 -85°C,5个循环 |
    | 寿命(插拔) | ≤55mΩ @ 500次插拔 |
    | 耐焊接热冲击 | 组件无变形,不影响性能 |

    产品特点和优势


    1. 多样化连接:FX2系列支持多种类型的连接方式,如板对板连接和板对电缆连接,能够满足多种应用场景的需求。
    2. 易于操作:通过一触式操作设计,确保连接和断开操作简单快捷,提高了工作效率。
    3. 高度可调:支持通过不同的型号设置堆叠高度,范围从12mm到16mm,灵活适应不同应用场景。
    4. 误插保护机制:设计了防止误插的功能,同时采取措施防止扭力破坏,确保连接器的安全可靠。
    5. 适用广泛:广泛应用于计算机、外围设备及各种机械设备,具有较强的通用性。

    应用案例和使用建议


    应用案例
    - 计算机和外围设备:该连接器适用于各种计算机和外围设备,如主板与扩展卡之间的连接。
    - 工业控制:适用于各种工业控制系统,如传感器与控制器之间的连接。
    - 通信设备:可用于通信设备的内部连接,如路由器和交换机之间的连接。
    使用建议
    1. 选择合适的堆叠高度:根据实际应用场景选择合适的堆叠高度,确保连接器安装后稳定性良好。
    2. 注意清洁:定期进行清洁处理,特别是对于电缆连接类型的产品,避免灰尘和杂质影响连接效果。
    3. 正确安装:在安装时遵循正确的操作步骤,避免强行插入导致接触不良或其他问题。

    兼容性和支持


    该产品具有良好的兼容性,可以与其他标准接口兼容。厂商提供了详细的技术文档和支持服务,以帮助客户更好地使用和维护这些连接器。具体详情请参阅相关技术手册或联系技术支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保连接器和接口完全对齐,且没有异物。 |
    | 接触电阻过高 | 检查接触面是否有污垢或氧化物,必要时清洁并重新安装。 |
    | 插拔过程中发生损坏 | 检查是否有异常力量施加于连接器上,按照规范操作。 |

    总结和推荐


    FX2系列1.27mm间距多功能两件式连接器以其多样化的连接能力、易于操作的特点和高度可调的堆叠高度,成为市场上非常具有竞争力的产品。其优异的耐振动、耐高温和高接触可靠性使其在各种应用中表现出色。对于需要高度可靠连接的应用场合,强烈推荐使用此款连接器。无论是计算机、工业设备还是通信设备,FX2系列都是一款值得信赖的选择。

FX2BA-80PA-1.27DSA(71)参数

参数
触头镀层
外壳材料 Polyamide (PA)
针脚数 80pin
类型 Plug
颜色 -
端接 焊盘
额定电流 500mA
排数 2
安装方式 中心安装,通孔安装
零件状态 在售
包装方式 托盘

FX2BA-80PA-1.27DSA(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2BA-80PA-1.27DSA(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub 连接器 HIROSE ELECTRIC FX2BA-80PA-1.27DSA(71) FX2BA-80PA-1.27DSA(71)数据手册

FX2BA-80PA-1.27DSA(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
