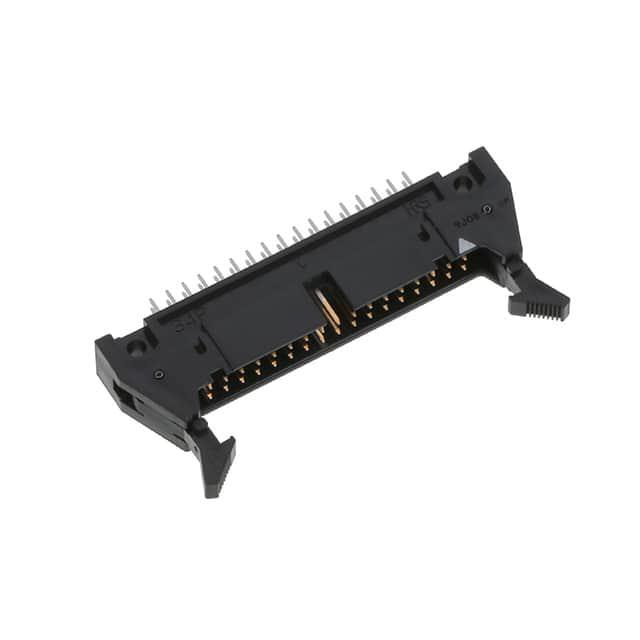

HIF3BA-34PA-2.54DSA(71)

厂牌: HIROSE ELECTRIC
产品描述: 34pin 2.54mm 2 2.54mm Header,Latch Lock/Eject Hooks 1A 203nm 金 黑色 通孔安装 62.484mm(长度)*8.9916mm(宽度)
供应商型号: CSJ-ST62774423
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIF3BA-34PA-2.54DSA(71)

HIF3BA-34PA-2.54DSA(71)概述

    HIF3B Series Ribbon Cable Connector: A Comprehensive Overview

    1. 产品简介


    HIF3B系列是HIROSE Electric Co., Ltd.推出的一款符合MIL标准的Ribbon电缆连接器。这种连接器广泛应用于各种场景,尤其是在高可靠性和严苛环境下需要高性能连接解决方案的应用场合。

    2. 技术参数


    - 工作温度范围: -55°C 至 +85°C(包括电流引起的温度上升)
    - 湿度范围: 操作范围:40% 至 80%,存储范围:40% 至 70%
    - 电压等级: 200V
    - 电流等级:
    - IDC 类型: 1A (28AWG)
    - 压接: 32, 36 AWG: 1A
    - 其他: 3A
    - 兼容电缆: UL2651 28 AWG 扁平电缆 (7芯/0.127mm, 护套直径 0.9±0.1mm)

    3. 产品特点和优势


    - 符合MIL标准: HIF3B系列严格遵守军事标准,确保其在各种苛刻环境下的可靠性。
    - UL认证: 该系列产品通过了UL认证,进一步验证了其品质和安全性。
    - 防误插入机制: 连接器设计有凸起区域和极化键,可以有效防止错误插入。
    - 结构材料: 插座触点采用铍铜材料,接触部分镀金处理;插头触点采用黄铜,部分镀金。这些材料确保了长期使用的稳定性和可靠性。

    4. 应用案例和使用建议


    应用场景:
    - 航空电子设备: 高温、高湿和强振动环境下对连接器要求极高,HIF3B系列适配于这种环境。
    - 工业控制设备: 在复杂多变的工作环境中,可靠的连接至关重要。HIF3B连接器以其高耐受性适用于工业自动化系统。
    - 汽车电子: 汽车内部的恶劣环境同样需要高性能连接器,HIF3B的高可靠性使其成为汽车制造商的首选。
    使用建议:
    - 环境适应性: 选择与实际使用环境相匹配的产品型号,特别注意温度和湿度条件。
    - 安装注意事项: 确保连接器安装正确,特别是注意防误插入的设计。
    - 电缆选择: 使用符合规范的电缆,如UL2651 28 AWG,以确保连接的稳定性和可靠性。

    5. 兼容性和支持


    - 兼容性: HIF3B系列连接器适用于各种电缆,确保其广泛的兼容性。不同类型的插头和插座可以选择合适的组合,以满足不同的应用需求。
    - 技术支持: HIROSE提供详尽的技术文档和在线支持,确保用户能够获得必要的技术支持和维护服务。

    6. 常见问题与解决方案


    - 问题: 连接器无法正常锁定
    - 解决方案: 检查连接器的锁扣是否已正确安装,必要时更换锁扣。
    - 问题: 连接器在高温下出现损坏
    - 解决方案: 确保操作温度不超过额定范围,如需长期在高温环境下工作,考虑使用特殊的加固型号。
    - 问题: 电缆接触不良
    - 解决方案: 检查电缆插头是否完全插入,确保所有连接点都正确接触。

    7. 总结和推荐


    HIF3B系列Ribbon电缆连接器凭借其卓越的性能、可靠性和广泛的应用领域,在众多同类产品中脱颖而出。无论是航空、工业还是汽车电子领域,它都能提供高效稳定的连接解决方案。强烈推荐HIF3B系列连接器用于任何需要高性能、高可靠性的应用场合。

HIF3BA-34PA-2.54DSA(71)参数

参数
针脚数 34pin
间距-配接 2.54mm
排数 2
排距 2.54mm
防护等级 -
颜色 黑色
触头镀层厚度 - 配接 203nm
额定电流 1A
类型 Header,Latch Lock/Eject Hooks
触头镀层 - 配接
长*宽*高 62.484mm(长度)*8.9916mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 托盘

HIF3BA-34PA-2.54DSA(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF3BA-34PA-2.54DSA(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC HIF3BA-34PA-2.54DSA(71) HIF3BA-34PA-2.54DSA(71)数据手册

HIF3BA-34PA-2.54DSA(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.3604 ¥ 197.8626
库存: 25
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 197.86
