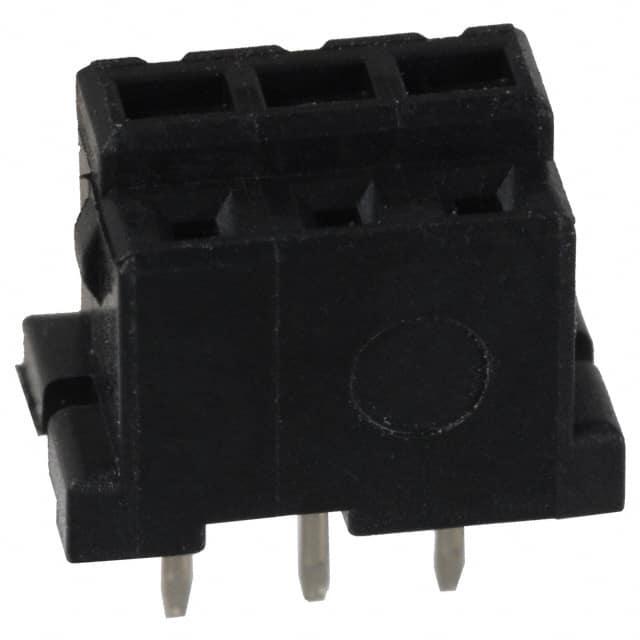

DF3-3S-2DSA(25)

厂牌: HIROSE ELECTRIC
产品描述: Hirose 2mm间距3p单排排母 板对板, DF3系列, 直角, 通孔安装
供应商型号: 7794939
供应商: 海外现货
标准整包数: 5
HIROSE ELECTRIC 矩形连接器 - 针座 - 插座/母插口 DF3-3S-2DSA(25)

DF3-3S-2DSA(25)概述

    DF3 系列 2mm 跳线连接器技术手册

    产品简介


    DF3系列2mm间距跳线连接器是一种用于离散电线连接的高性能产品。它广泛应用于办公设备如复印机和打印机中。此连接器符合UL CSA标准,确保了其高可靠性和安全性。

    技术参数


    - 电气特性
    - 额定电压:AC 30V
    - 额定电流:AWG#24至#28时为1A
    - 绝缘电阻:最小1000兆欧(DC 500V)
    - 耐压:无闪络或绝缘击穿(AC 650V,1分钟)
    - 接触电阻:最大30毫欧(100mA测试)
    - 插拔力:最小0.3N(30gf),最大4.4N(450gf)
    - 环境参数
    - 工作温度范围:-30°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C
    - 工作湿度范围:40% 至 80%
    - 存储湿度范围:40% 至 70%

    产品特点和优势


    1. 低轮廓设计:插座的高度为6.8mm,插针高度为7.5mm,适合空间受限的应用。
    2. 多功能性:可水平或垂直连接,兼容线对板连接。
    3. 稳定性强:接触面积足够,确保稳定的焊接操作。
    4. 兼容性强:支持SMT(表面贴装技术)并带有防止剥离的金属片。
    5. 安全性高:通过UL CSA安全标准认证,确保长期使用下的安全性。

    应用案例和使用建议


    - 办公设备:DF3系列连接器广泛应用于复印机、打印机等办公设备中。例如,在复印机的电源连接上,该连接器能提供稳定可靠的电连接。
    - 工业自动化:由于其良好的电气性能和机械强度,DF3系列连接器也适用于工业自动化设备,如机器人控制系统。
    使用建议:
    1. 在安装前,务必检查产品是否经过RoHS认证。
    2. 使用全自动化ID机器进行装配可以提高生产效率,减少人工成本。
    3. 为了延长使用寿命,建议避免过度弯曲或拉伸连接器。

    兼容性和支持


    - 兼容性:DF3系列连接器可以与DF11系列ID连接器组合使用,以实现多缆线连接。
    - 技术支持:Hirose公司提供详尽的技术支持,用户可以通过官网或销售代表获取最新的工程图纸和技术规范。

    常见问题与解决方案


    - 问题1:接触不良
    - 解决办法:检查连接器是否正确插入,必要时重新焊接或更换连接器。
    - 问题2:耐温性能不足
    - 解决办法:确保在规定的温度范围内使用连接器,避免长时间暴露在极端环境下。

    总结和推荐


    DF3系列2mm跳线连接器具有优良的设计、卓越的电气特性和广泛的应用范围。其低轮廓设计和高强度材料使其成为办公设备和工业自动化领域的理想选择。建议用户在选择和使用时参考官方技术文档,并确保所有参数符合实际需求。总体而言,强烈推荐使用DF3系列连接器以提升设备的稳定性和可靠性。

DF3-3S-2DSA(25)参数

参数
类型 Friction Lock,Receptacle
间距-配接 2mm
排数 1
针脚数 3pin
颜色 黑色
触头镀层 - 配接
触头镀层厚度 - 配接 2μm
额定电流 3A
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 管装
