首页  >  产品百科  >  DF3EA-2P-2V(21)

DF3EA-2P-2V(21)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 2.0mm间距2p单排排针 板对板, 线对板连接器, DF3系列, 直角, 表面
供应商型号: 1347774
供应商: 海外现货
标准整包数: 10

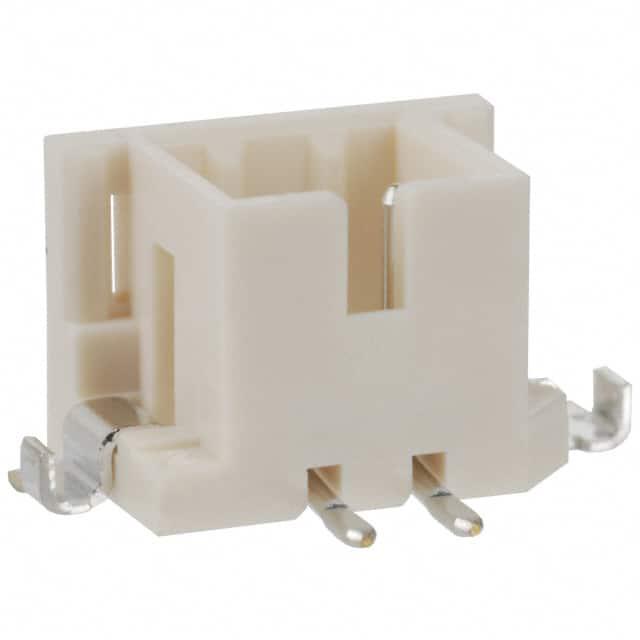

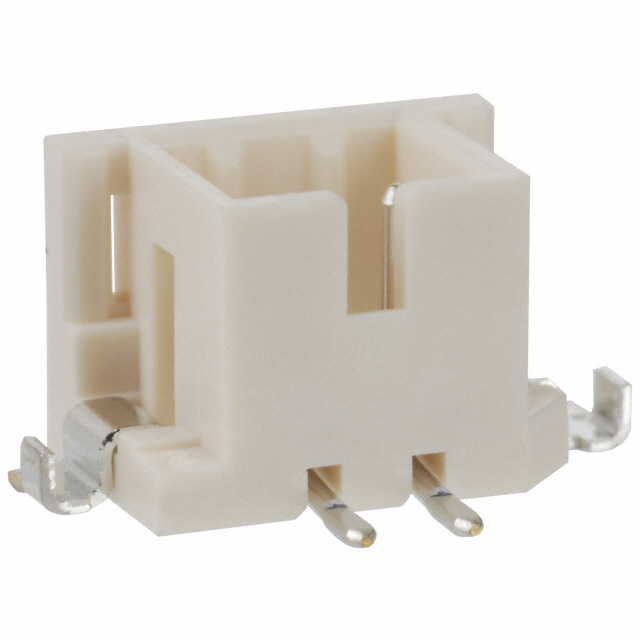

HIROSE ELECTRIC 圆形连接器 DF3EA-2P-2V(21)

DF3EA-2P-2V(21)概述

    电子元器件产品技术手册:DF3 系列 2mm 接线端子

    产品简介


    DF3 系列是一款 2mm 接线端子,专为单股导线直接连接设计,广泛应用于打印机、复印机以及其他商业设备。该系列产品通过了 UL 和 CSA 认证,并符合 IEC 60695-2-11 的耐燃测试标准,具备高度的可靠性和安全性。
    主要特点包括低轮廓设计(直插和垂直插头),支持自动化的生产流程,提供不同接触方式和多种针脚配置,确保满足广泛的电路设计需求。此外,DF3 系列兼容的插头适配能力及多方向连接选项进一步扩展了其应用范围。

    技术参数


    以下列出了产品的关键性能指标和技术规格:
    | 参数 | 规格 |

    | 额定电流 | 挤压接触型:3A,IDC 类型:1A |
    | 额定电压 | 30V AC |
    | 工作温度范围 | -55°C 至 +105°C(电流升高的部分温度影响) |
    | 相对湿度范围 | 工作:40%-80%,存储:40%-70% |
    | 插拔寿命 | 锡镀层:30 次,金镀层:50 次 |
    | 耐焊热性 | 波峰焊接:260°C,10 秒;手动焊接:300°C |
    | 防火等级 | UL94-V0 等级 |
    绝缘电阻:≥1000 MΩ @ 500V DC
    耐压性:650V AC/1 分钟无闪络或击穿现象

    产品特点和优势


    1. 多样化设计:DF3 系列支持水平或垂直安装,适用于多用途的板到板连接,且可通过适配器灵活组合接线方式。
    2. 低轮廓设计:高度较低(6.6mm 水平连接),满足紧凑空间的设计需求。
    3. 稳定接触性能:提供充足的空间以保证稳定的接触,同时增强耐用性和可靠性。
    4. 多重保护机制:通过 UL 和 CSA 安全认证,同时达到 IEC 60695-2-11 的阻燃要求。
    5. 环保材料:采用 UL94-V0 级别阻燃材料,确保产品在高温环境下的安全性能。

    应用案例和使用建议


    DF3 系列端子被广泛应用于商业办公设备,例如打印机、扫描仪等,也可用于家用电器和其他需要高可靠性的场合。为了最大化其性能,建议在高振动或极端温湿度环境中使用时,加强屏蔽措施并定期检查连接点的状态。
    实际使用过程中,建议:
    - 尽量避免电缆过度弯曲,保持适当的拉力;
    - 在安装前确认连接工具是否匹配;
    - 对连接部位进行周期性清洁以防止灰尘积聚。

    兼容性和支持


    DF3 系列产品兼容多种线缆规格(如 UL1061 26/28 AWG),并且其接触结构设计支持与市场上主流的其他品牌组件配套使用。此外,HIROSE 电动公司提供了全面的技术支持服务,包括产品样本、测试报告以及专业咨询,以帮助客户快速集成到其系统中。

    常见问题与解决方案


    以下是用户可能遇到的一些典型问题及其解决方案:
    | 问题描述 | 解决方案 |

    | 插拔时感觉过紧 | 确认安装孔径是否符合要求,并检查插针是否有变形 |
    | 连接后接触电阻偏高 | 检查端子表面是否有污染物残留,必要时重新清洁或更换 |
    | 焊接时端子出现变形 | 使用推荐的焊接温度曲线,避免过高或过低的温度设置 |

    总结和推荐


    总体而言,DF3 系列 2mm 接线端子凭借其高可靠性、广泛的适用性和易用性,成为行业内一个优秀的选择。无论是对空间要求较高的设备还是对耐用性有严格要求的应用场景,该系列产品都能提供出色的表现。如果您正在寻找一款高性能且易于维护的接线端子,强烈推荐选用 DF3 系列。
    希望以上内容能够为您提供全面的产品信息和技术指导!

DF3EA-2P-2V(21)参数

参数
触头镀层 - 配接
类型 Header,Push-Pull
颜色 米黄色
端接 焊盘
额定电流 3A
外壳材料 Polyamide (PA)
针脚数 2pin
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DF3EA-2P-2V(21)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF3EA-2P-2V(21)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC DF3EA-2P-2V(21) DF3EA-2P-2V(21)数据手册

DF3EA-2P-2V(21)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.8615
250+ ¥ 2.7413
500+ ¥ 2.6816
库存: 4583
起订量: 70 增量: 0
交货地:
最小起订量为:10
合计: ¥ 28.61
