JR16WCCA-4(71)

产品分类: 圆形连接器-配件
厂牌: HIROSE ELECTRIC

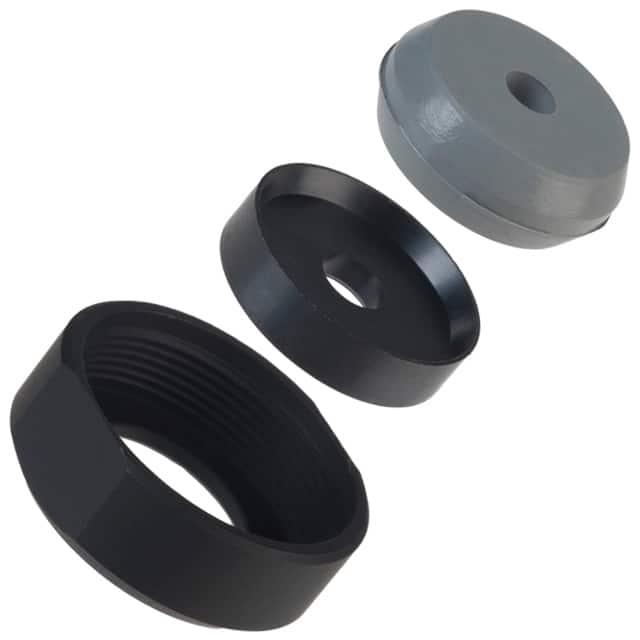

产品描述: 16mm 黑色 Strain Relief
供应商型号: 798-JR16WCCA-471
供应商: Mouser
标准整包数: 1
HIROSE ELECTRIC 圆形连接器-配件 JR16WCCA-4(71)

JR16WCCA-4(71)概述

    JR-W系列防水圆形连接器

    产品简介


    JR-W系列是HIROSE Electric公司推出的防水圆形连接器。这些连接器以其出色的防水和耐腐蚀性能而著称,适用于各种恶劣环境。它们广泛应用于汽车、工业自动化和户外设备等领域。

    技术参数


    1. 电流额定值:
    - 壳体尺寸为13时:3个触点,额定电流10A;5个触点,额定电流5A。
    - 壳体尺寸为16时:7个触点,额定电流10A;10个触点,额定电流5A。
    - 壳体尺寸为21时:10个触点,额定电流10A;16个触点,额定电流5A。
    - 壳体尺寸为25时:4个触点,额定电流30A;16个触点,额定电流10A;24个触点,额定电流5A。
    2. 电压额定值:
    - 壳体尺寸为13时:3个触点,额定电压100V AC/140V DC;5个触点,额定电压100V AC/140V DC。
    - 壳体尺寸为16时:7个触点,额定电压100V AC/140V DC;10个触点,额定电压100V AC/140V DC。
    - 壳体尺寸为21时:10个触点,额定电压100V AC/140V DC;16个触点,额定电压100V AC/140V DC。
    - 壳体尺寸为25时:4个触点,额定电压300V AC/420V DC;16个触点,额定电压100V AC/140V DC。
    3. 操作温度范围:-25°C至+85°C
    4. 储存温度范围:-10°C至+60°C

    产品特点和优势


    1. 防水性能:JR-W系列连接器达到了IP67和IP68的防护等级,在连接状态下能够防止水的渗透。
    - IP67:浸入1米深的水中30分钟。
    - IP68:浸入2米深的水中14天。
    2. 耐腐蚀性:外壳经过镀层处理,提高抗腐蚀能力,适合在各种环境中使用。
    3. 高可靠性:采用银镀层的接触件,确保长期可靠的电气连接。

    应用案例和使用建议


    应用案例:
    JR-W系列连接器广泛应用于汽车、工业自动化控制和户外设备中。例如,在汽车行业中,这些连接器被用于电池管理系统(BMS)和其他关键电路的连接。
    使用建议:
    - 在使用过程中,务必确保电源已经断开,以避免电击风险。
    - 确保耦合器完全锁紧,以保持良好的密封性能。
    - 定期检查连接器的清洁度和防腐蚀状态,特别是在硫化气体浓度较高的环境中使用时。

    兼容性和支持


    JR-W系列连接器提供了多种型号,包括插头、插座和电缆夹紧部件,具有良好的互换性。HIROSE Electric公司提供了详细的安装和维护指南,以帮助客户更好地使用这些连接器。

    常见问题与解决方案


    1. 连接松动:确保所有的紧固件都已正确拧紧。参考表3中的紧固扭矩值。
    2. 防水性能不佳:检查并更换损坏的密封圈和垫片。
    3. 接触电阻过高:确保接线正确且无松动,如有需要,可以更换接线端子。

    总结和推荐


    总体而言,JR-W系列防水圆形连接器凭借其卓越的防水性能、耐腐蚀性和高可靠性,成为一款非常值得推荐的产品。特别适用于需要高度可靠连接的应用场景。无论是工业自动化还是户外设备,JR-W系列都是一个可靠的选择。建议在购买前详细阅读技术手册,确保选型正确,以获得最佳使用效果。

JR16WCCA-4(71)参数

参数
外壳尺寸 - 插件 16mm
颜色 黑色
材料 -
配件类型 Strain Relief
零件状态 在售
包装方式 袋装

JR16WCCA-4(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR16WCCA-4(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器-配件 HIROSE ELECTRIC JR16WCCA-4(71) JR16WCCA-4(71)数据手册

JR16WCCA-4(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.2 ¥ 77.74
10+ $ 7.326 ¥ 61.9047
60+ $ 7.0956 ¥ 59.9578
100+ $ 5.994 ¥ 50.6493
260+ $ 5.8065 ¥ 49.0649
500+ $ 5.4075 ¥ 45.6934
1000+ $ 5.0925 ¥ 43.0316
库存: 55
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 77.74
直接购买
加入购物车
