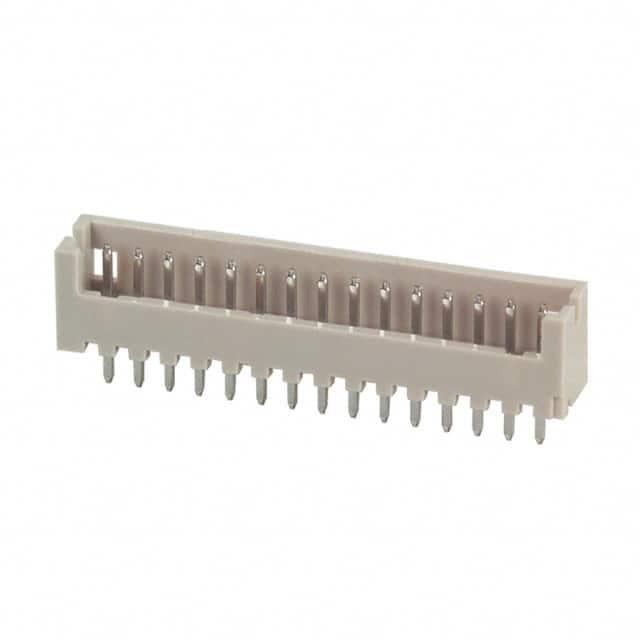

DF13-15P-1.25DSA(20)

厂牌: HIROSE ELECTRIC
产品描述: Detent Lock,Header 1.25mm 1 15pin 1A 1μm 锡 米黄色 通孔安装
供应商型号: CSJ-ST33095709
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF13-15P-1.25DSA(20)

DF13-15P-1.25DSA(20)概述

    DF13系列1.25mm间距微型压接连接器(UL认证)

    产品简介


    DF13系列是一款1.25mm间距的微型压接连接器,专为紧凑空间设计。该连接器的主要功能是实现小型电子设备中电线与电路板的高效连接。它广泛应用于笔记本电脑、移动终端、小型商用设备以及各种消费电子产品,例如摄像机等。

    技术参数


    - 额定操作温度范围:-35°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C
    - 操作湿度范围:20% 至 80%
    - 存储湿度范围:40% 至 70%
    - 电流额定值:1A(UL认证)
    - 电压额定值:交流150V 或 直流29.9V
    - 绝缘电阻:最小500MΩ(100V DC)
    - 耐压强度:500V AC/1分钟无闪络或绝缘击穿
    - 接触电阻:最大30mΩ(100mA测量)
    - 单次插拔力:最小0.3N(30gf),最大3N(300gf)
    - 振动测试:无1微秒以上的电气断开(频率10至55Hz,单振幅0.75mm,每方向2小时)
    - 湿热稳定性测试:接触电阻最大30mΩ,绝缘电阻最小500MΩ(40°C,90%至95%湿度下持续96小时)
    - 温度循环测试:接触电阻最大30mΩ,绝缘电阻最小500MΩ(温度循环5次)
    - 耐焊接热测试:无影响性能的组件变形(250°C下流动10秒;手工焊接300°C下3秒;按推荐温度曲线进行回流焊接)

    产品特点和优势


    - 小型化设计:高度仅为5.8mm(直立型)或5.3mm(插入型),非常适合紧凑空间。
    - 多点连接:双排设计可以实现多达40个触点,密度比单排设计高出30%。
    - 自动装配兼容性:具备真空吸收区域,确保通过贴片包装的自动化装配。
    - 基本功能集成:防错插结构,完全防止误插入;表面贴装(SMT)头配备金属防护以防止焊锡剥离。
    - UL认证:通过严格的UL认证标准。

    应用案例和使用建议


    - 应用案例:广泛用于笔记本电脑、智能手机、小型商业设备以及视频相机等。
    - 使用建议:在安装时应注意避免电导性痕迹覆盖阴影区域,以避免与焊锡端子接触。另外,在使用不同的电线材料前请咨询当地销售代表。

    兼容性和支持


    - 兼容性:本产品适用于不同类型的电路板和电线,如通过特定标签识别的产品编号所示。
    - 支持:提供详细的装配指南和技术文档,以及技术支持和售后保障。

    常见问题与解决方案


    - 问题1:插拔过程中接触不良。
    - 解决方案:检查插头和插座是否清洁,并确认符合额定操作温度范围。

    - 问题2:焊锡时焊点不牢固。
    - 解决方案:按照推荐的温度曲线进行回流焊接,确保焊接温度达到并维持在规定范围内。

    总结和推荐


    DF13系列连接器凭借其小型化设计、高密度连接能力和广泛的适用性,在市场上表现出色。经过严格的测试验证,它能够适应苛刻的工作条件。推荐在需要高性能连接器的应用中使用DF13系列,尤其是在空间受限的环境中。
    综上所述,DF13系列连接器是一款高性能、可靠性高的产品,值得信赖和推荐。

DF13-15P-1.25DSA(20)参数

参数
颜色 米黄色
类型 Detent Lock,Header
排数 1
间距-配接 1.25mm
触头镀层 - 配接
防护等级 -
额定电流 1A
触头镀层厚度 - 配接 1μm
针脚数 15pin
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 管装
