FX2C-68S-1.27DSA(71)

产品分类: D-Sub 连接器
厂牌: HIROSE ELECTRIC
产品描述: Receptacle 焊盘 2 68pin 500mA 金 通孔安装
供应商型号: CSJ-ST46477104
供应商: 海外现货
标准整包数: 1

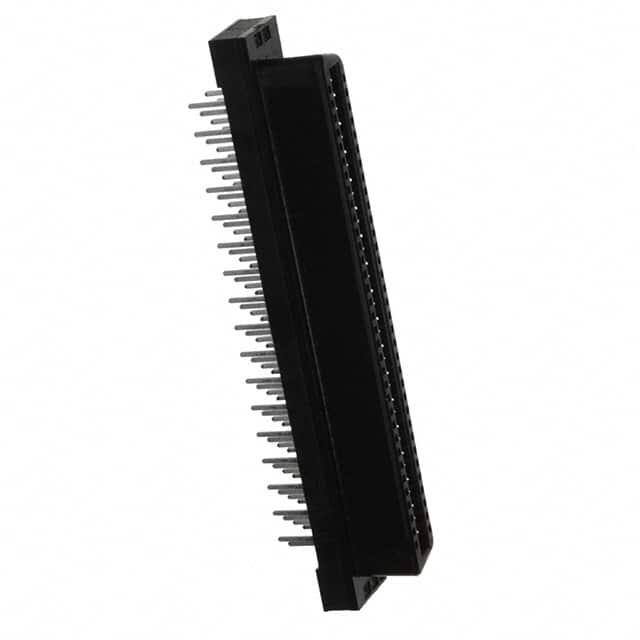

HIROSE ELECTRIC D-Sub 连接器 FX2C-68S-1.27DSA(71)

FX2C-68S-1.27DSA(71)概述


    产品简介


    FX2系列 1.27mm间距多功能二件式连接器 是由Hirose Electric Co., Ltd.推出的一种高可靠性的电子元器件。这款连接器以其多样化的设计、简便的操作以及卓越的性能,在计算机、外围设备、各种机器等广泛的应用领域内广受好评。它包括板对板型、板对电缆型和表面贴装(SMT)型三种基本类型,能够满足多种复杂的应用需求。

    技术参数


    | 参数 | 描述 |

    | 额定电流 | 0.5A |
    | 工作温度范围 | -55°C 至 +85°C(注1) |
    | 存储温度范围 | -10°C 至 +60°C(注2) |
    | 电压等级 | 125V AC |
    | 操作湿度范围 | 40% 至 80% |
    | 存储湿度范围 | 40% 至 70%(注2) |
    | 绝缘电阻 | ≥1000 MΩ @ 250V DC |
    | 耐压强度 | 无闪络和绝缘击穿,300V AC/1分钟 |
    | 接触电阻 | ≤45 mΩ @ 100mA |
    | 振动测试 | 无超过1μs的电气中断(频率:10至55 Hz,单振幅:0.75mm,各方向2小时) |
    | 稳态湿度测试 | 接触电阻≤55 mΩ,绝缘电阻≥100 MΩ(40°C,90%-95%湿度下96小时) |
    | 温度循环测试 | 接触电阻≤55 mΩ,绝缘电阻≥100 MΩ(注3) |
    | 耐用性(插拔次数) | ≤55 mΩ(500次) |
    | 耐焊接热测试 | 组件无影响性能的变形(波峰焊:260°C,10秒;手工焊接:360°C,5秒) |
    | 材料 | 绝缘体:尼龙,黑色;套筒:聚丁烯/尼龙,UL94V-0;表面贴装:聚苯硫醚,浅棕色;接触:磷青铜;接头:磷青铜或黄铜 |

    产品特点和优势


    - 多功能连接性:FX2系列支持不同类型的连接,包括通过孔(通孔)型、表面贴装(SMT)型以及电缆连接型,确保在不同应用场景下的灵活性。
    - 简易操作:利用独特的单手操作设计,可以轻松插入和拔出电缆和连接器。
    - 堆叠连接:具有12mm至16mm的堆叠高度调节功能,满足多层板对板连接的需求。
    - 防误插入机制:通过精心设计的接口结构防止误插,同时提供强力固定措施。
    - 坚固性:SMT类型采用金属片加强焊接稳定性,并配有螺丝固定功能。

    应用案例和使用建议


    应用案例:
    - 在计算机内部用于连接主板与扩展卡,以实现数据传输和供电。
    - 在工业自动化设备中用于设备之间或设备与控制系统的信号传递。
    使用建议:
    - 确保正确的连接顺序,特别是在进行电缆插入时,先解锁再进行插入操作。
    - 在高温环境下使用时,注意连接器的热稳定性。
    - 定期检查连接器的接触状态,以保证良好的电传导性能。

    兼容性和支持


    FX2系列连接器可与不同品牌和型号的其他电子元器件兼容,具体兼容性请参考详细的产品规格说明书。制造商提供详尽的技术支持服务,包括产品咨询、技术支持及售后服务,确保用户获得最佳体验。

    常见问题与解决方案


    1. 问题:无法插入或拔出连接器。
    - 解决方案:检查是否已正确解锁并遵循正确的操作顺序。
    2. 问题:接触不良导致信号传输不稳定。
    - 解决方案:检查连接器的清洁情况,并确认是否有机械损坏或锈蚀。
    3. 问题:焊接时连接器发生变形。
    - 解决方案:在焊接过程中严格按照制造商的焊接温度和时间要求进行操作。

    总结和推荐


    FX2系列1.27mm间距多功能二件式连接器是一款高效可靠的连接器,具备优异的多功能性和简便的操作方式,适用于各类复杂的应用场景。其稳固的结构设计和高可靠性使其成为各类电子产品设计的理想选择。我们强烈推荐这款连接器用于需要高性能和可靠性的项目中。

FX2C-68S-1.27DSA(71)参数

参数
额定电流 500mA
排数 2
触头镀层
外壳材料 -
针脚数 68pin
类型 Receptacle
颜色 -
端接 焊盘
安装方式 通孔安装
零件状态 在售
包装方式 托盘

FX2C-68S-1.27DSA(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2C-68S-1.27DSA(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub 连接器 HIROSE ELECTRIC FX2C-68S-1.27DSA(71) FX2C-68S-1.27DSA(71)数据手册

FX2C-68S-1.27DSA(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
