首页  >  产品百科  >  HT305/DF61-2226S

HT305/DF61-2226S

产品分类: 线缆工具
厂牌: HIROSE ELECTRIC

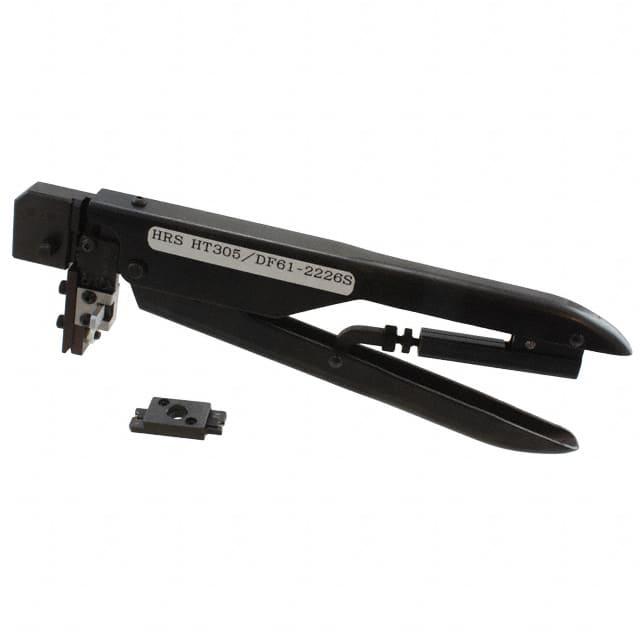

产品描述: Hirose 手动压线钳, 用于板对线回转锁, 适合DF61 Connector Contacts
供应商型号: 798-HT305/DF61-2226S
供应商: Mouser
标准整包数: 1
HIROSE ELECTRIC 线缆工具 HT305/DF61-2226S

HT305/DF61-2226S概述

    DF61 系列 Board-to-Wire Swing-Lock Connector for Low-Profile Power Source 技术手册

    1. 产品简介


    DF61系列是一款专为低轮廓电源设计的板到线摆锁连接器。该连接器广泛应用于数码相机、摄像机、LED照明设备、笔记本电脑、平板电脑、便携式设备及电源供应设备等领域。其独特设计包括一个增强型摆锁结构,用于确保插头在使用过程中不会因为操作应力或负载而松动。此外,该连接器采用紧凑设计,并具备高电压承受能力。

    2. 技术参数


    - 电流额定值:3.2A(适用AWG 26)、4A(适用AWG 24)、5A(适用AWG 22)
    - 工作温度范围:-35°C 至 85°C
    - 湿度范围:20% 至 80%
    - 电压等级(AC/DC):350V
    - 存储温度范围:-10°C 至 60°C
    - 存储湿度范围:40% 至 70%
    - 绝缘电阻:1000MΩ以上
    - 耐电压:1700V交流电压持续1分钟无闪络或击穿
    - 接触电阻:小于10mΩ
    - 振动耐受性:1μs以上的电断时间,频率10-55Hz,半幅度0.75mm,每个方向循环10次
    - 冲击耐受性:1μs以上的电断时间,加速度490m/s²,半正弦波11ms;每个方向3次
    - 湿度耐受性:接触电阻小于20mΩ,绝缘电阻大于500MΩ,温度40±2°C,湿度90%-95%,存放96小时
    - 温度循环:接触电阻小于20mΩ,绝缘电阻大于500MΩ,温度循环5次
    - 插拔寿命:30次
    - 焊料耐热性:不影响性能

    3. 产品特点和优势


    - 增强型摆锁结构:防止由于操作应力或负载导致的插头松动。
    - 增强型插头锁定:插合时,插头组件与插座锁定,金属加固锁增强了插头和插座之间的保持力。
    - 紧凑尺寸:小至2.2mm的间距,具有350V的高电压承受能力。
    - 焊接防溢:整体成型的插头确保了接触件和插头之间的紧密配合,防止焊接溢出。
    - 大电流:最大5安培(适用AWG 22),采用高导电材料减少接触电阻,提供高电流流动。

    4. 应用案例和使用建议


    - 应用案例:DF61系列连接器适用于各种便携式电子设备和电源供应系统,如数码相机、摄像机、LED灯、笔记本电脑和平板电脑。
    - 使用建议:安装时应注意不要以倾斜角度插入端子,避免造成连接器损坏。在非PCB固定状态下拔插连接器可能导致接触件损坏或变形。使用非授权工具进行压接可能导致问题。

    5. 兼容性和支持


    - 兼容性:DF61系列支持AWG 26-28和AWG 22-26的导线。使用时推荐参考适用的压接工具。
    - 技术支持:如果需要更多信息或技术支持,请联系Hirose销售代表。

    6. 常见问题与解决方案


    - 问题1:如何正确使用压接工具?
    - 解决办法:推荐使用特定型号的压接工具,严格按照操作规程执行,确保正确压接。
    - 问题2:如何确保良好的插拔寿命?
    - 解决办法:在插拔过程中遵循正确的操作步骤,尽量减少插拔次数,定期检查连接器状态。

    7. 总结和推荐


    DF61系列板到线摆锁连接器以其独特的增强型摆锁结构和高可靠性设计,在便携式电子设备和电源系统中表现出色。该系列产品在多种应用场景中均能稳定工作,具备优异的性能和使用寿命。综上所述,强烈推荐该系列产品作为高性能电源连接解决方案。

HT305/DF61-2226S参数

参数
零件状态 在售
包装方式 盒装

HT305/DF61-2226S厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HT305/DF61-2226S数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 线缆工具 HIROSE ELECTRIC HT305/DF61-2226S HT305/DF61-2226S数据手册

HT305/DF61-2226S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2861.733 ¥ 24181.6439
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24181.64
