QR/P1-SC2B-221(12)

产品分类: 背板连接器 - 触头
厂牌: HIROSE ELECTRIC
产品描述: Contact SKT Crimp ST Cable Mount Loose
供应商型号: QR/P1-SC2B-221(12)
供应商: 国内现货
标准整包数: 5000

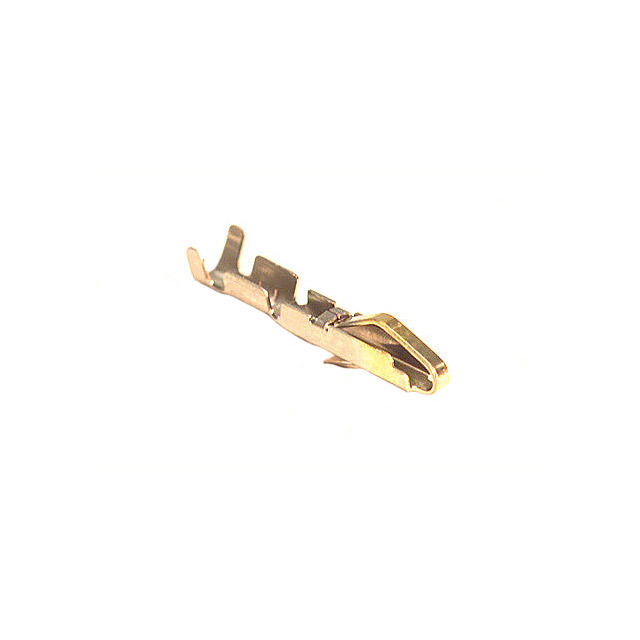

HIROSE ELECTRIC 背板连接器 - 触头 QR/P1-SC2B-221(12)

QR/P1-SC2B-221(12)概述


    产品简介


    QR/P1系列是一款矩形、高引脚数、插拔式连接器,适用于机架和面板的紧凑型安装。它是现有的QR/P系列连接器的更紧凑版本,具有更高的密度安装能力。QR/P1系列提供了五种不同的引脚数:8、12、16、24和32。这种连接器通过压接端接方式实现线缆连接,以确保操作的便利性和高可靠性。

    技术参数


    - 额定电流:
    - 功率:最大13A(当使用14 AWG线缆时)
    - 信号:最大3A
    - 额定电压:
    - 功率:250V AC
    - 信号:125V AC
    - 绝缘电阻:最小5000MΩ(500V DC测量)
    - 耐压值:
    - 功率:1000V AC持续1分钟
    - 信号:500V AC持续1分钟
    - 接触电阻:
    - 功率接触:最大10mΩ(1A直流测量)
    - 信号接触:最大15mΩ(1A直流测量)
    - 安全标准:UL、CSA、TÜV认证
    - 工作温度范围:-10°C到+60°C

    产品特点和优势


    1. 插拔设计:提供了较长的有效对接长度,提高了连接的可靠性和使用寿命。
    2. 浮动套管:允许连接器有一定的浮动设计,有助于补偿安装误差和提高装配效率。
    3. 认证标志:产品通过了UL、CSA、TÜV的安全认证,适用于多种环境。

    应用案例和使用建议


    QR/P1系列连接器广泛应用于机柜和面板的应用场景,如数据中心、工业自动化设备和通信系统。由于其紧凑的设计和较高的引脚数,特别适合空间有限且需要高密度连接的场合。
    使用建议:
    - 在选择线缆时,务必选择符合规格要求的线缆,以确保连接器的最佳性能。
    - 使用正确的工具进行压接作业,确保连接的稳定性和可靠性。
    - 如需用于关键应用场合,例如汽车、医疗设备、公共基础设施等,建议提前联系销售代表进行产品适配性确认。

    兼容性和支持


    QR/P1系列连接器可以与其他标准设备和配件兼容。制造商提供了详细的装配指南和技术支持,确保客户能够正确安装和使用这些连接器。此外,还可以提供定制化的解决方案来满足特定的应用需求。

    常见问题与解决方案


    1. Q: 如何确保连接器的稳定性和可靠性?
    - A: 选择合适的压接工具和线缆,并遵循制造商的装配指南。如需进一步帮助,可联系销售代表。

    2. Q: 产品是否适用于极端环境?
    - A: 产品经过严格的测试,适用于-10°C到+60°C的工作温度范围。如需更高环境适应性的产品,建议咨询销售代表。

    总结和推荐


    总体而言,QR/P1系列连接器以其紧凑的设计、高可靠性及广泛的适用性,成为了市场上备受青睐的产品之一。它不仅在工业自动化和通信系统等领域有着广泛的应用前景,还具备很高的市场竞争力。强烈推荐在高密度安装需求的应用场景中采用QR/P1系列连接器。

QR/P1-SC2B-221(12)参数

参数
安装方式 压入式
零件状态 在售
包装方式 卷带包装

QR/P1-SC2B-221(12)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

QR/P1-SC2B-221(12)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - 触头 HIROSE ELECTRIC QR/P1-SC2B-221(12) QR/P1-SC2B-221(12)数据手册
