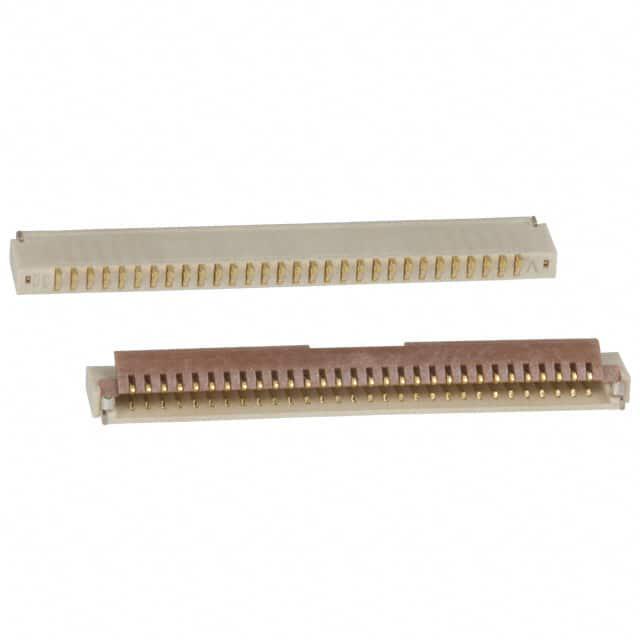

FH19C-30S-0.5SH(10)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 30pin 米黄色 880μm FFC,FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装
供应商型号: 3949298
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC FFC/FPC连接器 FH19C-30S-0.5SH(10)

FH19C-30S-0.5SH(10)概述


    产品简介


    产品名称: 0.5mmPitch, 0.9mm高度FPC/FFC连接器系列
    产品类型: FPC/FFC连接器
    主要功能:
    - 支持低电压高电流传输
    - 适用于便携设备及个人移动设备
    - 具备抗振动和冲击特性
    - 采用Halogen-free材料
    应用领域:
    - 便携式电子设备
    - 智能手机和平板电脑
    - 可穿戴设备
    - 电信设备

    技术参数


    | 参数 | 值 |

    | 接触间距 | 0.5 mm |
    | 连接器高度 | 0.9 mm |
    | 电压等级 | 50 V AC |
    | 电流等级 | 0.5 A |
    | 工作温度范围 | -55°C至+85°C |
    | 存储温度范围 | -10°C至+50°C |
    | 接触电阻 | ≤100 mΩ |
    | 绝缘电阻 | ≥500 MΩ |
    | 防震性能 | ≤100 mΩ |
    | 抗冲击性能 | ≤100 mΩ |

    产品特点和优势


    1. 低轮廓设计: 0.5mm接触间距和0.9mm高度,为便携设备和移动设备提供了更小的外形尺寸。
    2. 底部表面连续: 无暴露接触,可使PCB上的导线穿过连接器下方。
    3. 简易操作: 通过旋转锁扣系统轻松插入和可靠连接,操作过程中有明确的触感反馈。
    4. 多种厚度兼容: 支持0.2mm和0.3mm厚的FPC/FFC。
    5. 自动化生产兼容: 表面平整,便于自动拾放设备处理。
    6. 广泛的应用选择: 可选4到50个触点,满足不同应用需求。
    7. 环保材料: 所有材料符合Halogen-free标准,更环保。

    应用案例和使用建议


    案例: 在便携式电子设备(如智能手机和平板电脑)中,这些连接器用于实现板间连接和数据传输。
    使用建议:
    - 正确插入: 插入时确保FPC/FFC未受损且完全平行插入,防止变形和损坏。
    - 合理拔出: 拔出时轻轻提起旋转锁扣即可安全拔出,避免施加过大力量。
    - 定期检查: 在频繁插拔情况下,应确保外力不会直接传到连接器上,以保护长期可靠性。

    兼容性和支持


    - 兼容性: 本产品适用于各类柔性电路板(FPC/FFC),能够与大多数便携设备和小型化设备完美配合。
    - 厂商支持: 供应商提供详尽的技术文档和支持服务,包括温度曲线、包装规范及常见问题解答。

    常见问题与解决方案


    1. 如何正确插入FPC/FFC?
    - 确保FPC/FFC垂直插入并保持完全平行状态,直至听到“咔嗒”声确认锁定。
    2. 插入后如何验证连接可靠性?
    - 使用万用表测量连接器的电阻,确保接触良好无短路现象。
    3. 长时间不使用如何存储?
    - 在干燥、无尘环境中储存,建议避免暴露于极端温度条件下。

    总结和推荐



    总结

    :
    FH19C和FH19SC系列是专为小型化便携设备设计的低轮廓FPC/FFC连接器。其轻巧的设计、优良的电气性能以及广泛的接触数选择使其在市场上具有强大的竞争力。此外,其高可靠性、出色的机械性能和环保特性也进一步巩固了其市场地位。
    推荐:
    我们强烈推荐FH19C和FH19SC系列连接器应用于便携式电子设备中,特别是在那些对空间要求严格且需高可靠性的场合。无论是在设计初期还是在现有设备升级过程中,这些连接器都是您不可多得的选择。

FH19C-30S-0.5SH(10)参数

参数
连接器/触头类型 底部
板上高度 880μm
端接 焊盘
外壳颜色 米黄色
额定电流 500mA
触头镀层
扁平柔性类型 FFC,FPC
间距 500μm
针脚数 30pin
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
