JR21RK-10P

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Receptacle,Threaded 焊盘 10pin Aluminum Alloy 10A 银 银色 法兰安装,面板安装 32.004mm(长度)*32.004mm(宽度)
供应商型号: CSJ-ST50079143
供应商: 海外现货
标准整包数: 1

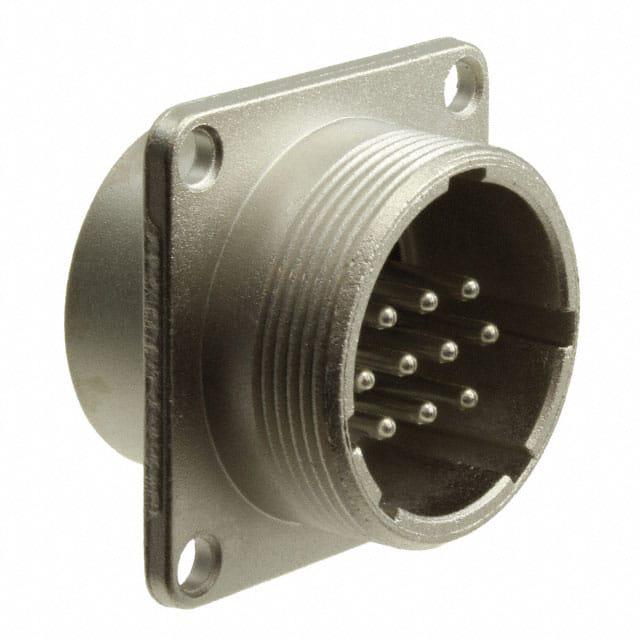

HIROSE ELECTRIC 圆形连接器 JR21RK-10P

JR21RK-10P概述

    JR 系列圆形连接器技术手册



    产品简介



    JR系列圆形连接器符合日本工业标准JIS C 5432“家用电器用圆形连接器”。这些连接器具有高可靠性和耐用性,适用于各种环境下的电气连接需求,特别是在汽车和其他对可靠性要求较高的领域。


    技术参数



    - 额定电流
    - 壳体尺寸:13,3个触点,10A
    - 壳体尺寸:13,5个触点,5A
    - 壳体尺寸:16,7个触点,10A
    - 壳体尺寸:16,10、14个触点,5A
    - 壳体尺寸:21,10、16、26个触点,10A
    - 壳体尺寸:21,10、16、26个触点,5A(压接型:3A)
    - 壳体尺寸:25,4个触点,30A
    - 壳体尺寸:25,5、16个触点,10A
    - 壳体尺寸:25,24个触点,5A(压接型:3A)

    - 额定电压
    - 壳体尺寸:13,3、5个触点,AC250V、DC350V
    - 壳体尺寸:16,7、10、14个触点,AC250V、DC350V
    - 壳体尺寸:21,10、16、26个触点,AC1000V、DC1400V
    - 壳体尺寸:25,4、5个触点,AC250V、DC350V
    - 壳体尺寸:25,16、24个触点,AC1000V、DC1400V

    - 工作温度范围
    - 工作温度:-25°C到+85°C
    - 存储温度:-10°C到+60°C

    - 接触电阻
    - 最大接触电阻:5mΩ

    - 绝缘电阻
    - 最小绝缘电阻:1000MΩ
    - 特殊条件:壳体尺寸25,4、5个触点,最小绝缘电阻为10000MΩ

    - 耐压能力
    - 壳体尺寸25,4、5个触点,交流3000V/分钟

    - 振动和冲击测试
    - 振动:无电气断开时间超过10μs,频率范围10至55Hz,幅度0.75mm,方向3个,每个2小时
    - 冲击:无电气断开时间超过10μs,加速度490m/s²,持续时间11ms,6个轴向方向,每个3次循环


    产品特点和优势



    - 高度符合JIS标准,确保了产品在国际上的广泛应用。
    - 多种壳体尺寸和触点数量的选择,适应不同的应用需求。
    - 采用铝合金壳体,酚醛树脂绝缘材料,铜合金镀银触点,保证了产品的长期稳定性和耐用性。
    - 具备良好的防水、防尘、抗振动和冲击的能力,适用于恶劣的工作环境。


    应用案例和使用建议



    - 应用案例:JR系列连接器常用于汽车、电信设备和工业自动化系统中。例如,在汽车行业中,用于发动机控制单元(ECU)和车身电子系统的连接。
    - 使用建议:在安装时,需要仔细检查连接器的型号和规格是否匹配,避免过压或过流导致损坏。此外,在使用过程中,注意保持环境清洁,防止硫化气体的侵蚀。


    兼容性和支持



    - 兼容性:JR系列连接器可与其他标准连接器配合使用,确保了不同制造商之间设备的互换性和兼容性。
    - 支持:HIROSE公司提供详尽的技术文档和支持服务,对于需要高可靠性的应用场景(如汽车),请联系公司代表获取更多详细信息。


    常见问题与解决方案



    - 问题1:接触电阻过大
    - 解决方案:检查接触面是否干净,重新进行压接操作或更换新的连接器。
    - 问题2:绝缘电阻下降
    - 解决方案:检查存储环境是否满足要求,避免潮湿和硫化气体的影响。


    总结和推荐



    - 总结:JR系列连接器凭借其高性能、高可靠性及广泛的适用范围,在众多领域都有出色表现。特别是针对汽车和工业自动化应用,具备很强的市场竞争力。
    - 推荐:如果您需要一种既坚固又可靠的连接解决方案,JR系列连接器是一个非常值得推荐的选择。

JR21RK-10P参数

参数
额定电流 10A
外壳材料 Aluminum Alloy
针脚数 10pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 银色
端接 焊盘
长*宽*高 32.004mm(长度)*32.004mm(宽度)
安装方式 法兰安装,面板安装
应用等级 商用级
零件状态 最后售卖
包装方式 散装,袋装

JR21RK-10P厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR21RK-10P数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR21RK-10P JR21RK-10P数据手册

JR21RK-10P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.8736 ¥ 75.159
库存: 43
起订量: 6 增量: 1
交货地:
最小起订量为:1
合计: ¥ 75.15
