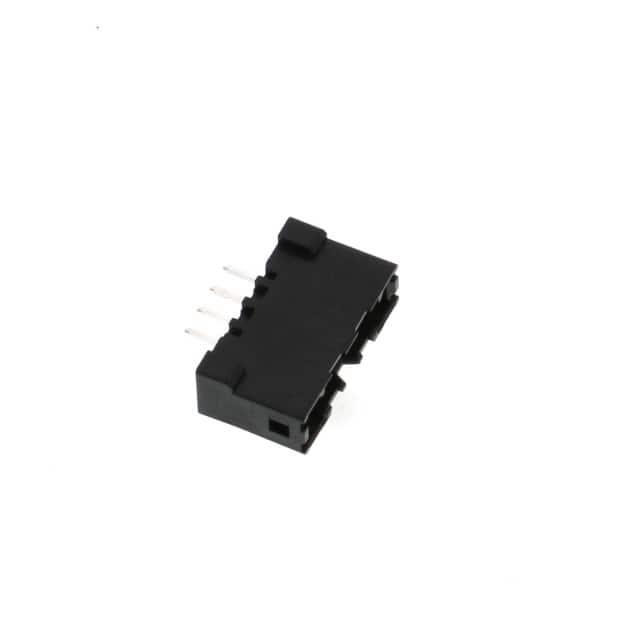

DF51A-4P-2DSA

厂牌: HIROSE ELECTRIC
产品描述: Hirose 2.0mm间距4p单排排针 线对板连接器, DF51系列, 直角, 通孔安装
供应商型号: 798-DF51A-4P-2DSA
供应商: Mouser
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF51A-4P-2DSA

DF51A-4P-2DSA概述

    DF51 系列:2mm 密距正向锁定线对板连接器

    产品简介


    DF51 系列是 Hirose Electric Co., Ltd. 生产的一款高可靠性的 2mm 密距正向锁定线对板连接器。它具有多种配置,适用于单排和双排设计,并提供金镀层和锡镀层选项。该系列连接器广泛应用于办公自动化设备、工业机械、工业机器人、娱乐设备和医疗设备等领域。

    技术参数


    以下是 DF51 系列的主要技术规格和性能参数:
    - 额定电流:
    - 22 AWG:2A
    - 24 AWG:2.5A
    - 26 AWG:2A
    - 28 AWG:1A
    - 30 AWG:0.5A
    - 工作温度范围:-55°C 至 +105°C
    - 相对湿度范围:20% 至 80%
    - 存储温度范围:-10°C 至 +60°C
    - 存储湿度范围:40% 至 70%
    - 额定电压:250V AC/DC
    - 绝缘电阻:最小 1,000MΩ(测量条件:500V 直流)
    - 耐压性:在交流 650V 下无闪络或击穿现象(1 分钟内)
    - 接触电阻:最大 30mΩ(直流或 1kHz,20mV 最大)
    - 振动和冲击:符合振动和冲击测试要求

    产品特点和优势


    1. 明确的正向锁定:提供清晰的触觉反馈,确保可靠的连接。
    2. 广泛的设计变体:每种直角/弯角/平铺配置均提供单排和双排版本,满足不同应用需求。
    3. 侧锁设计:适合紧凑型和薄型设备。
    4. 防止错误配接:视觉和机械防反插设计,有效防止误插。
    5. 适用相同的接线端子和压接工具:与 DF11 系列共用接线端子和压接工具。
    6. 适用灌封:可灌封至 3mm 高度。

    应用案例和使用建议


    DF51 系列连接器被广泛应用于多个领域,如工业自动化设备、办公设备等。根据手册中的应用场景,例如工业机器人和医疗设备,可以将这些连接器用于高压电气系统或需要高可靠性的环境中。为了获得最佳性能,建议在设计时考虑以下几点:
    - 使用相应的压接工具进行连接。
    - 在组装前检查连接器和导线的清洁度和完整性。
    - 定期进行电气测试以确保连接稳定。

    兼容性和支持


    DF51 系列连接器兼容多种电缆规格,如 22 到 30 AWG。厂商提供了详细的文档和技术支持,以帮助客户正确安装和维护产品。此外,还提供多样的包装方式,以满足不同客户的采购需求。

    常见问题与解决方案


    根据手册中的常见问题和解决方案,以下是几个用户可能会遇到的问题及解决办法:
    - 问题 1:连接器无法正确锁定
    - 解决方法:检查插入力是否达到规定的峰值,确保触觉反馈到位。
    - 问题 2:接触电阻过高
    - 解决方法:清洁接触点,确保没有灰尘或污染物。
    - 问题 3:振动和冲击后电气断开
    - 解决方法:检查连接器和安装板之间的固定情况,确保牢固无松动。

    总结和推荐


    DF51 系列连接器以其可靠的性能、广泛的设计变体和高度兼容性,在多个行业领域表现出色。其独特的正向锁定机制和防止错误配接设计使其在市场上具有显著的竞争优势。总体而言,强烈推荐使用 DF51 系列连接器,尤其是对于需要高可靠性和多功能性的应用场合。

DF51A-4P-2DSA参数

参数
针脚数 4pin
间距-配接 2mm
排数 1
排距 -
额定电流 2A
颜色 黑色
触头镀层厚度 - 配接 -
类型 Detent Lock,Header
防护等级 -
触头镀层 - 配接
长*宽*高 14.8mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

DF51A-4P-2DSA厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF51A-4P-2DSA数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF51A-4P-2DSA DF51A-4P-2DSA数据手册

DF51A-4P-2DSA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.529 ¥ 4.4701
10+ $ 0.4267 ¥ 3.6052
100+ $ 0.3322 ¥ 2.8071
1000+ $ 0.2873 ¥ 2.4275
4000+ $ 0.23 ¥ 1.9438
8000+ $ 0.2111 ¥ 1.7834
库存: 1161
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.47
