DF40C-40DS-0.4V(51)

厂牌: HIROSE ELECTRIC
产品描述: Center Strip Contacts,Receptacle 400μm 2 40pin 1.5mm 1.45mm 51nm 金 SMD,P=0.4mm 贴片安装 10.6mm(长度)*3.38mm(高度)
供应商型号: 26M-DF40C-40DS-0.4V(51)
供应商: 云汉优选
标准整包数: 1

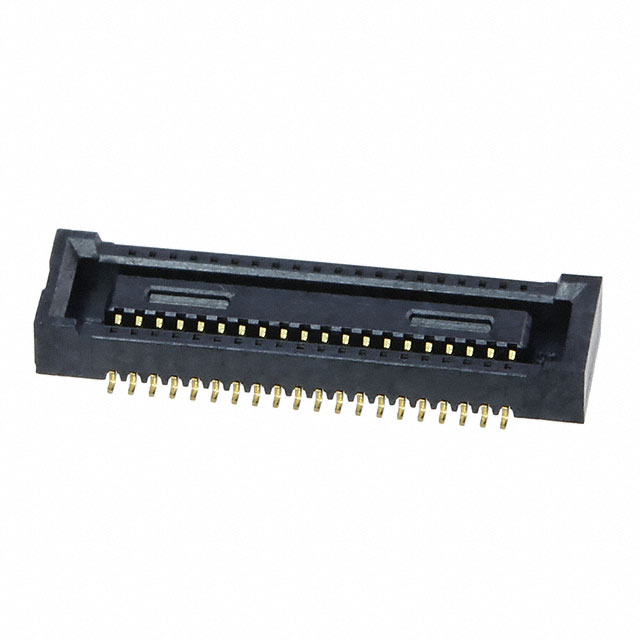

HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) DF40C-40DS-0.4V(51)

DF40C-40DS-0.4V(51)概述

    DF40 系列电子元器件技术手册

    1. 产品简介


    DF40系列是专门为高密度板对板连接而设计的产品,具备0.4mm针距,提供1.5mm至4.0mm的高度选择。它们广泛应用于汽车、通信、医疗设备等多个领域,提供了可靠的板对板连接解决方案。

    2. 技术参数


    - 针距:0.4mm
    - 高度:1.5mm, 2.0mm, 2.5mm, 3.0mm, 3.5mm, 4.0mm
    - 额定电流:0.3A
    - 额定电压:AC/DC 30V
    - 工作温度范围:-35°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C
    - 操作湿度范围:20% 至 80%
    - 存储湿度范围:40% 至 70%

    3. 产品特点和优势


    - 高密度安装:最小宽度仅为3.38mm,适合于空间有限的设计。
    - 多层堆叠选项:提供六种不同的堆叠高度,灵活适应各种应用需求。
    - 接触可靠性:即便体积小巧,也能确保强接触力及0.45mm的有效对接长度。
    - 自对准能力:通过导引肋条允许0.33mm的自对准能力。
    - 强化结构:两侧均有增强设计,增加耐冲击能力。
    - 焊接保护:镍涂层屏障可以防止焊料渗透,提高接触区域的耐用性。
    - 防污染设计:密封设计减少灰尘和其他污染物对接触点的影响。
    - 环保材料:符合RoHS标准,不含有害物质。
    - 高速信号传输:屏蔽型能够实现高速信号传输,防止噪声干扰。

    4. 应用案例和使用建议


    DF40系列连接器广泛应用于汽车、通讯设备等领域。例如,在汽车应用中,连接器必须能够在恶劣的环境中保持稳定的工作状态。建议在选用时根据具体的应用场景选择合适的产品型号。对于高可靠性的需求,建议联系制造商代表获取更多详细信息。

    5. 兼容性和支持


    - 兼容性:DF40系列适用于多种板对板和板对柔性印刷电路(FPC)连接。不同类型的连接器可根据需要进行选择。
    - 支持和服务:HIROSE提供全面的技术支持和维护服务,确保客户能够获得最佳的应用体验。

    6. 常见问题与解决方案


    - 问题1:在高温环境下出现短路现象。
    - 解决办法:确保正确的操作温度范围,并检查焊接工艺以避免焊料渗入。
    - 问题2:连接器接触不良。
    - 解决办法:确认接触面清洁,并重新装配以确保正确的对接。
    - 问题3:接触电阻过高。
    - 解决办法:检查是否有足够的插拔次数,必要时更换新的连接器。

    7. 总结和推荐


    DF40系列连接器凭借其紧凑的设计、卓越的可靠性和广泛的适用性,在高密度板对板连接领域表现出色。特别是在需要高可靠性且空间受限的应用场景下,DF40系列无疑是理想的选择。强烈推荐在高可靠性需求的应用中采用此系列产品。
    通过上述分析,我们可以看出DF40系列连接器不仅具有出色的性能,而且在多个关键方面都表现出色,因此是非常值得推荐的电子元器件产品。

DF40C-40DS-0.4V(51)参数

参数
类型 Center Strip Contacts,Receptacle
间距 400μm
排数 2
触头镀层
板上高度 1.45mm
针脚数 40pin
接合堆叠高度 1.5mm
触头镀层厚度 51nm
长*宽*高 10.6mm(长度)*3.38mm(高度)
通用封装 SMD,P=0.4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DF40C-40DS-0.4V(51)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF40C-40DS-0.4V(51)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC DF40C-40DS-0.4V(51) DF40C-40DS-0.4V(51)数据手册

DF40C-40DS-0.4V(51)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.3778
10+ ¥ 1.9056
100+ ¥ 1.8149
500+ ¥ 1.7285
1000+ ¥ 1.6462
库存: 3709
起订量: 1 增量: 5000
交货地:
最小起订量为:1
合计: ¥ 2.37
直接购买
加入购物车
