DF1B-10ES-2.5RC

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Locking Ramp,Receptacle 1 10pin 滑锁 Female Socket IDC,压接 白色 卡入式安装,按扣安装,面板安装
供应商型号: DF1B-10ES-2.5RC
供应商: 国内现货
标准整包数: 100

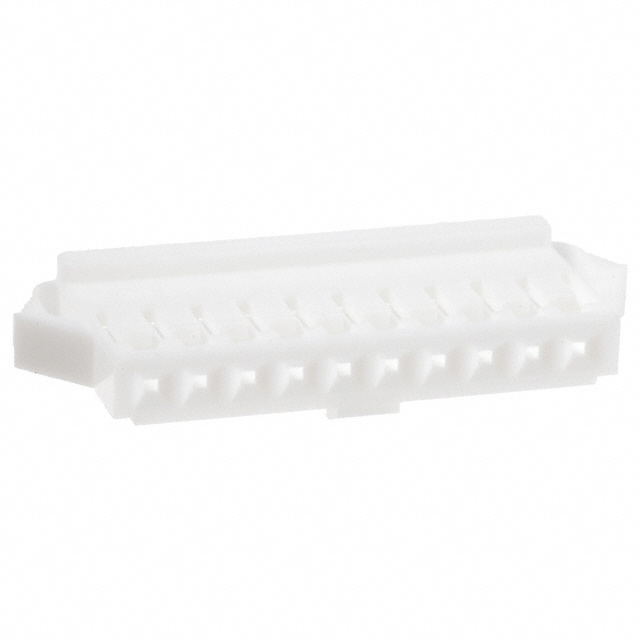

HIROSE ELECTRIC 矩形连接器 - 外壳 DF1B-10ES-2.5RC

DF1B-10ES-2.5RC概述

    DF1B系列2.5mm间距连接器技术手册

    1. 产品简介


    DF1B系列是Hirose Electric Co., Ltd.推出的一款适用于离散电线连接的2.5mm间距连接器。该系列产品提供多种类型的“线对板”和“线对线”连接方式,支持单排和双排配置,并且提供了镀锡和镀金两种标准表面处理选项。此款连接器已经通过了UL和CSA安全认证。

    2. 技术参数


    - 额定电流
    - 20-22 AWG:5A/针
    - 24-28 AWG:3A/针
    - 30 AWG:1A/针
    - 操作温度范围:-35°C至+85°C
    - 湿度范围:40%至80%
    - 存储温度范围:-10°C至+60°C
    - 额定电压:250V AC/DC
    - 绝缘电阻:最小1000 MΩ(使用500V DC测试)
    - 耐压能力:650V AC持续1分钟
    - 接触电阻:最大30 mΩ(测试电流为100 mA)
    - 插入/拔出力:最小0.44 N(45 gf),最大4.4 N(450 gf)

    3. 产品特点和优势


    - 多样性:该系列产品包括单排和双排插座、单排和双排插头、直角和平面型连接器等多种类型,适应不同的应用场景。
    - 标准认证:通过了UL和CSA双重认证,保证了产品的质量和可靠性。
    - 适用性强:适用于复印机、打印机等办公设备,广泛应用于商业领域。

    4. 应用案例和使用建议


    DF1B系列连接器在复印机和打印机等商用设备中的应用非常广泛。这些设备需要高可靠性和稳定性的连接器,以确保设备在长时间运行过程中的稳定性。具体应用中可以参考如下使用建议:
    - 环境适应性:确保使用环境中湿度不超过80%,避免凝露现象。
    - 温度控制:保持操作温度在-35°C至+85°C范围内,同时注意高温可能引起的接触电阻增加。

    5. 兼容性和支持


    - 兼容性:适用于各种线径的电线连接,且具有良好的机械结构,能够与其他品牌的标准连接器相互配合使用。
    - 支持和服务:Hirose公司提供了详尽的技术支持和售后服务,客户可以通过联系厂家获取详细的图纸和规格书。

    6. 常见问题与解决方案


    - 问题1:接触电阻过高。
    - 解决方案:检查插头和插座的接触点是否清洁,必要时重新焊接或更换新的连接器。
    - 问题2:连接器松动。
    - 解决方案:确认安装是否牢固,确保所有紧固件均已正确安装并拧紧。

    7. 总结和推荐


    DF1B系列2.5mm间距连接器以其多样化的配置、优异的电气特性和广泛的应用领域,在商业设备如复印机和打印机中表现出色。通过UL和CSA双重认证,确保了产品的质量和可靠性。因此,对于需要高可靠性的应用场合,这款连接器是一个理想的选择。强烈推荐使用。
    通过上述详细的技术手册内容分析,可以看出DF1B系列2.5mm间距连接器是一款性能优越、广泛应用的产品,非常适合需要高可靠性和稳定性的应用场景。

DF1B-10ES-2.5RC参数

参数
排数 1
触头端接 IDC,压接
针脚数 10pin
类型 Locking Ramp,Receptacle
颜色 白色
触头类型 Female Socket
紧固类型 滑锁
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装,袋装

DF1B-10ES-2.5RC厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF1B-10ES-2.5RC数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC DF1B-10ES-2.5RC DF1B-10ES-2.5RC数据手册

DF1B-10ES-2.5RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 0.8208
400+ ¥ 0.8136
600+ ¥ 0.8064
800+ ¥ 0.792
库存: 2000
起订量: 200 增量: 100
交货地:
最小起订量为:200
合计: ¥ 164.16
