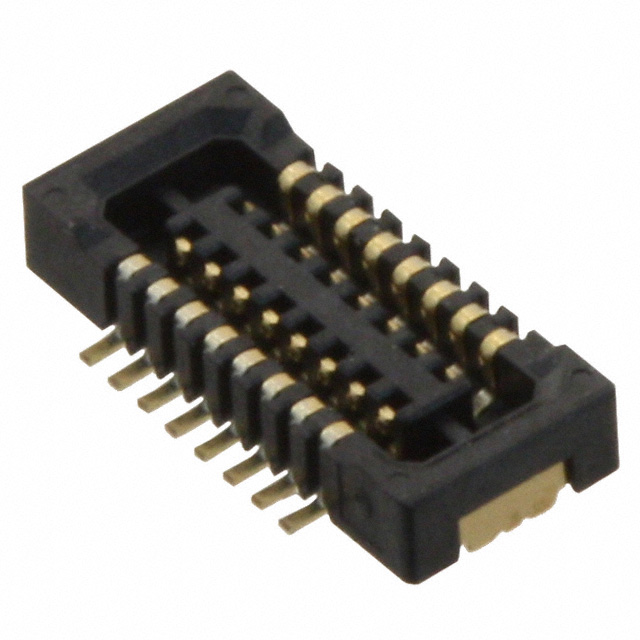

DF37NB-16DS-0.4V(51)

厂牌: HIROSE ELECTRIC
产品描述: Center Strip Contacts,Receptacle 400μm 2 16pin 980μm 970μm 51nm 金 SMD,P=0.4mm 贴片安装 5.42mm(长度)*2.98mm(高度)
供应商型号: JY-DF37NB-16DS-0.4V(51)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) DF37NB-16DS-0.4V(51)

DF37NB-16DS-0.4V(51)概述

    DF37系列:0.4mm间距,0.98/1.5mm堆叠高度的板对板/板对柔性印刷电路连接器

    产品简介


    DF37系列连接器是一种先进的板对板(Board-to-Board)及板对柔性印刷电路(Board-to-FPC)连接解决方案。它们被设计用于紧凑空间的应用场合,旨在提供高可靠性的同时减少占用面积。该系列连接器支持垂直安装(SMT垂直贴装),适用于广泛的应用场景,如汽车电子、消费电子和通信设备等。

    技术参数


    - 物理特性
    - 接触间距:0.4mm
    - 堆叠高度:0.98mm 或 1.5mm
    - 板对板长度:8.22mm(30个位置)
    - 板对板宽度:2.98mm
    - 深度(短引线型):2.6mm
    - 电气特性
    - 电流额定值:0.3A
    - 电压额定值:30V AC, DC
    - 接触电阻:最大100mΩ
    - 绝缘电阻:最小50MΩ(堆叠高度为0.98mm时为25MΩ)
    - 耐压:100V AC / 1分钟
    - 工作条件
    - 存储温度范围:-10°C 至 +60°C
    - 存储湿度范围:RH 40% 至 70%
    - 工作温度范围:-35°C 至 +85°C
    - 工作湿度范围:RH 20% 至 80%

    产品特点和优势


    1. 小型化和占用面积减少:通过0.98mm的堆叠高度,使得这些连接器成为同类产品中最小的之一。短引线型(2.6mm深度)也增加了灵活性。
    2. 可靠的电气和机械连接:独特的接触配置(双点接触)确保了连接的可靠性和完整的啮合感。
    3. 自动校准能力:能够在水平方向上自校准至0.3mm,简化装配过程。
    4. 抗冲击和振动保护:双点接触结构提供了在冲击和振动应用中的电气连接稳定性。
    5. 焊料爬升预防:镍屏蔽(母座)和接触件的独特成型(插头)防止了意外的焊料爬升。
    6. 污染防护:绝缘墙防止了接触区域受到助焊剂飞溅或其他物理颗粒的污染。

    应用案例和使用建议


    DF37系列连接器非常适合需要高可靠性的应用场景,例如汽车电子系统。此外,它们还适用于消费电子和通信设备中,特别是需要紧凑空间和高密度连接的场合。
    使用建议:
    - 手动焊接时,温度应控制在340±10°C,持续3秒。
    - 清洁过程中要小心,因为清洁可能会影响连接器的性能和环境抵抗力。
    - 当连接器未焊接到板上时,不建议进行啮合和脱啮操作,以免造成终端变形或损坏。
    - 避免仅从一个角或一侧开始脱啮,以防损坏或变形。

    兼容性和支持


    DF37系列连接器采用标准的SMT垂直贴装方式,与常见的PCB制造工艺兼容。制造商提供详细的装配指南和技术支持,确保用户能够顺利部署这些连接器。

    常见问题与解决方案


    - 问题1:在手动焊接过程中出现气泡。
    - 解决方案:增加预热时间以去除助焊剂中的气体。

    - 问题2:接触电阻超出规定值。
    - 解决方案:检查接触面是否有氧化或污染物,并重新清洁后再焊接。

    总结和推荐


    DF37系列连接器是一款优秀的板对板/板对柔性印刷电路连接解决方案。凭借其紧凑的设计、出色的电气和机械性能以及强大的环境适应能力,这些连接器在许多高要求的应用中表现出色。特别是在需要高可靠性且空间受限的应用中,DF37系列是理想的选择。强烈推荐使用这些连接器来提高电子系统的整体性能和可靠性。

DF37NB-16DS-0.4V(51)参数

参数
触头镀层
板上高度 970μm
针脚数 16pin
接合堆叠高度 980μm
触头镀层厚度 51nm
类型 Center Strip Contacts,Receptacle
间距 400μm
排数 2
长*宽*高 5.42mm(长度)*2.98mm(高度)
通用封装 SMD,P=0.4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DF37NB-16DS-0.4V(51)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF37NB-16DS-0.4V(51)数据手册
