HT802/DF63-1618S-2

产品分类: 线缆工具
厂牌: HIROSE ELECTRIC

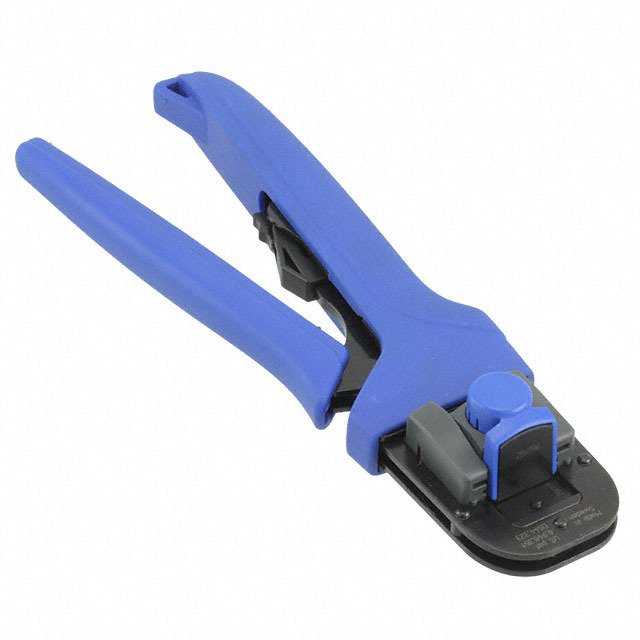

产品描述: Hirose 手动压线钳 DF系列, 适合DF63 Connector Contacts
供应商型号: 1113760
供应商: 欧时
标准整包数: 1
HIROSE ELECTRIC 线缆工具 HT802/DF63-1618S-2

HT802/DF63-1618S-2概述

    DF63系列 15A 3.96mm间距电源线对板连接器技术手册

    产品简介


    DF63系列是专为内部电源供应设计的15A 3.96mm间距电源线对板连接器。这种连接器提供卓越的安全性和可靠性,广泛应用于汽车、工业控制、医疗设备及消费电子产品等领域。DF63系列通过独特的设计确保高电流承载能力和可靠的机械性能,是电源连接的理想选择。

    技术参数


    - 额定电流:根据接触数不同,16AWG可达15A,18AWG可达13A,20AWG可达11A,22AWG可达9A(参考图表了解其他引脚数的电流等级)
    - 工作温度范围:-55°C至105°C
    - 储存温度范围:-10°C至60°C
    - 绝缘电阻:不小于1,000兆欧(直流500V测试)
    - 耐电压:AC 1,500V一分钟内无闪烁或击穿
    - 接触电阻:不超过10毫欧(1mA条件下,电压不超过20mV)
    - 振动和冲击:10-55Hz半幅0.75mm,10次每个方向;490m/s²半正弦波,3次每个方向
    - 耐湿性:接触电阻≤20毫欧,绝缘电阻≥500兆欧(温度40±2°C,湿度90%-95%,放置96小时)
    - 温度循环:接触电阻≤20毫欧,绝缘电阻≥1,000兆欧(-55°C 30分钟 → +85°C 30分钟,5个周期)

    产品特点和优势


    - 额定电流高:DF63能够处理高达15A的电流,适用于多种高功率应用。
    - 安全可靠:独特的锁定机制确保充分啮合并防止不完全插入。
    - 短路防护:相邻触点间的壁结构有效隔离触点,防止短路。
    - 适用性强:支持反向安装以适应多种PCB布局需求。
    - 防误插设计:内置引导键防止错误接插。
    - 适合浸渍应用:最高可承受5mm浸渍。
    - 抗热应力:玻璃增强树脂制成的针座防止因热收缩产生的焊料裂缝。

    应用案例和使用建议


    - 汽车工业:适用于发动机管理系统等关键系统,保障高可靠性的需求。
    - 工业控制:在复杂工业环境中提供稳定的电源连接。
    - 医疗设备:对安全性要求极高的场合下确保稳定可靠的连接。
    使用建议:
    - 确保正确的压接工具,使用指定的手动或自动化压接工具进行压接。
    - 在操作过程中注意避免直接接触带电部分,防止危险。
    - 按照相关手册进行正确安装,尤其是线缆路由应避免扭曲。

    兼容性和支持


    DF63系列与标准PCB布局兼容,同时提供丰富的配置选项(如不同键位和颜色版本),便于集成到不同类型的电路板中。制造商提供详尽的技术支持文档和保修服务,用户可以联系Hirose代表获取具体支持信息。

    常见问题与解决方案


    - 问题:无法正确插拔连接器。
    解决办法:请检查是否有足够的空间以进行正确的操作,确认是否符合压接标准,或更换合适的压接工具。
    - 问题:绝缘电阻不足。
    解决办法:确保按标准工艺进行组装,使用适当的材料并遵循制造商的指导书进行安装。

    总结和推荐


    总体来看,DF63系列凭借其高电流承载能力、可靠的机械性能和多样化的应用兼容性,在各类高要求环境下表现出色。特别适合需要高可靠性的汽车和工业应用。推荐用于需要稳定电源连接的应用场景。

HT802/DF63-1618S-2参数

参数
零件状态 在售
包装方式 盒装

HT802/DF63-1618S-2厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HT802/DF63-1618S-2数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 线缆工具 HIROSE ELECTRIC HT802/DF63-1618S-2 HT802/DF63-1618S-2数据手册

HT802/DF63-1618S-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 849.6201 ¥ 7753.633
3+ $ 678.6329 ¥ 6193.2035
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7753.63
