DF14-15P-1.25H(52)

厂牌: HIROSE ELECTRIC
产品描述: Header,Push-Pull 1.25mm 1 15pin 1A 100nm 金 贴片安装 23.7mm(长度)*6.7mm(高度)
供应商型号: CSJ-ST68010315
供应商: 海外现货
标准整包数: 1

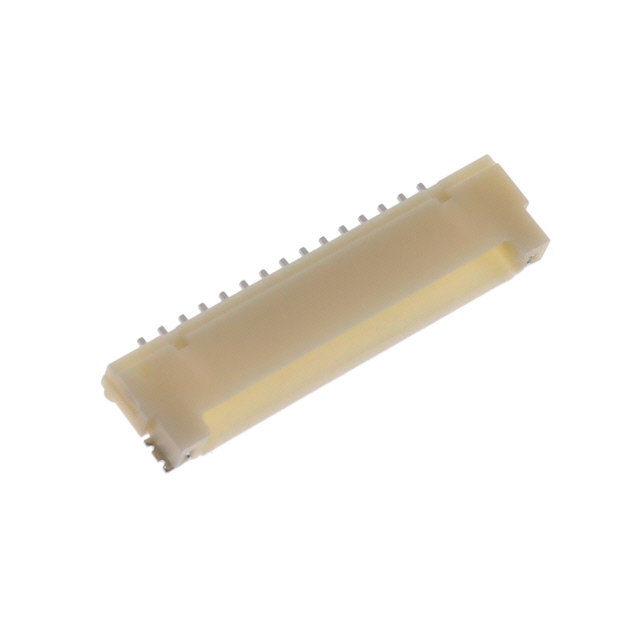

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF14-15P-1.25H(52)

DF14-15P-1.25H(52)概述

    DF14系列:1.25mm间距超低轮廓压接连接器

    产品简介


    DF14系列是1.25mm间距的超低轮廓压接连接器,专为实现高密度布线设计。其设计主要用于满足移动终端、液晶显示(LCD)模块、笔记本电脑及小型商用设备的紧凑空间需求。DF14系列通过其独特的设计确保了在板上安装时的高度灵活性和可靠性。

    技术参数


    - 接触类型:锡镀层或金镀层
    - 适用电缆尺寸:26-28AWG、30-32AWG
    - 包装类型:散装、卷盘
    - 电镀类型:锡镀层、金镀层
    - 额定电流:1A
    - 额定电压:150V AC
    - 操作温度范围:-35°C至+85°C
    - 储存温度范围:-10°C至+60°C
    - 操作湿度范围:40%至80%
    - 储存湿度范围:40%至70%

    产品特点和优势


    1. 超低轮廓:DF14系列的特殊设计使其具有极低的板上安装高度(2.5mm),特别适合于需要节省空间的应用场合。其独特的结构使得信号可以从没有板到板空间的地方获取。
    2. 自动装配支持:采用真空吸合面设计,允许自动化装配,并且可以选用卷盘或管式包装。
    3. 四壁防摩擦设计:DF14系列连接器的主体结构可以防止扭曲,并提供完美的误插入防护机制。同时,连接器还设有侧壁以减少插针与插座之间的摩擦。

    应用案例和使用建议


    - LCD模块:用于驱动液晶面板的内部连接,要求低轮廓和高可靠性。
    - 移动终端:智能手机和平板电脑中复杂布线需求的关键组件,适用于高速数据传输。
    - 小型商用设备:如POS机和监控摄像头,其内部电路需要紧凑布局。
    使用建议:由于连接器的设计非常紧凑,建议使用专用工具进行压接操作以避免损坏。对于手动焊接,推荐温度不超过290°C,并保持2秒,确保不会对焊点造成热损伤。

    兼容性和支持


    DF14系列兼容广泛的自动装配生产线和手动工具,支持多种电缆和线束配置。制造商提供详细的技术文档和指导,帮助用户正确安装和维护这些连接器。

    常见问题与解决方案


    1. 安装过程中出现松动:检查是否有足够的预紧力,确认连接器的插针和插座是否正确对齐。
    2. 电气连续性不佳:确保电缆已经正确压接到位,并检查插头的焊接质量。
    3. 焊接温度过高导致的损坏:严格按照推荐的温度曲线操作,避免过高的焊接温度。

    总结和推荐


    DF14系列以其独特的超低轮廓设计、优秀的电气特性和可靠的机械性能,成为移动设备、LCD显示器和其他小型设备中不可或缺的高性能连接器。无论是对于OEM还是消费者,DF14系列都能提供卓越的产品体验。强烈推荐这一系列连接器,特别是对于追求高性能和紧凑设计的项目。

DF14-15P-1.25H(52)参数

参数
间距-配接 1.25mm
排数 1
颜色 -
防护等级 -
类型 Header,Push-Pull
额定电流 1A
触头镀层 - 配接
针脚数 15pin
触头镀层厚度 - 配接 100nm
长*宽*高 23.7mm(长度)*6.7mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DF14-15P-1.25H(52)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF14-15P-1.25H(52)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF14-15P-1.25H(52) DF14-15P-1.25H(52)数据手册

DF14-15P-1.25H(52)封装设计

查看详情并下载
Symbol
Footprint
3D Model
