首页  >  产品百科  >  DF3-EP2428PCA

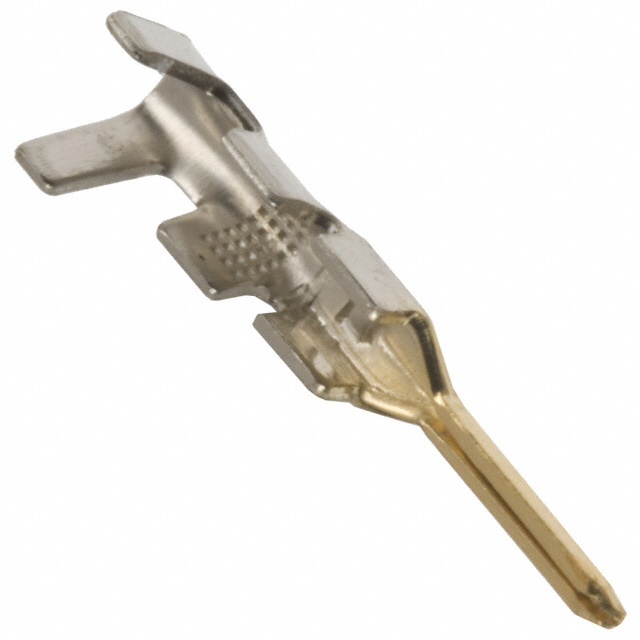

DF3-EP2428PCA

产品分类: 矩形连接器 - 触头
厂牌: HIROSE ELECTRIC
产品描述: Hirose 镀金压接端子 公端子, DF3系列, 最大0.2mm²
供应商型号: JY-DF3-EP2428PCA
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 触头 DF3-EP2428PCA

DF3-EP2428PCA概述

    DF3系列2mm间距连接器技术手册

    产品简介


    DF3系列2mm间距连接器适用于独立线缆连接,通过了UL和CSA安全标准认证。这种连接器主要用于商业设备如复印机和打印机,能够适应不同的板型设计。DF3系列具有多种连接方式和接触风格,能够满足广泛的工业需求。

    技术参数


    - 额定电流:1A(AWG26和AWG28);3A(Pin Header)
    - 额定电压:30V AC
    - 工作温度范围:-30°C至+85°C
    - 存储温度范围:-10°C至+60°C
    - 操作湿度范围:40%至80%
    - 存储湿度范围:40%至70%

    产品特点和优势


    - 低轮廓设计:无论是插座还是插针头,都采用了低轮廓设计,使其在安装高度上有明显的优势。
    - 多功能组合:与DF11系列组合可实现多束线的连接,增加了应用的灵活性。
    - 稳定的连接方式:采用自动冲压和全自动化连接工具,确保了连接的稳定性和可靠性。
    - 多重安装方式:支持水平和垂直连接,适用范围更广。
    - 耐高温和高湿环境:经过严格的振动和温度循环测试,确保产品在极端环境下仍能正常工作。
    - 兼容性:兼容各种电缆类型和尺寸,如AWG26和AWG28。

    应用案例和使用建议


    DF3系列广泛应用于商业设备,例如复印机和打印机。根据手册中的应用实例,以下是一些建议:
    - 复印机内部布线:由于DF3系列连接器具有良好的耐温性和高湿环境下的稳定性,适合用于复印机内部布线。
    - 打印机电源连接:利用其大电流能力,可以有效传输高功率需求。
    使用时应注意:
    - 在选择适用电缆时,需要确保电缆直径符合要求。
    - 在焊接过程中注意温度控制,避免损坏连接器。

    兼容性和支持


    - 兼容性:DF3系列与DF11系列及其他兼容设备具有良好的兼容性,能够广泛应用于各类设备中。
    - 支持:厂商提供了详细的技术文档和工程图纸,以确保用户能够正确安装和使用。此外,还提供了在线技术支持和售后服务。

    常见问题与解决方案


    - 问题一:连接不稳定
    - 解决方案:检查是否有灰尘或污垢,重新进行清洁处理。
    - 问题二:电气连接不导通
    - 解决方案:确认接头安装是否正确,必要时请检查电线规格是否符合要求。
    - 问题三:焊接不良
    - 解决方案:严格按照温度曲线进行焊接,防止因温度过高导致连接器损坏。

    总结和推荐


    DF3系列2mm间距连接器凭借其独特的低轮廓设计、稳定的连接性能、广泛的温度湿度适应性以及强大的兼容性,在商业设备中表现出色。对于需要高可靠性和广泛环境适应性的场合,DF3系列是一个理想的选择。因此,我强烈推荐使用DF3系列连接器。

DF3-EP2428PCA参数

参数
类型 Connector Headers and PCB Receptacles
线规 24-28 AWG
触头镀层
触头端接 压接
触头镀层厚度 -
安装方式 压入式
零件状态 在售
包装方式 散装

DF3-EP2428PCA厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF3-EP2428PCA数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 触头 HIROSE ELECTRIC DF3-EP2428PCA DF3-EP2428PCA数据手册

DF3-EP2428PCA封装设计

查看详情并下载
Symbol
Footprint
3D Model
