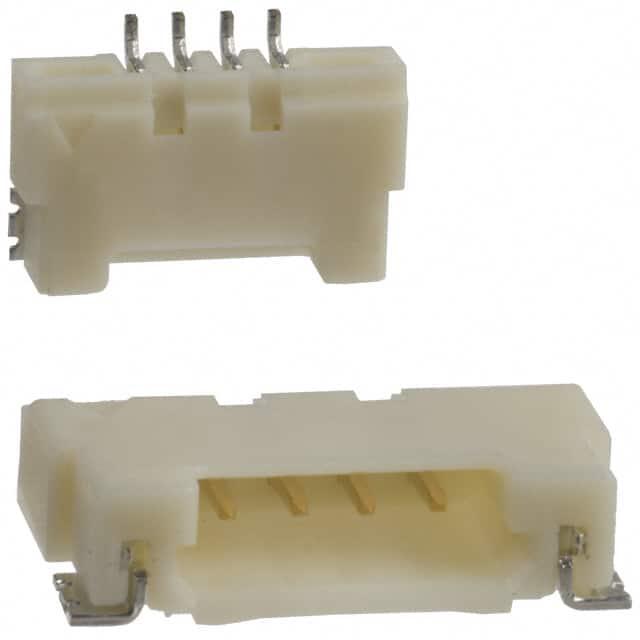

DF14A-4P-1.25H(56)

厂牌: HIROSE ELECTRIC
产品描述: Header,Push-Pull 1.25mm 1 4pin 1A 99nm 金 米黄色 贴片安装
供应商型号: H126017TR-ND
供应商: Digi-Key
标准整包数: 1000
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF14A-4P-1.25H(56)

DF14A-4P-1.25H(56)概述

    DF14 系列 1.25mm 超低轮廓压接连接器

    1. 产品简介


    DF14 系列是一款超低轮廓的压接连接器,特别适用于直角安装,旨在减小电路板上的占用空间。该连接器具有多种配置选项,能够广泛应用于 LCD、笔记本电脑、移动终端和小型商用设备等场合。

    2. 技术参数


    - 电流承载能力:1A
    - 电压等级:150V AC
    - 工作温度范围:-35°C 至 +85°C(注1)
    - 工作湿度范围:40% 至 80%
    - 存储温度范围:-10°C 至 +60°C(注2)
    - 存储湿度范围:40% 至 70%(注2)
    详细的技术规格如下:
    - 绝缘电阻:最小 500MΩ (100V DC)
    - 耐压:无闪络或绝缘击穿 (500V AC/1 分钟)
    - 接触电阻:最大 30mΩ (100mA 测量)
    - 插入/拔出力:0.15N 至 3N
    - 振动测试:无 1μs 或更长时间的电断路 (频率:10-55Hz,单振幅:0.75mm,每个方向 2 小时)
    - 恒温湿测试:96 小时,温度 40°C,湿度 90%-95%
    - 温度循环测试:5 周期,(-25°C 至 +35°C 至 +85°C 至 +35°C)
    - 耐用性测试:锡镀层 30 次,金镀层 50 次
    - 抗焊接热测试:组件无变形,影响性能(回流焊:推荐温度曲线;手工焊接:300°C,3 秒)

    3. 产品特点和优势


    1. 超低轮廓:特别适合空间有限的应用场景,能够减少 PCB 上的空间需求。
    2. 自动装配:配备真空吸附面,方便通过带状包装进行自动化装配。
    3. 四壁结构:提供良好的防扭转保护,防止插针错位并避免插座与板子摩擦引起的损坏。
    4. 镀层金属件:防止焊料剥离,提高可靠性。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于 LCD 显示屏、笔记本电脑、移动终端以及小型商业设备等。
    - 使用建议:在插入或拔出连接器时,保持平行角度操作以防止接触变形。对于焊接过程,需遵循推荐的温度曲线进行回流焊。

    5. 兼容性和支持


    DF14 系列连接器具有较好的通用性,可以与其他标准尺寸的连接器和设备兼容。制造商提供了详尽的支持文档和技术指南,确保用户能够正确安装和使用这些产品。

    6. 常见问题与解决方案


    - 问题 1:接触电阻偏高。
    - 解决办法:检查连接器是否安装到位,确认电缆是否按照推荐长度剥线。
    - 问题 2:连接不稳定。
    - 解决办法:确认连接器是否正确对齐并紧密连接,重新进行焊接或紧固。

    7. 总结和推荐


    DF14 系列连接器凭借其紧凑的设计、优良的性能和广泛的应用场景,在同类产品中具备显著的优势。其低轮廓、高可靠性及广泛的适用性使其成为在空间受限的应用中理想的连接解决方案。综上所述,强烈推荐在相关项目中选用该系列产品。

DF14A-4P-1.25H(56)参数

参数
触头镀层 - 配接
额定电流 1A
间距-配接 1.25mm
触头镀层厚度 - 配接 99nm
类型 Header,Push-Pull
针脚数 4pin
排数 1
防护等级 -
颜色 米黄色
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
