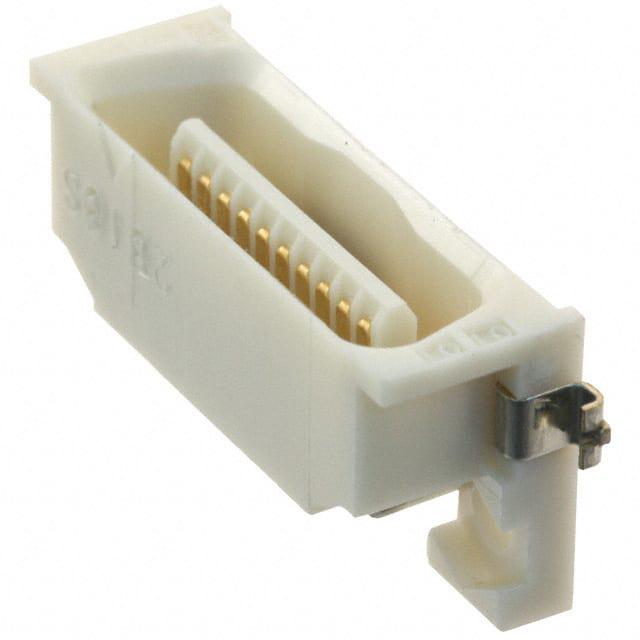

FX2-20P-0.635SH(71)

产品分类: D-Sub 连接器
厂牌: HIROSE ELECTRIC
产品描述: Plug 焊盘 2 20pin Polyphenylene Sulfide (PPS) 500mA 金 中心安装,贴片安装
供应商型号: CSJ-ST64547610
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC D-Sub 连接器 FX2-20P-0.635SH(71)

FX2-20P-0.635SH(71)概述


    产品简介


    1.27mm Pitch Multi-function Two Piece Connector (FX2系列)
    FX2系列是一类多功能两件式连接器,具有1.27mm的紧凑型间距设计。它专为计算机、外围设备及各类机械设备中的高密度电路板连接而设计。FX2系列因其灵活的应用和出色的性能而在市场上具有广泛的应用前景。

    技术参数


    - 电流额定值:0.5A
    - 电压额定值:125V AC
    - 操作温度范围:-55°C至+85°C(注意1)
    - 储存温度范围:-10°C至+60°C(注意2)
    - 操作湿度范围:40%至80%
    - 储存湿度范围:40%至70%(注意2)
    - 绝缘电阻:最小1000MΩ,测试条件为250V DC
    - 耐压能力:在1分钟内无闪络或击穿现象(测试电压为300V AC)
    - 接触电阻:最大45mΩ,测试条件为100mA
    - 振动耐受性:无超过1μs的电气断开现象,频率范围为10至55Hz,单振幅为0.75mm,每方向振动2小时
    - 稳态湿度耐受性:接触电阻最大55mΩ,绝缘电阻最小100MΩ,条件为温度40°C和湿度90%至95%,持续96小时
    - 温度循环耐受性:5个循环,条件为从-85°C到15°C到35°C,再回到15°C,每次转换时间为2至3分钟
    - 插拔耐久性:最大500次插拔后接触电阻仍小于等于55mΩ
    - 焊接热抗力:自动焊接条件下无任何影响性能的组件变形,温度为360°C,持续5秒;浸焊条件下温度为260°C,持续10秒

    产品特点和优势


    1. 多用途连接:通过不同类型的接口(如垂直型、水平型、堆叠型),可以轻松实现与多种产品线的兼容。
    2. 简便操作:提供一种方便的一键操作方式,方便用户安装和拆卸。
    3. 堆叠连接:支持高度可调的堆叠连接,使得安装更为灵活,范围为12mm至16mm。
    4. 防误插入机制:采用独特的机械结构防止误插入,并加强防松措施。
    5. 牢固结构:配备金属片加强焊锡强度,确保连接器的长期可靠性。
    6. 适用电缆类型:适用于特定型号的扁平电缆,且外径范围严格控制。
    7. 多样化型号选择:提供多个型号以适应不同的需求,如直角型、直通型、无清洁型、有清洁型等。

    应用案例和使用建议


    应用案例
    - 计算机与外设连接:FX2系列被广泛应用于计算机的主板、显卡和其他周边设备之间的连接。
    - 工业自动化设备:适用于自动化生产线中的各类传感器与执行机构的互连。
    - 通讯设备:广泛用于通讯设备的内部连接及外部设备间的数据传输。
    使用建议
    1. 确保正确的安装方向:在进行电缆与连接器的对接前,务必检查电缆的方向,避免误插入。
    2. 合理使用金属片:直角型连接器需根据实际情况选择是否使用金属片来提高焊接强度。
    3. 监控温度与湿度:安装过程中要特别注意环境温度和湿度,以避免因外界因素导致性能下降。

    兼容性和支持


    FX2系列连接器能够与大多数现有的工业标准兼容。 Hirose公司提供了详尽的技术支持服务,包括产品手册下载、在线FAQ解答等。此外,还可根据客户需求定制化生产。

    常见问题与解决方案


    1. 问题: 连接时无法正常锁定?
    - 解决方案: 检查锁扣是否正确到位,必要时可用细小工具轻轻推动使其完全就位。

    2. 问题: 电缆容易脱落?
    - 解决方案: 确认所用电缆符合要求且安装过程中没有损坏,并确保锁扣功能完好。

    总结和推荐


    FX2系列以其多用途的连接方式、简便的操作方法、可靠的性能表现及良好的环境适应性,成为了市面上极具竞争力的产品。特别是在高密度电路板的设计与制造中,能有效提升系统的稳定性和可靠性。对于追求高效能和高可靠性的应用场景,FX2系列是理想的选择。因此,我们强烈推荐该系列产品给那些寻求高品质连接解决方案的用户。

FX2-20P-0.635SH(71)参数

参数
额定电流 500mA
排数 2
触头镀层
外壳材料 Polyphenylene Sulfide (PPS)
针脚数 20pin
类型 Plug
颜色 -
端接 焊盘
安装方式 中心安装,贴片安装
零件状态 在售
包装方式 托盘
