首页  >  产品百科  >  HIF3H-6SA-2.54DSA(71)

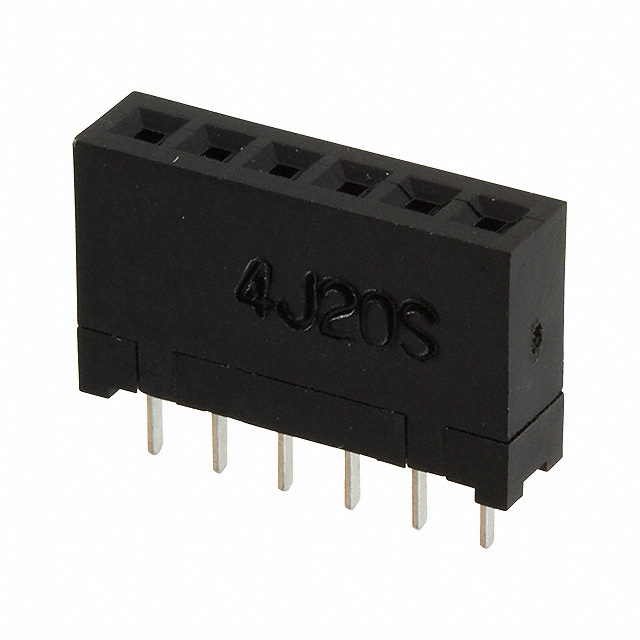

HIF3H-6SA-2.54DSA(71)

厂牌: HIROSE ELECTRIC
产品描述: Receptacle 2.54mm 1 6pin 3A 203nm 金 黑色 通孔安装
供应商型号:
供应商:
标准整包数: 0
HIROSE ELECTRIC 矩形连接器 - 针座 - 插座/母插口 HIF3H-6SA-2.54DSA(71)

HIF3H-6SA-2.54DSA(71)概述

    2.54mm Pitch Board to Board Connector HIF3H 系列

    产品简介


    HIF3H系列2.54mm间距板对板连接器是一款适用于多种电子设备的连接解决方案。它支持水平或垂直安装,能够连接不同电路板之间的数据和信号传输。这种连接器广泛应用于计算机、终端设备、办公自动化机器以及其他各种电子设备中。

    技术参数


    - 电流额定值:3A
    - 工作温度范围:-55°C至+85°C(包括由电流流动引起的温升)
    - 存储温度范围:-10°C至+60°C
    - 电压额定值:300V AC
    - 工作湿度范围:40%-70%
    - 绝缘电阻:1000MΩ(500V DC测试条件)
    - 耐电压强度:无闪络或绝缘击穿(1000V AC/1分钟)
    - 接触电阻:最大15mΩ(0.1A条件下测量)
    - 振动测试:频率10Hz至55Hz,单振幅0.75mm,各方向2小时
    - 稳态湿度:绝缘电阻最小1000Ω(在40°C和90%-95%湿度条件下持续96小时)
    - 温度循环:无损伤、裂纹或松动(循环过程为-55°C至+15°C至+125°C至+15°C,每步持续时间不超过5分钟,共5个周期)
    - 耐用性(插拔):最大接触电阻15mΩ,可进行500次插拔
    - 抗焊接热冲击:无影响性能的组件变形(浸焊:260°C持续10秒;手工焊接:360°C持续5秒)

    产品特点和优势


    1. 多功能连接:可水平或垂直连接电路板,增加设计灵活性。
    2. 广泛的兼容性:可以与HIF3H系列其他产品结合使用。
    3. 高可靠性和稳定性:通过严格的振动和温度循环测试,确保长期稳定工作。
    4. 优良的电气性能:低接触电阻和良好的耐电压能力,适合高速信号传输。

    应用案例和使用建议


    HIF3H系列连接器特别适合用于计算机、终端设备、办公自动化机器等领域的电子设备中。为了确保最佳性能,建议用户在设计电路时充分考虑连接器的工作环境,如温度、湿度和振动等条件,并遵循制造商提供的详细指导进行安装和维护。

    兼容性和支持


    该系列产品与其他HIF3H系列的产品具有高度兼容性,便于客户在项目中进行选择和搭配。HIROSE公司提供了详尽的技术支持和售后服务,确保客户在使用过程中能够获得及时的帮助。

    常见问题与解决方案


    - 问题1:接头插拔后接触电阻不稳定。
    - 解决方案:检查接头是否正确插入,确保清洁无污垢。如有必要,重新进行500次以上的插拔测试以确认接触稳定性。

    - 问题2:接头在高温环境下性能下降。
    - 解决方案:确保接头的工作温度在-55°C至+85°C范围内。若需在更高温度下工作,建议咨询制造商以获取适用型号的信息。

    总结和推荐


    综上所述,HIF3H系列2.54mm间距板对板连接器以其高可靠性、优良的电气性能和广泛的兼容性,在电子设备的电路板连接方面表现出色。对于需要高性能连接解决方案的客户,强烈推荐使用该系列产品。

HIF3H-6SA-2.54DSA(71)参数

参数
触头镀层 - 配接
针脚数 6pin
触头镀层厚度 - 配接 203nm
防护等级 -
排数 1
额定电流 3A
颜色 黑色
类型 Receptacle
间距-配接 2.54mm
安装方式 通孔安装
应用等级 通用级
零件状态 停产
包装方式 托盘

HIF3H-6SA-2.54DSA(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF3H-6SA-2.54DSA(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 插座/母插口 HIROSE ELECTRIC HIF3H-6SA-2.54DSA(71) HIF3H-6SA-2.54DSA(71)数据手册

HIF3H-6SA-2.54DSA(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
