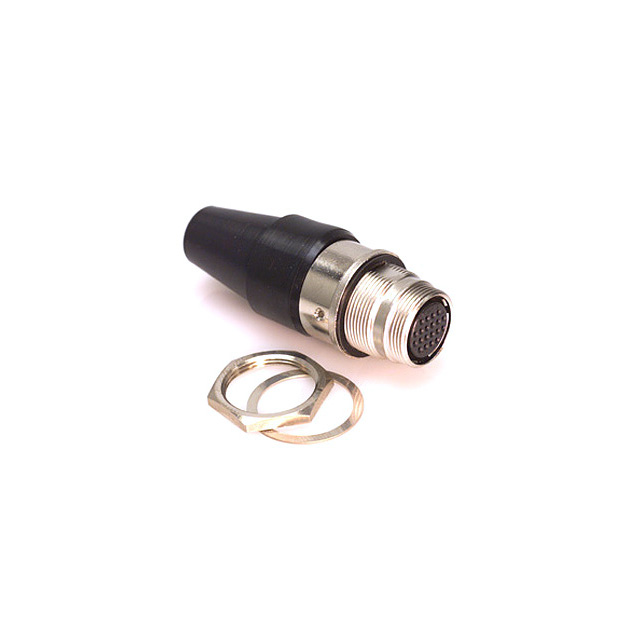

HR22-12TJD-20S(73)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 微型圆形连接器插座, HR22系列, 20芯, 电缆安装, 焊接
供应商型号: 7958215
供应商: 欧时
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 HR22-12TJD-20S(73)

HR22-12TJD-20S(73)概述

    高性能微型圆形连接器:HR22系列

    1. 产品简介


    HR22系列是一款高性能微型圆形连接器,广泛应用于工业自动化、交通运输、通信设备等领域。这种连接器不仅具备高可靠性,还具有防水功能,确保在各种恶劣环境中稳定运行。HR22系列提供了多种壳体配置和接触形式,适用于不同应用场景的需求。

    2. 技术参数


    - 额定电流:2A
    - 额定电压:交流100V,直流140V
    - 工作温度范围:-25°C至+85°C
    - 存储温度范围:-10°C至+60°C
    - 接触电阻:最大20mΩ(直流1A时测量)
    - 绝缘电阻:最小1,000 MΩ(直流100V时测量)
    - 耐压:无闪络或介质击穿(交流300V测量,持续一分钟)
    - 振动抵抗:无电气断开,10至500Hz,幅度0.75mm,加速度98 m/s²,三个方向各2小时
    - 冲击抵抗:无电气断开,加速度490 m/s²,持续时间11ms,三个方向各3次
    - 对接循环次数:100次
    - 防水性能:符合IP67和IP68标准,当连接器连接时可防水

    3. 产品特点和优势


    - 双重防水和非防水选项:防水和非防水连接器可以互相匹配,但会失去防水功能。
    - IP67/IP68防水等级:可在水深1米下放置30分钟(IP67)或2米下放置14天(IP68)。
    - 可选的压接和焊接端子:根据具体应用需求选择端子方式。
    - 螺母配置的插座:方便面板安装。
    - 插孔连接器可用作面板插孔:灵活应用于不同场合。

    4. 应用案例和使用建议


    - 应用案例:在工业自动化控制系统中用于传感器信号传输,在交通运输工具中用于电源和信号传输。
    - 使用建议:
    - 在连接器使用前,务必验证电缆组件的适用性。
    - 确保电路断电后进行连接和断开操作。
    - 保持连接器和插针远离硫化气体和其他有害环境条件。


    5. 兼容性和支持


    - 兼容性:可与同一系列的不同配置的连接器配合使用。
    - 技术支持:制造商提供详细的安装指南和技术文档,并可根据需要提供定制服务。

    6. 常见问题与解决方案


    - Q1:如何正确安装HR22连接器?
    - A1:遵循制造商提供的安装指南,确保电路断电后进行安装。
    - Q2:连接器在极端环境下使用时出现故障怎么办?
    - A2:检查连接器和焊接杯是否有腐蚀或氧化现象,必要时更换部件。
    - Q3:连接器端子有哪些型号可选?
    - A3:HR22系列提供了多种端子类型,如压接型和焊接型,具体型号需参考订货信息。

    7. 总结和推荐


    HR22系列连接器以其高性能、微型设计和高可靠性在各类应用中表现出色。它不仅具备优秀的防水性能,还能适应广泛的环境条件。建议在需要高可靠性的应用场景中选用此款连接器,以确保系统的长期稳定运行。强烈推荐给对连接器性能有严格要求的用户。

HR22-12TJD-20S(73)参数

参数
针脚数 20pin
触头镀层 - 配接
类型 Female Sockets,Jack,Threaded
颜色 银色,黑色
端接 焊盘
额定电流 2A
外壳材料 Zinc Alloy
安装方式 导线安装,自由悬挂,通孔安装,隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装
