首页  >  产品百科  >  BM23FR0.6-10DS-0.35V(895)

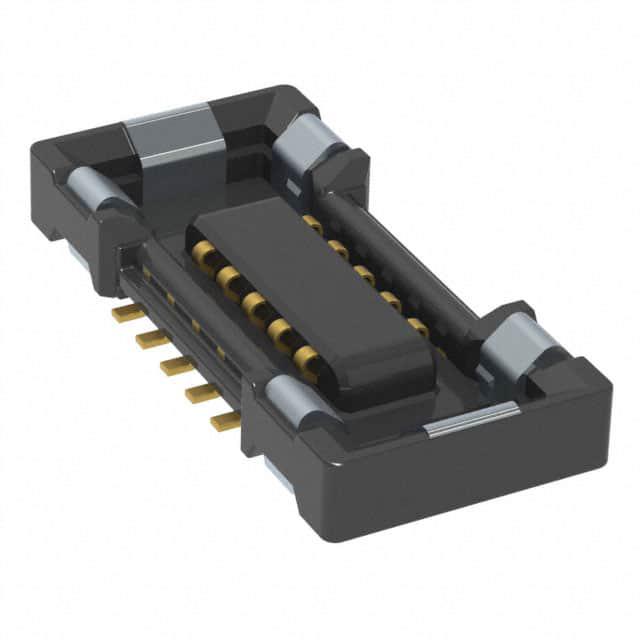

BM23FR0.6-10DS-0.35V(895)

厂牌: HIROSE ELECTRIC
产品描述: Center Strip Contacts,Receptacle 350μm 2 10pin 600μm 610μm 50nm 金 贴片安装
供应商型号: 4247009
供应商: 海外现货
标准整包数: 1000
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) BM23FR0.6-10DS-0.35V(895)

BM23FR0.6-10DS-0.35V(895)概述


    产品简介


    BM23FR0.6-10DP-0.35V 是一款适用于多种电子设备和系统的高可靠性连接器。主要应用于交流和直流电路,具有良好的电流承载能力和宽泛的工作温度范围。该连接器广泛用于消费电子、工业自动化设备以及汽车电子等领域。

    技术参数


    - 电流额定值: 0.3A
    - 电压范围: 30 V AC/DC
    - 工作温度范围: -10°C 至 +60°C
    - 存储温度范围: -55°C 至 +85°C (参见备注1)
    - 电气特性:
    - 绝缘电阻: 最小50MΩ
    - 耐压测试: 100V DC 或 100V AC 持续1分钟
    - 接触电阻: 最大100mΩ
    - 机械操作: 10次插拔后无损坏、裂纹或松动
    - 环境特性:
    - 振动测试: 频率10Hz至55Hz,加速度490 m/s²,持续时间11ms
    - 冲击测试: 加速度490 m/s²,持续时间11ms,方向3个
    - 温度循环测试: -55°C 至 +85°C, 5周期
    - 高温高湿测试: 40±2°C,相对湿度90%至95%,持续时间96小时
    - 硫化物测试: 25ppm,持续时间96小时,温度25°C,相对湿度75%±5%

    产品特点和优势


    - 高可靠性: 通过严格的质量控制和多项测试,确保在极端条件下的稳定运行。
    - 宽温度范围: 能够适应广泛的温度变化,确保在恶劣环境下正常工作。
    - 良好的电气特性: 具有低接触电阻和高绝缘电阻,保证电路的可靠性和稳定性。
    - 坚固耐用: 机械强度高,可承受多次插拔,寿命长。

    应用案例和使用建议


    应用案例:
    - 消费电子产品(如手机、平板电脑)
    - 工业自动化设备
    - 汽车电子系统
    使用建议:
    - 在使用前应确认连接器外观和电气特性符合要求。
    - 应避免在极端高温或低温环境中长时间使用,以延长使用寿命。
    - 在安装时应注意正确方向,避免错误插拔导致损坏。

    兼容性和支持


    - 兼容性: 本产品适用于标准的3.5mm连接器接口,可与市场上多数标准接口设备兼容。
    - 支持: 厂商提供全面的技术支持和售后服务,包括产品质量保证、技术咨询和维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔时卡顿 | 确认连接器是否有异物,必要时清洁后再进行插拔 |
    | 接触不良 | 检查连接器接触点是否有损伤或污染,如有需要更换新的连接器 |
    | 使用过程中发热严重 | 检查电路负载是否过大,调整负载或检查连接器是否匹配 |

    总结和推荐


    BM23FR0.6-10DP-0.35V 连接器以其出色的电气特性和宽泛的工作温度范围,在众多应用场景中表现出色。它在各种严苛条件下依然能够保持良好的性能,是一款值得信赖的产品。对于需要高可靠性的应用场景,我们强烈推荐使用这款连接器。

BM23FR0.6-10DS-0.35V(895)参数

参数
类型 Center Strip Contacts,Receptacle
间距 350μm
排数 2
触头镀层
板上高度 610μm
针脚数 10pin
接合堆叠高度 600μm
触头镀层厚度 50nm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BM23FR0.6-10DS-0.35V(895)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

BM23FR0.6-10DS-0.35V(895)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC BM23FR0.6-10DS-0.35V(895) BM23FR0.6-10DS-0.35V(895)数据手册

BM23FR0.6-10DS-0.35V(895)封装设计

查看详情并下载
Symbol
Footprint
3D Model
