DF3-5EP-2A

厂牌: HIROSE ELECTRIC
产品描述: Adapter,Wire Housings 1 5pin 3A 卡入式安装,按扣安装,面板安装
供应商型号: CSJ-ST50532727
供应商: 海外现货
标准整包数: 1

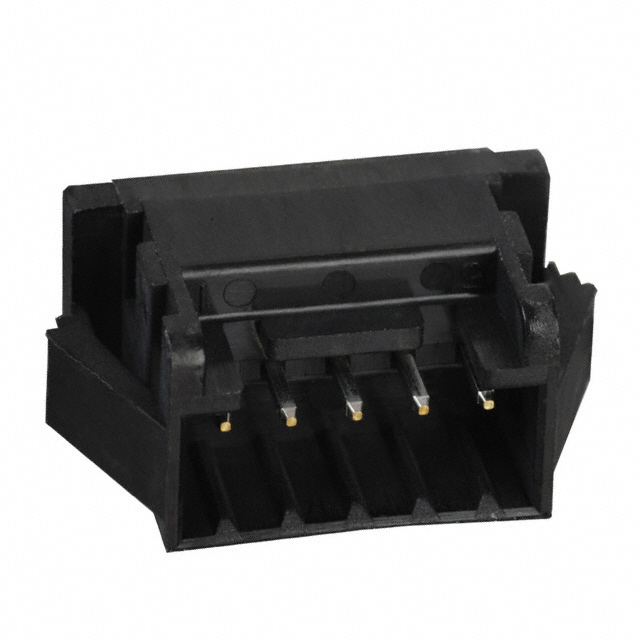

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF3-5EP-2A

DF3-5EP-2A概述


    产品简介


    DF3系列 2mm间距连接器
    DF3系列是一款适用于独立电线连接的2mm间距连接器,符合UL和CSA标准。本系列产品具有低剖面设计、多重线束处理能力和多种接触方式选择,使其非常适合应用于各类商业设备,如复印机和打印机等。

    技术参数


    - 额定电流:2A(26AWG),1A(28AWG)
    - 额定电压:250V AC,30V AC
    - 工作温度范围:-55°C至+105°C
    - 储存温度范围:-10°C至+60°C
    - 存储湿度范围:40%至70%
    - 防护等级:满足IEC 60695-2-11标准的阻燃性
    - 绝缘电阻:最小1000MΩ(500V DC)
    - 耐压能力:无闪络或绝缘击穿(650V AC,1分钟)
    - 接触电阻:最大30mΩ(100mA)
    - 插拔力:最小0.3N,最大4.4N
    - 振动测试:无1μs以上的电气断开
    - 湿热试验:96小时恒定状态测试
    - 温度循环试验:5个周期的温度变化试验
    - 耐焊接热:无影响性能的变形

    产品特点和优势


    1. 适应多种板设计:通过ID插座和ID连接器的组合,可以实现多种板设计。
    2. 低剖面设计:低高度设计使得安装更加灵活。
    3. 高可靠性连接:接触面积充分且稳定,确保连接的可靠性。
    4. 多连接形式:可水平或垂直连接,适用于不同场景。
    5. 多种接触类型:提供ID插头、直角焊盘、水平焊盘等不同类型的连接。
    6. 安全认证:符合UL和CSA标准,确保产品的安全性。
    7. 阻燃材料:使用阻燃材料制造,提高了产品的安全性。

    应用案例和使用建议


    DF3系列连接器广泛应用于商业设备,如复印机和打印机等。以下是具体的应用实例和使用建议:
    - 复印机:用于内部电路板的连接,确保稳定的数据传输和电力供应。
    - 打印机:在各种连接点上使用,以实现可靠的数据传输和电源管理。
    使用建议:
    - 在组装过程中要特别注意焊接温度,以防止损坏连接器。
    - 确保所有连接点都正确插入,避免松动导致的接触不良。

    兼容性和支持


    DF3系列连接器具有广泛的兼容性,可以与不同的电路板和设备接口进行连接。制造商提供了详尽的技术支持和售后服务,确保客户在使用过程中能够获得必要的帮助和支持。

    常见问题与解决方案


    1. 问题:连接不稳定,可能的原因是接触不良。
    解决方案:检查连接是否正确,确保插针完全插入,并进行适当的焊接。

    2. 问题:出现电气断开的情况。
    解决方案:检查是否有振动或其他外力干扰,必要时加固固定件。

    3. 问题:接触电阻过高。
    解决方案:检查是否有污垢或氧化,清洁接触点后重新插入。

    总结和推荐


    DF3系列2mm间距连接器凭借其低剖面设计、多种连接形式、高可靠性和广泛的适用性,成为了商业设备中不可或缺的组件。该产品经过严格的安全认证,确保了其在各类环境下的稳定性和可靠性。综上所述,DF3系列连接器是非常值得推荐的产品。

DF3-5EP-2A参数

参数
触头镀层 - 配接 -
间距-配接 -
触头镀层厚度 - 配接 -
颜色 -
类型 Adapter,Wire Housings
针脚数 5pin
额定电流 3A
排数 1
防护等级 -
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 袋装

DF3-5EP-2A厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF3-5EP-2A数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF3-5EP-2A DF3-5EP-2A数据手册

DF3-5EP-2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
