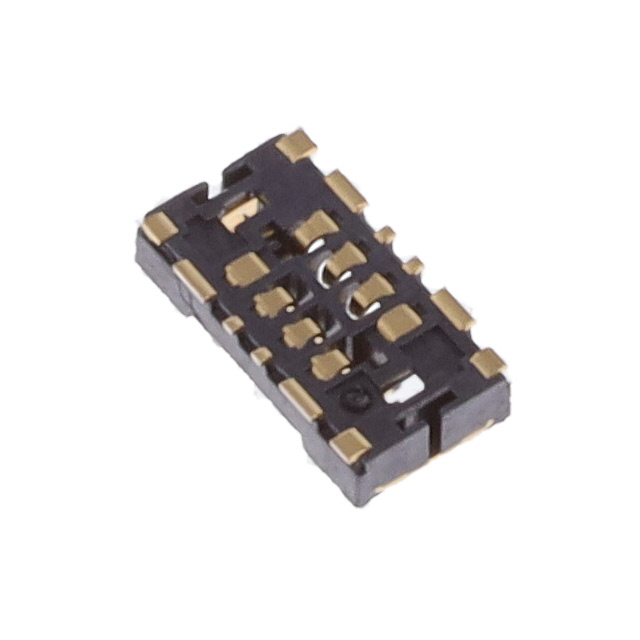

BM29B0.6-4DS/2-0.35V(51)

厂牌: HIROSE ELECTRIC
产品描述: Center Strip Contacts,Receptacle 350μm 2 4pin 600μm 610μm 50nm 金 SMD,P=0.35mm 贴片安装
供应商型号: BM29B0.6-4DS/2-0.35V(51)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) BM29B0.6-4DS/2-0.35V(51)

BM29B0.6-4DS/2-0.35V(51)概述


    产品简介


    本产品为BM29B0.6-4DS/2-0.35V电子元器件,主要用于各种连接和信号传输应用。它具备高可靠性及稳定的工作性能,广泛应用于工业自动化、汽车电子、医疗设备等多个领域。本产品的设计和制造遵循JIS C 5402和IEC 60512标准。

    技术参数


    - 额定电压:30V AC/DC
    - 电流信号触点:0.3A
    - 电源触点:3.0A
    - 接触电阻:信号触点最大100mΩ,电源触点最大30mΩ(测试条件:1kHz,1mA,20mV AC)
    - 绝缘电阻:最小1000MΩ(测试条件:100V DC)
    - 耐压能力:150V AC持续1分钟,无闪络或击穿现象
    - 机械操作:插拔10次后,信号触点最大电阻100mΩ,电源触点最大电阻30mΩ;无损伤、裂纹或松动
    - 振动测试:频率范围10到55Hz再到10Hz,单振幅0.75mm,10个循环,三个方向,无电气中断超过1μs,无损伤、裂纹或松动
    - 冲击测试:加速度490m/s²,脉冲持续时间11ms,三个方向各三次,无电气中断超过1μs,无损伤、裂纹或松动
    - 温度变化测试:-55°C至+85°C,周期30分钟,不超过5次循环,无损伤、裂纹或松动;信号触点最大电阻100mΩ,电源触点最大电阻30mΩ
    - 湿热测试:暴露于40±2°C,相对湿度90-95%,持续96小时,无损伤、裂纹或松动;信号触点最大电阻100mΩ,电源触点最大电阻30mΩ
    - 二氧化硫腐蚀测试:暴露于25PPM二氧化硫中96小时,温度25°C,相对湿度75%,无损伤、裂纹或松动

    产品特点和优势


    1. 高可靠性:经过多项严格的机械和环境测试,确保长期稳定运行。
    2. 宽工作温度范围:从-40°C到85°C,适合各种严苛的工业环境。
    3. 良好的电气性能:低接触电阻和高绝缘电阻保证了信号传输的准确性。
    4. 抗腐蚀能力强:二氧化硫腐蚀测试表明该产品具有出色的抗腐蚀性能。

    应用案例和使用建议


    应用案例
    本产品适用于多种复杂环境,例如汽车电子系统、工业自动化控制系统、医疗设备等。在这些应用中,它能够提供稳定的信号传输和电力供应,确保系统的可靠性和稳定性。
    使用建议
    - 在安装过程中应注意避免过度弯曲或施加过大的力,以防止接触点损坏。
    - 定期检查电气连接是否松动或氧化,及时进行清洁和紧固。
    - 对于高温或腐蚀环境下的应用,应特别关注产品的防护措施,确保长期稳定运行。

    兼容性和支持


    本产品与其他标准连接器兼容,可以轻松集成到现有的系统中。制造商提供了详细的技术支持和维护文档,用户可通过官方渠道获得相应的技术支持和售后服务。

    常见问题与解决方案


    1. 问题:接触电阻过高
    - 解决方法:检查连接是否松动或存在氧化,必要时重新焊接或更换新的连接器。
    2. 问题:电气连续性不稳定
    - 解决方法:检查是否有机械损伤或腐蚀,必要时进行清洁或更换部件。
    3. 问题:绝缘电阻降低
    - 解决方法:检查是否存在湿气或其他污染物,定期清洁和干燥,必要时进行替换。

    总结和推荐


    综上所述,BM29B0.6-4DS/2-0.35V是一款高性能、高可靠性的电子元器件。其广泛的应用范围、优异的电气和机械性能使其成为工业和汽车领域的理想选择。如果您需要一个稳定可靠的连接器,这款产品将是您的不二之选。强烈推荐使用。

BM29B0.6-4DS/2-0.35V(51)参数

参数
接合堆叠高度 600μm
触头镀层厚度 50nm
类型 Center Strip Contacts,Receptacle
间距 350μm
排数 2
触头镀层
板上高度 610μm
针脚数 4pin
通用封装 SMD,P=0.35mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BM29B0.6-4DS/2-0.35V(51)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

BM29B0.6-4DS/2-0.35V(51)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC BM29B0.6-4DS/2-0.35V(51) BM29B0.6-4DS/2-0.35V(51)数据手册

BM29B0.6-4DS/2-0.35V(51)封装设计

查看详情并下载
Symbol
Footprint
3D Model
