首页  >  产品百科  >  HIF3F-34PA-2.54DSA(71)

HIF3F-34PA-2.54DSA(71)

厂牌: HIROSE ELECTRIC
产品描述: Header,Latch Holder 2.54mm 2 34pin 1A 203nm 金 黑色 通孔安装
供应商型号: JY-HIF3F-34PA-2.54DSA(71)
供应商: 云汉优选
标准整包数: 1

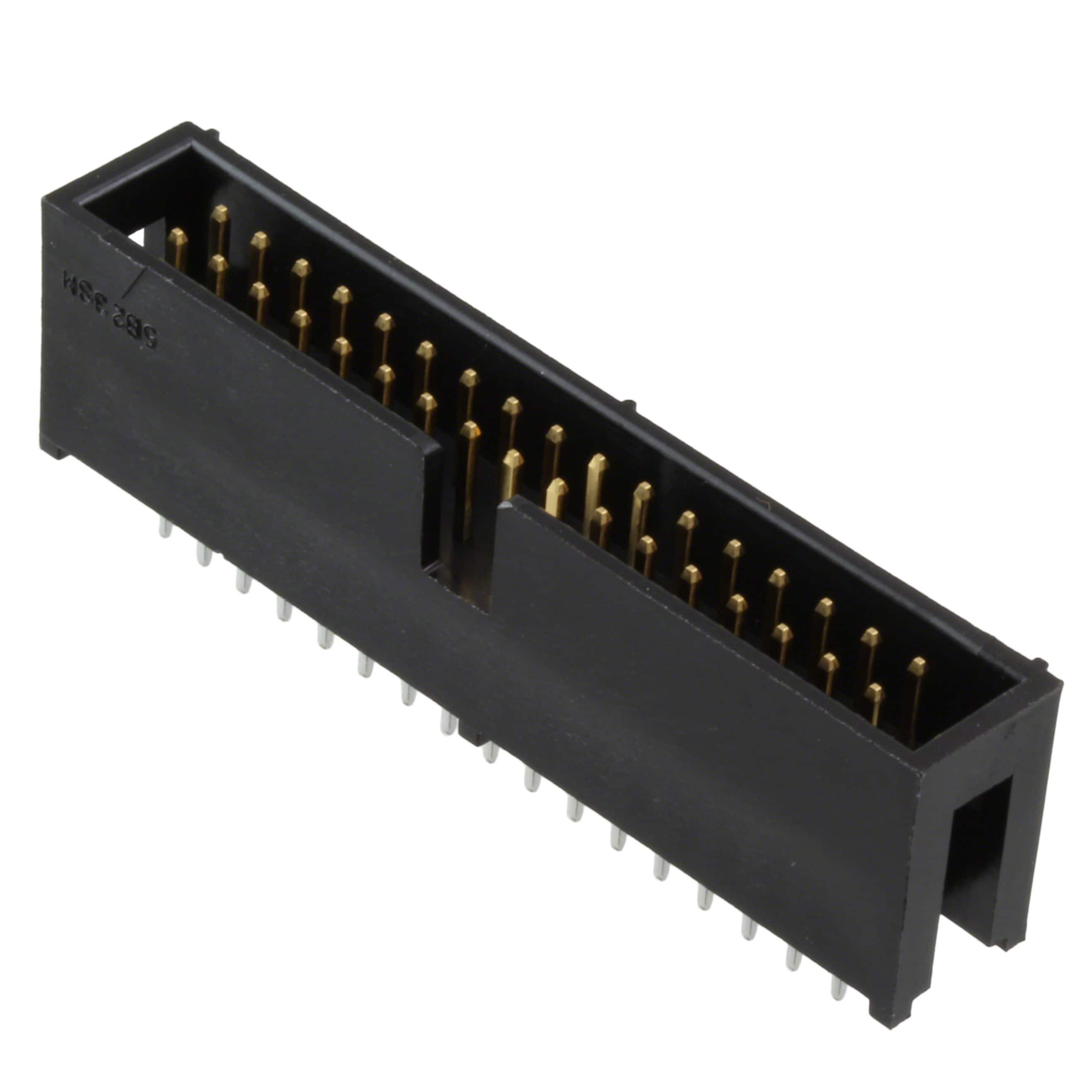

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIF3F-34PA-2.54DSA(71)

HIF3F-34PA-2.54DSA(71)概述

    HIF3F系列:防反插式盒型针座连接器

    产品简介


    HIF3F系列是一种专为预防反插而设计的盒型针座连接器。它广泛应用于计算机、终端设备、平板电脑(PPC)、各种电子设备、办公自动化设备等领域。这款连接器的主要特点是防止反插设计,这有助于提高设备的安全性和可靠性。

    技术参数


    - 绝缘电阻:最小1000MΩ
    - 耐压值:直流500V,交流650V(1分钟)
    - 额定电流:1A
    - 电压等级:交流200V
    - 接触电阻:最大15mΩ
    - 额定工作温度范围:-55°C至+85°C
    - 储存温度范围:-10°C至+60°C
    - 储存湿度范围:40%至70%
    - 振动测试:频率10到55Hz,单振幅0.75mm,各方向2小时,共6小时
    - 温循测试:-55°C至+125°C,5个循环
    - 耐焊接热测试:波峰焊260°C持续10秒,手工焊接360°C持续5秒

    产品特点和优势


    HIF3F系列的显著特点在于其防反插设计,可以有效防止错误插入,从而提高连接器的安全性和可靠性。此外,它还具有良好的耐压、耐温、耐湿性能,适合多种严苛的应用环境。这种连接器不仅能够保证电路的稳定运行,还能延长设备的使用寿命。

    应用案例和使用建议


    HIF3F系列常用于需要高可靠性的电子设备中,例如计算机主板、医疗设备、通信设备等。为了确保最佳性能,在安装时应遵循以下建议:
    - 在焊接过程中要控制好温度和时间,避免对连接器造成损害。
    - 确保连接器正确插入,以避免由于误插导致的短路或其他故障。

    兼容性和支持


    HIF3F系列与HIF3B系列具有良好的兼容性。供应商提供全面的技术支持和售后服务,包括安装指南、维修手册和技术咨询。用户还可以通过访问Hirose官方网站上的RoHS搜索页面来确认产品状态,确保符合环保标准。

    常见问题与解决方案


    - 问题1:连接器无法正确插入
    - 解决方案:检查插头和插座的型号是否匹配,确保防反插结构正常工作。

    - 问题2:连接器出现接触不良
    - 解决方案:检查连接器是否有污渍或损坏,必要时清洁或更换连接器。

    总结和推荐


    HIF3F系列是一款高性能的防反插盒型针座连接器,适用于各种高可靠性要求的应用场合。其独特的防反插设计、优良的电气特性和广泛的温度适应能力使其在市场上具备较强的竞争力。因此,我们强烈推荐此款连接器给需要高可靠性连接解决方案的用户。

HIF3F-34PA-2.54DSA(71)参数

参数
防护等级 -
间距-配接 2.54mm
额定电流 1A
触头镀层 - 配接
排数 2
颜色 黑色
触头镀层厚度 - 配接 203nm
类型 Header,Latch Holder
针脚数 34pin
安装方式 通孔安装
零件状态 在售
包装方式 托盘

HIF3F-34PA-2.54DSA(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF3F-34PA-2.54DSA(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC HIF3F-34PA-2.54DSA(71) HIF3F-34PA-2.54DSA(71)数据手册

HIF3F-34PA-2.54DSA(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
