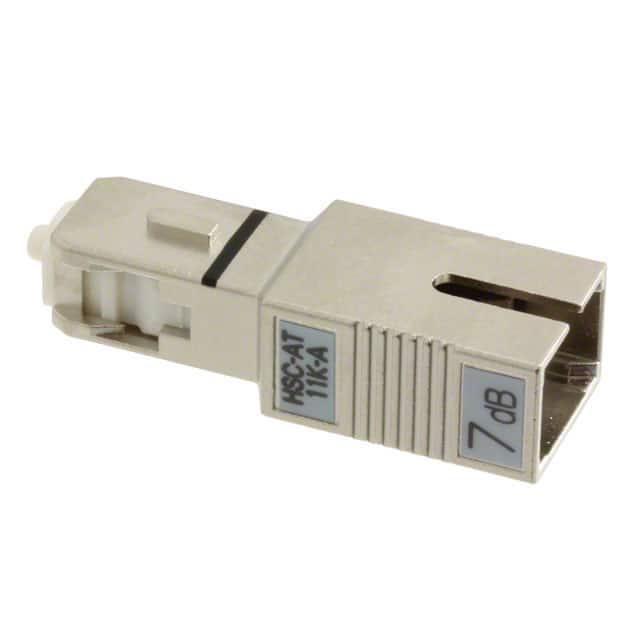

HSC-AT11K-A07

产品分类: 光纤衰减器
厂牌: HIROSE ELECTRIC
产品描述: 7dB
供应商型号: CSJ-ST49316400
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 光纤衰减器 HSC-AT11K-A07

HSC-AT11K-A07概述


    产品简介


    产品名称:HSC-AT11系列 SC Type 固定衰减器(单模)
    产品类型:
    - 这是一款专为单模光纤设计的固定衰减器,符合IEC 61754-4 (JIS C 5973)标准。
    主要功能:
    - 调节光通信网络中的光功率水平。
    - 支持高输入功率,最大可达250mW。
    应用领域:
    - 广泛应用于光通信网络中,特别是在需要高度可靠性的应用场合,例如汽车领域。

    技术参数


    电气特性:
    - 衰减值: 提供多种衰减值,从0 dB到30 dB不等,满足不同应用场景的需求。
    - 波长范围: 支持1310 nm和1550 nm两个常用波长。
    - 插入损耗: 通过测量不同波长下的插入损耗来确保性能稳定。
    - 回波损耗:
    - AdPC (高级PC)抛光类型:≥40 dB
    - UPC抛光类型:≥50 dB
    - APC抛光类型:≥60 dB
    - 最大输入功率: 250 mW
    - 耐温范围: 工作温度范围-40°C至+75°C,储存温度范围-40°C至+85°C。
    机械特性:
    - 插入和拔出力不超过19.6N。
    - 检测保持力(用于φ2.499±0.0005mm的锆石套筒):2.0N至3.9N。
    - 疲劳寿命:500次插拔。
    环境特性:
    - 高低温循环测试:-40°C至+80°C。
    - 高湿测试:湿度90%至96%,温度-10°C至+65°C,时长480小时。
    - 高温老化测试:85°C下500小时。
    - 低温老化测试:-40°C下500小时。
    - 盐雾测试:5%浓度盐雾中48小时无显著腐蚀。
    材料:
    - 主体材料:锌合金。
    - 套管材料:氧化锆。

    产品特点和优势


    独特功能:
    - 兼容简化SC插头/插座,保证良好的连接性。
    - 可与水平双工适配器相邻安装,便于安装布线。
    - 提供三种抛光类型(AdPC、UPC和APC),适应不同的应用需求。
    市场竞争力:
    - 宽泛的衰减量选择,适用于多种应用场景。
    - 高可靠性,能够在恶劣环境下稳定工作。
    - 多种光纤类型的支持,增加灵活性。

    应用案例和使用建议


    应用案例:
    - 在光通信网络中进行光功率调节,特别是在汽车领域,对可靠性要求较高。
    使用建议:
    - 在选择合适的衰减值时,应考虑实际应用中的光功率需求,避免过度衰减导致信号丢失。
    - 在高温、高湿或盐雾环境下使用时,注意定期检查并确保设备的稳定运行。

    兼容性和支持


    兼容性:
    - 与简化SC插头/插座兼容。
    - 与水平双工适配器相邻安装,便于集成。
    支持信息:
    - 生产商提供详细的技术文档和技术支持服务,对于特定应用的复杂问题,可联系公司代表获取进一步的帮助。

    常见问题与解决方案


    常见问题:
    1. 信号质量下降: 可能是由于光纤连接松动或衰减值设置不当导致。
    解决方案: 检查连接是否牢固,并调整适当的衰减值。
    2. 设备损坏: 在高温或高湿环境中长时间工作可能导致设备损坏。
    解决方案: 使用前检查环境条件是否符合设备的工作范围,必要时采取额外的防护措施。

    总结和推荐


    综合评估:
    - HSC-AT11系列 SC Type 固定衰减器具有宽泛的衰减量选择和高可靠性,特别适合在恶劣环境下使用。
    - 提供多种光纤类型的支持,增加了设备的灵活性和适用性。
    推荐:
    - 推荐在光通信网络特别是需要高可靠性的汽车领域的应用中使用。设备的设计和制造质量保证了其长期稳定运行,值得用户信赖。

HSC-AT11K-A07参数

参数
光纤类型 -
衰减 7dB
零件状态 停产
包装方式 袋装

HSC-AT11K-A07厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HSC-AT11K-A07数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 光纤衰减器 HIROSE ELECTRIC HSC-AT11K-A07 HSC-AT11K-A07数据手册

HSC-AT11K-A07封装设计
