FH12-26S-0.5SH(55)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 26pin 米黄色 2mm FFC,FPC 500mA 金 底部 SMD,P=0.5mm 贴片安装 17.1mm(长度)*6.4mm(高度)
供应商型号: AV-A-FH12-26S-0.5SH(55)
供应商: Avnet
标准整包数: 2000

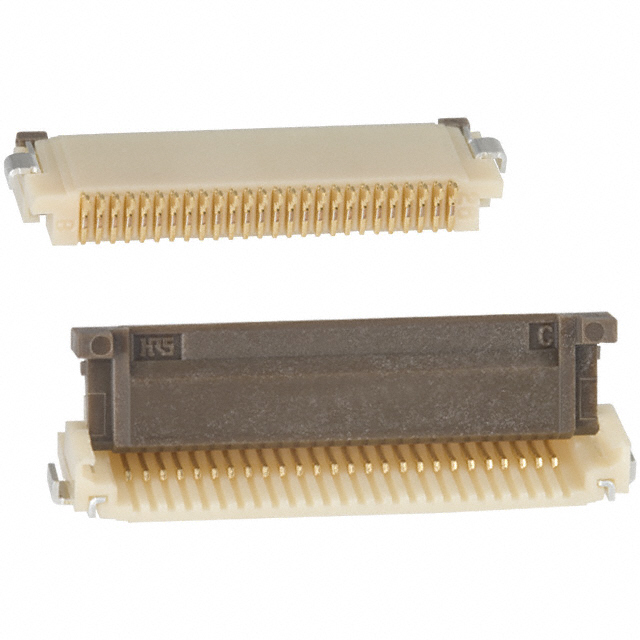

HIROSE ELECTRIC FFC/FPC连接器 FH12-26S-0.5SH(55)

FH12-26S-0.5SH(55)概述


    产品简介


    FH12系列柔性扁平电缆/柔性印刷电路连接器是专门为0.5毫米和1毫米间距设计的产品。这类连接器主要用于柔性扁平电缆(FPC)和柔性印刷电路板(FFC)之间的可靠连接,广泛应用于消费电子、通讯设备及医疗电子设备等领域。

    技术参数


    | 参数 | 规格 |

    | 额定电流 | 0.5A DC(通过所有触点时,实际使用电流为额定值的70%) |
    | 工作温度范围 | -40°C至+85°C |
    | 储存温度范围 | -10°C至+50°C |
    | 额定电压 | 50V AC |
    | 操作湿度范围 | 相对湿度90%以下 |
    | 储存湿度范围 | 相对湿度90%以下 |
    | 接触材料 | 磷青铜,镀金 |

    产品特点和优势


    - 一键式旋转零插入力(ZIF)机制:便于操作,仅需轻压即可完成连接。
    - 清晰的触觉反馈:当接头正确插接时,会发出明显的触觉点击声,确保连接可靠性。
    - 高密度安装支持:相较于滑动锁定连接器,本产品可以更紧凑地安装在PCB中心,提供更大的灵活性。
    - 顶部接触、底部接触及垂直安装三种模式:根据实际需求灵活选择连接方式。
    - 1毫米间距产品:除了0.5毫米间距外,我们还提供1毫米间距的产品。
    - 强化致动器:对于FH12S型号,提供了带强化致动器的版本,进一步提高产品的抗破坏能力。

    应用案例和使用建议


    - 手机和平板电脑:由于其小尺寸和高可靠性,该连接器非常适合用于手机和平板电脑内部的柔性电路连接。
    - 医疗电子设备:在这些要求极高可靠性的应用场合,FH12系列连接器可以确保长期稳定运行。
    - 可穿戴设备:轻薄小巧的设计使得它在穿戴式设备上表现出色,易于集成且美观。
    使用建议:
    - 在设计电路板时,注意确保连接器周围有足够的空间以方便操作。
    - 确保在连接器插接前,FPC/FFC导电面与连接器的接触表面完全贴合。

    兼容性和支持


    - 兼容性:FH12系列连接器具有多种不同的触点数量和间距,适合各种不同的应用场景,可以与其他符合行业标准的FPC/FFC配合使用。
    - 技术支持:厂商提供详尽的技术文档和支持服务,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确认触点是否完全对齐,必要时检查并重新固定。 |
    | 插拔过程中损坏 | 使用正确的操作力度,避免过度施力。 |
    | 导电不良 | 确认镀金层无破损,必要时进行清洁处理。 |

    总结和推荐


    FH12系列连接器凭借其独特的设计、高可靠性以及广泛的适用性,在多个领域展现出卓越性能。如果您正在寻找一种既方便又可靠的FPC/FFC连接解决方案,FH12系列无疑是一个非常值得推荐的选择。无论是便携式电子产品还是医疗设备,其强大的功能和稳定性都使其成为理想之选。

FH12-26S-0.5SH(55)参数

参数
外壳颜色 米黄色
板上高度 2mm
间距 500μm
额定电流 500mA
扁平柔性类型 FFC,FPC
连接器/触头类型 底部
针脚数 26pin
触头镀层
端接 焊盘
长*宽*高 17.1mm(长度)*6.4mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH12-26S-0.5SH(55)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH12-26S-0.5SH(55)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH12-26S-0.5SH(55) FH12-26S-0.5SH(55)数据手册

FH12-26S-0.5SH(55)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.4422 ¥ 3.9133
4000+ $ 0.4256 ¥ 3.7663
6000+ $ 0.4074 ¥ 3.6052
12000+ $ 0.3911 ¥ 3.4608
库存: 12000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 7826.6
