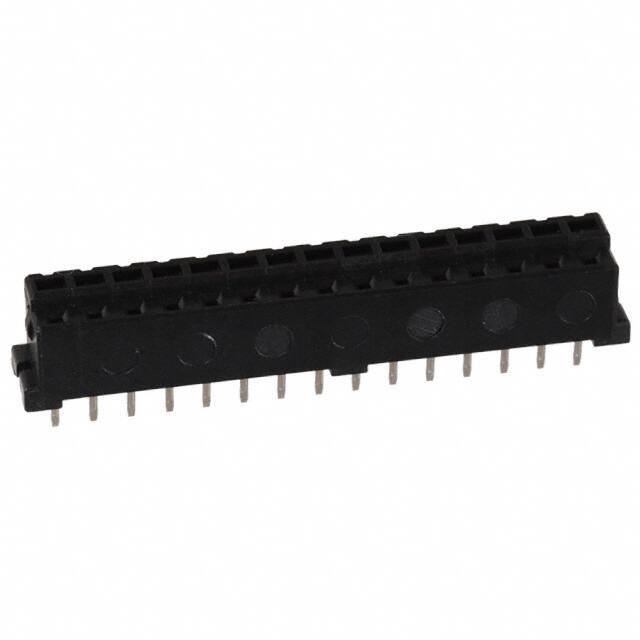

DF3-15S-2DSA(55)

厂牌: HIROSE ELECTRIC
产品描述: Friction Lock,Receptacle 2mm 1 15pin 3A 203nm 金 黑色 通孔安装
供应商型号: CSJ-ST61371995
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 插座/母插口 DF3-15S-2DSA(55)

DF3-15S-2DSA(55)概述


    产品简介


    DF3系列:2mm间距接线端子连接器(通过UL和CSA认证)
    DF3系列是一款专为独立电线连接设计的高可靠性2mm间距连接器,由日本著名制造商Hirose Electric Co., Ltd.生产。此系列产品经过严格的UL和CSA认证,确保其在商业及工业环境中的安全性和稳定性。其灵活的设计能够满足多种板级设计需求,广泛应用于复印机、打印机等办公设备以及需要高效电气连接的场合。

    技术参数


    以下是DF3系列连接器的关键技术规格和性能参数:
    | 参数 | 值 |

    | 电流容量 | 针座:3A |
    | 电压等级 | 额定值:30V AC |
    | 线缆尺寸 | 22-24 AWG:3A
    26 AWG:2A
    28 AWG:1A |
    | 工作温度范围 | -55°C至+105°C |
    | 工作湿度范围 | 40%-80%(无冷凝情况) |
    | 存储温度范围 | -10°C至+60°C |
    | 存储湿度范围 | 40%-70% |
    其他关键性能包括:
    - 绝缘电阻:最低1000 MΩ @ 500V DC
    - 耐压强度:650V AC,持续1分钟
    - 接触电阻:最大30 mΩ
    - 插拔力:最小0.3N,最大4.4N

    产品特点和优势


    DF3系列连接器的独特之处在于其高度灵活性和兼容性,能够适应不同类型的安装方式和连接需求:
    - 多样化设计:提供针座、插头和垂直/水平插座等多种选择,以满足不同的板级设计要求。
    - 低剖面设计:高度仅为6.8mm至7.5mm,适合空间受限的应用环境。
    - 可靠连接:通过了UL和CSA双重认证,确保高可靠性。
    - 抗热能力:符合Glow Wire标准(IEC 60695-2-11),可承受高温环境。

    应用案例和使用建议


    应用案例
    DF3系列连接器广泛应用于办公设备如打印机和复印机中,同时也适用于医疗设备、工业控制系统等领域。其小尺寸和高密度连接使其成为紧凑型设计的理想选择。
    使用建议
    为了最大化连接器的性能,请注意以下几点:
    - 在进行焊接操作时,应严格遵守推荐的温度曲线,避免过热导致损坏。
    - 定期检查连接点的状态,防止因冷焊或腐蚀导致接触不良。
    - 确保连接器安装牢固,避免震动引起的松动。

    兼容性和支持


    DF3系列连接器支持SMT贴片和通孔两种安装方式,可以轻松集成到现有的电路板设计中。此外,厂商提供了详尽的技术支持文档和售后服务,包括产品选型指南和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔过程中接触电阻过大 | 检查插针是否正确插入,清洁插针表面 |
    | 连接器外观变形 | 检查焊接温度是否超标,调整焊接参数 |
    | 连接器无法保持稳定插拔 | 确认安装方向正确,检查是否有异物阻塞插孔 |

    总结和推荐


    综上所述,DF3系列连接器凭借其小巧的外形、出色的电气特性和多功能性,在各类高密度连接场景中表现出色。其广泛的适用性和优秀的质量保证使其成为许多行业用户的首选。如果您正在寻找一款高性能、高可靠性的2mm间距连接器,DF3系列无疑是值得推荐的产品。

DF3-15S-2DSA(55)参数

参数
防护等级 -
类型 Friction Lock,Receptacle
触头镀层 - 配接
颜色 黑色
排数 1
触头镀层厚度 - 配接 203nm
间距-配接 2mm
针脚数 15pin
额定电流 3A
安装方式 通孔安装
零件状态 在售
包装方式 管装
