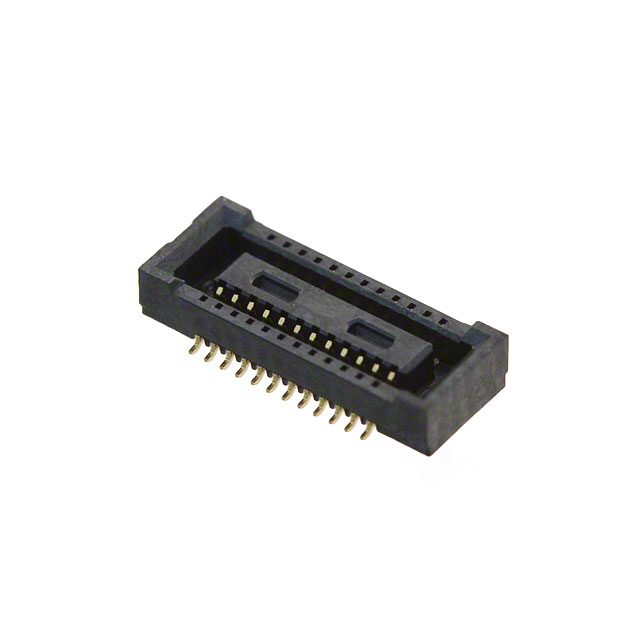

DF40C-24DS-0.4V(51)

厂牌: HIROSE ELECTRIC
产品描述: 焊盘 400μm 2 24pin 1.5mm 51nm 金 黑色 SMD,P=0.4mm 贴片安装 7.4mm(长度)*3.38mm(高度)
供应商型号: 26M-DF40C-24DS-0.4V(51)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 板垫片/叠接器(板对板) DF40C-24DS-0.4V(51)

DF40C-24DS-0.4V(51)概述

    DF40系列连接器技术手册

    产品简介


    DF40系列是板对板(Board-to-Board)和板对柔性印刷电路(Board-to-FPC)连接器。该系列连接器具有0.4mm的极细间距,适用于多种高度(1.5mm至4.0mm),为需要高密度安装的应用提供了出色的解决方案。

    技术参数


    以下是DF40系列连接器的关键技术规格和性能参数:
    - 额定电流:0.3A
    - 额定电压:AC/DC 30V
    - 工作温度范围:-35°C到+85°C
    - 工作湿度范围:20%到80%
    - 储存温度范围:-10°C到+60°C
    - 储存湿度范围:40%到70%
    - 绝缘电阻:最小50MΩ(使用DC 100V测量)
    - 耐电压:AC 100V,持续1分钟无闪络或击穿
    - 接触电阻:最大90mΩ(使用AC 20mV, 1kHz, 1mA测量)

    产品特点和优势


    1. 高密度安装:紧凑设计,最小宽度仅为3.38mm,非常适合空间受限的应用。
    2. 多级堆叠高度选择:提供六种不同的堆叠高度(1.5mm、2.0mm、2.5mm、3.0mm、3.5mm、4.0mm),增加了应用的灵活性。
    3. 高接触可靠性:尽管体积小,但具备强接触力和有效的接合长度(0.45mm,1.5mm堆叠高度)。采用锁定系统防止意外断开,并且接合时有清晰的触觉反馈。
    4. 优秀的自校准能力:通过导引肋条允许高达0.33mm的自我校准。
    5. 结构强化与减震设计:双侧增强了抗冲击能力,提高了耐用性。
    6. 防焊料渗入设计:镍镀层隔挡,保护接触区不受焊料渗入影响。
    7. 防污染设计:接合后的设计可防止灰尘和其他碎片进入接触点,从而减少短路风险。
    8. 符合RoHS标准:环境友好,不使用限制物质。
    9. 高速信号传输与噪声防护:屏蔽型可用于高带宽信号传输,同时提供噪声防护。

    应用案例和使用建议


    - 应用实例:汽车、工业自动化设备和消费电子产品等对可靠性要求较高的场合。
    - 使用建议:对于特殊应用需求,如汽车领域的高可靠度要求,请联系公司代表获取进一步信息。

    兼容性和支持


    - 兼容性:该系列连接器可以与其他标准配件配合使用。
    - 支持与维护:请参阅产品手册获取详细的技术支持信息。

    常见问题与解决方案


    1. 问题:如何避免焊接过程中的损坏?
    - 解决方案:严格按照推荐的温度曲线进行回流焊接,手焊时使用不超过350°C的焊铁,焊接时间不超过3秒。
    2. 问题:如何确保正确的堆叠高度?
    - 解决方案:按照具体型号和规格的要求进行选择,严格按照设计规范进行PCB布局。

    总结和推荐


    DF40系列连接器以其高密度安装、多级堆叠高度选择和卓越的接触可靠性在同类产品中脱颖而出。其结构强化设计、防污染及噪音防护能力使其成为许多高要求应用的理想选择。强烈推荐使用DF40系列连接器,特别是在需要紧凑、可靠的板对板或板对柔性电路连接的应用场景中。

DF40C-24DS-0.4V(51)参数

参数
间距 400μm
端接 焊盘
排数 2
长度- 堆叠高度 1.5mm
针脚数 24pin
触头镀层 - 柱(配接)
触头镀层厚度 - 柱(配接) 51nm
颜色 黑色
长*宽*高 7.4mm(长度)*3.38mm(高度)
通用封装 SMD,P=0.4mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

DF40C-24DS-0.4V(51)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF40C-24DS-0.4V(51)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 板垫片/叠接器(板对板) HIROSE ELECTRIC DF40C-24DS-0.4V(51) DF40C-24DS-0.4V(51)数据手册

DF40C-24DS-0.4V(51)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.8605
10+ ¥ 1.5094
100+ ¥ 1.2698
500+ ¥ 1.1765
1000+ ¥ 1.0959
库存: 4733
起订量: 1 增量: 5000
交货地:
最小起订量为:1
合计: ¥ 1.86
直接购买
加入购物车
