首页  >  产品百科  >  DF13EA-10DP-1.25V(21)

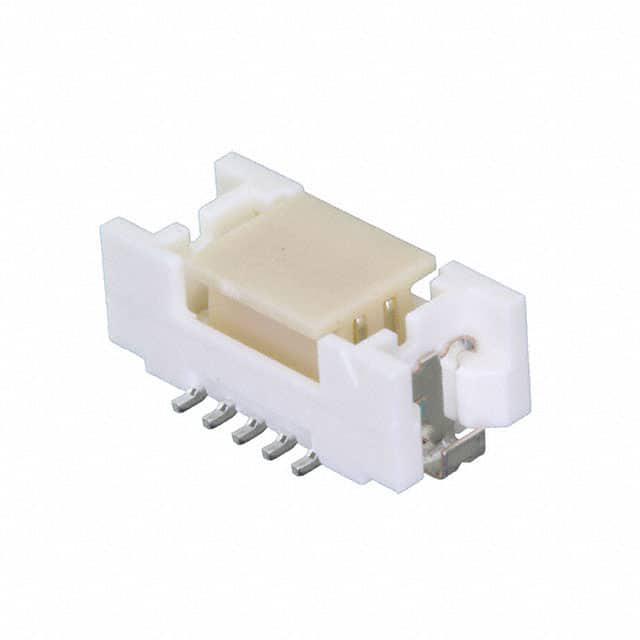

DF13EA-10DP-1.25V(21)

厂牌: HIROSE ELECTRIC
产品描述: Header,Push-Pull 1.25mm 2 10pin 1A 1μm 铜,锡铜 米黄色 贴片安装
供应商型号: H125315TR-ND
供应商: Digi-Key
标准整包数: 1000
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF13EA-10DP-1.25V(21)

DF13EA-10DP-1.25V(21)概述

    DF13系列 1.25mm间距微型压接连接器技术手册

    产品简介


    DF13系列是一款具备UL认证的1.25mm间距微型压接连接器,广泛应用于笔记本电脑、移动终端、微型商业设备及各种消费电子产品,如摄像机。此系列连接器提供了直型和弯角型两种型号,以适应不同类型的安装需求。

    技术参数


    DF13系列连接器的主要技术参数如下:
    - 尺寸
    - 直型:安装高度为5.8mm(表面贴装)
    - 弯角型:安装高度分别为5.3mm(直型)和3.6mm(弯角型)

    - 电气特性
    - 绝缘电阻:最小500MΩ(施加100V直流电)
    - 耐电压:无闪络或绝缘击穿(500V交流电/1分钟)
    - 接触电阻:最大30mΩ(100mA测试电流)
    - 环境适应性
    - 工作温度范围:-35°C至+85°C
    - 储存温度范围:-10°C至+60°C
    - 湿度范围:储存时为20%至80%,操作时为20%至80%
    - 耐用性
    - 插拔次数:锡镀层30次,金镀层50次
    - 耐焊接热:最大250°C/10秒(回流焊)

    产品特点和优势


    1. 微型设计
    - 低轮廓设计,直型安装高度仅5.8mm(直型)/3.6mm(弯角型),便于空间受限的应用场合。

    2. 多接触点设计
    - 双排设计可实现多达40个接触点,相比单排设计提高了30%的密度。

    3. 自动装配兼容
    - 采用真空吸收区的基座确保自动装配,提供卷带包装(可选管状包装)。

    4. 集成基本功能
    - 设计有防误插结构,防止误插入。表面贴装(SMT)基座上带有金属加固件,防止焊料剥落。

    应用案例和使用建议


    DF13系列连接器在多种设备中得到了广泛应用,例如:
    - 笔记本电脑内部布线
    - 手机等移动设备电路板之间的连接
    - 小型商业设备内部布线
    使用建议:
    1. 在进行插拔操作时,应确保与连接器平行对准,避免倾斜插入或拔出超过30°,以免造成接触变形或损坏。
    2. 严格按照推荐的焊接温度曲线进行回流焊,最多进行两次,每次之间要恢复正常温度。
    3. 清洁时,避免使用会影响插入/拔出感觉的清洁剂,除非事先咨询供应商。

    兼容性和支持


    DF13系列连接器支持自动装配,提供卷带包装和管状包装两种选择。HIROSE公司还提供了详细的技术支持文档和标准,如压接质量标准(ETAD-H0895-00, ETAD-H0953-00)和线到板连接器使用手册。

    常见问题与解决方案


    1. 问题:如何避免插拔过程中接触变形?
    - 解决方法:确保在进行插拔操作时,保持连接器与插座平行,避免倾斜超过30°。

    2. 问题:是否可以重复焊接?
    - 解决方法:推荐最多进行两次回流焊,每次之间需要恢复到正常温度。

    总结和推荐


    DF13系列1.25mm间距微型压接连接器凭借其高密度设计、可靠的机械性能和自动化装配能力,在紧凑空间内提供了高效且稳定的连接解决方案。它的多重接触点设计显著提升了可靠性,适用于广泛的应用领域。总体来说,这款连接器具有卓越的品质和广泛的适用性,强烈推荐在相关项目中使用。

DF13EA-10DP-1.25V(21)参数

参数
排数 2
针脚数 10pin
触头镀层厚度 - 配接 1μm
颜色 米黄色
触头镀层 - 配接 铜,锡铜
额定电流 1A
防护等级 -
间距-配接 1.25mm
类型 Header,Push-Pull
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

DF13EA-10DP-1.25V(21)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF13EA-10DP-1.25V(21)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF13EA-10DP-1.25V(21) DF13EA-10DP-1.25V(21)数据手册

DF13EA-10DP-1.25V(21)封装设计

查看详情并下载
Symbol
Footprint
3D Model
