JR13WP-3S(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Plug,Threaded 焊盘 3pin Aluminum Alloy 10A 银 黑色 导线安装,自由悬挂,通孔安装
供应商型号: HR1319-ND
供应商: Digi-Key
标准整包数: 1

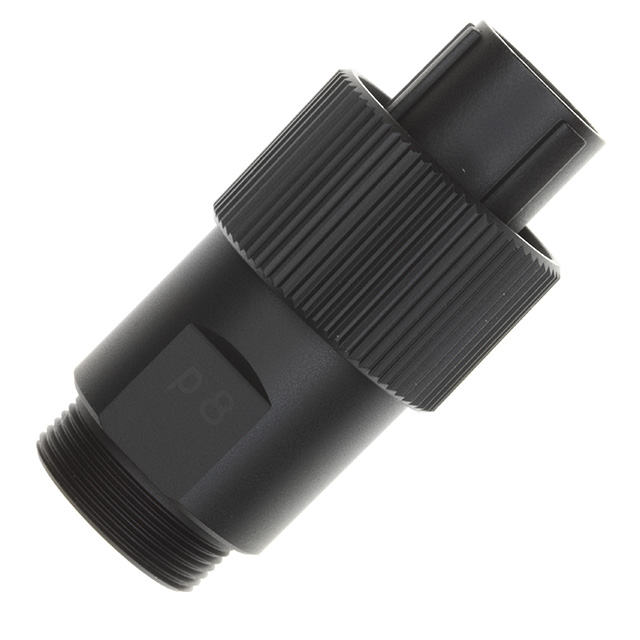

HIROSE ELECTRIC 圆形连接器 JR13WP-3S(71)

JR13WP-3S(71)概述

    # 高效防水圆形连接器:JR-W 系列技术详解

    产品简介


    JR-W 系列防水圆形连接器是由 Hirose Electric 公司推出的一系列高性能连接器,适用于恶劣环境下的应用需求。其设计目标是提供卓越的防水性能、抗腐蚀能力及稳定的电气性能。这款产品广泛应用于汽车工业、工业自动化、船舶制造以及其他对环境适应性强的领域。
    主要功能
    - 防水性能:IP67 和 IP68 的防水等级确保在深达 2 米的水中长时间浸泡而无渗水现象。
    - 高可靠性:通过严格的振动、冲击及温度循环测试,保障长期稳定运行。
    - 多样化的型号选择:涵盖从 3 至 24 个触点的各种组合,满足不同应用场合的需求。
    应用领域
    - 汽车电子系统(如动力总成控制模块)
    - 工业设备(如机器人手臂控制器)
    - 航空航天与国防装备
    - 医疗器械设备
    - 海洋工程与水下作业设备

    技术参数


    以下是 JR-W 系列连接器的关键技术指标汇总:
    | 参数类别 | 规格说明 |

    | 电流容量 | - 壳体尺寸 13:3A 时为 10A;5A 时为 5A |
    - 壳体尺寸 16:7A 时为 10A;10A 时为 5A |
    - 壳体尺寸 21:10A 时为 10A;16A 时为 5A |
    - 壳体尺寸 25:4A 时为 30A;16A 时为 10A;24A 时为 5A |
    | 电压等级 | - 壳体尺寸 13/16/21:最高 100V AC 或 140V DC |
    - 壳体尺寸 25:4A 时为 300V AC/420V DC;其他情况为 100V AC/140V DC |
    | 工作温度范围 | 操作温度:-25°C 至 +85°C |
    存储温度:-10°C 至 +60°C |
    | 绝缘电阻 | 最小值 1,000MΩ(湿态下);100MΩ(干燥条件下) |
    | 接触电阻 | 最大值 5mΩ |

    产品特点和优势


    特点
    1. IP67/IP68 等级防水设计:可完全防止灰尘侵入,并在浸没条件下表现出色。
    2. 耐腐蚀性外壳:采用镀黑铬处理的铝合金材质,增强了抗氧化和防盐雾侵蚀的能力。
    3. 多触点灵活性:提供从单个到多个触点的多种配置选项,适用于复杂电路连接需求。
    4. 便捷安装方式:支持手动与自动压接工具配套使用,简化装配流程。
    优势
    - 在极端气候条件下依然保持优异表现。
    - 长寿命设计减少了维护频率,降低了总体成本。
    - 完全符合 RoHS 标准,环保且安全可靠。

    应用案例和使用建议


    典型应用场景
    - 新能源汽车充电桩:JR-W 系列连接器常用于电动汽车快速充电接口,确保恶劣天气下的正常供电。
    - 海洋探测设备:在深海环境中,此类连接器能够有效隔绝水分,保护内部电子元件免受损害。
    使用建议
    - 检查电缆规格:根据连接器的具体型号,选用合适直径和材质的电缆以匹配触点。
    - 注意安装顺序:按照手册中的步骤进行组装,特别注意锁紧力矩值的精确控制。
    - 定期维护检查:长时间使用后应对密封圈状态进行检测,必要时更换老化部件。

    兼容性和支持


    JR-W 系列连接器具有良好的兼容性,能与其他品牌的同类产品互换使用。同时,Hirose 提供全方位的技术支持服务,包括定制化解决方案、现场培训和技术文档下载等。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 连接松动 | 确保所有螺栓均已拧紧至规定扭矩值 |
    | 渗水 | 检查密封圈完整性并更换损坏部分 |
    | 接触不良 | 使用专用工具正确压接导线 |

    总结和推荐


    综上所述,JR-W 系列防水圆形连接器凭借其出色的防水性能、抗腐蚀能力和广泛的适用范围,在工业及特殊环境下展现了强大的竞争力。它不仅满足了现代电子产品对于可靠性的严格要求,还提供了极大的便利性和灵活性。因此,我们强烈推荐这一系列产品作为高端电子设备连接的理想选择。
    如果您正在寻找一款能够在严苛环境中长期稳定工作的连接器,JR-W 系列将是您的不二之选!

JR13WP-3S(71)参数

参数
颜色 黑色
端接 焊盘
额定电流 10A
外壳材料 Aluminum Alloy
针脚数 3pin
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级,汽车级,电信级
零件状态 停产
包装方式 散装

JR13WP-3S(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR13WP-3S(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR13WP-3S(71) JR13WP-3S(71)数据手册

JR13WP-3S(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
