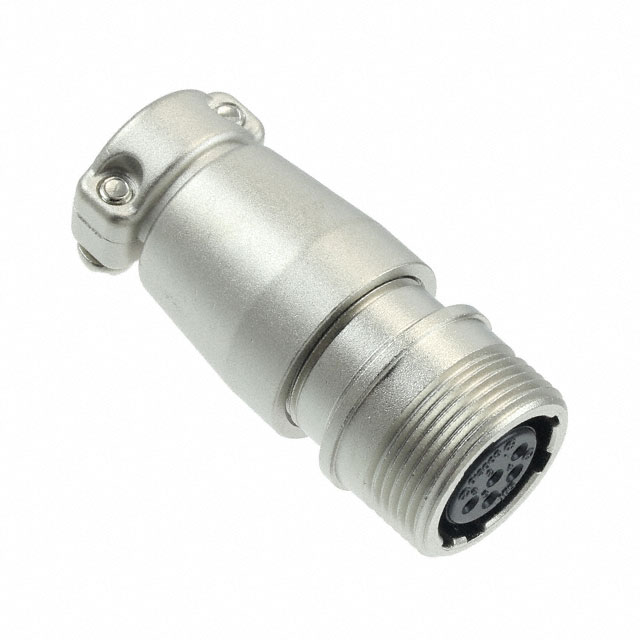

JR13JK-5S

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Jack,Threaded 焊盘 5pin Aluminum Alloy 5A 银 银色 导线安装,自由悬挂,通孔安装
供应商型号: CSJ-ST50108865
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JR13JK-5S

JR13JK-5S概述

    JR 系列圆形连接器

    产品简介


    JR系列圆形连接器是符合日本工业标准(JIS C 5432)的产品,适用于各种家用电器。这些连接器通过确保高质量的连接,满足广泛的电气设备需求。它们通常用于需要高可靠性的应用场合,例如汽车、电信和自动化设备。

    技术参数


    - 电流等级
    - Shell Size 13: 3针:10A;5针:5A
    - Shell Size 16: 7针:10A;10针、14针:5A
    - Shell Size 21: 10针:10A;16针、26针:5A(压接型:3A)
    - Shell Size 25: 4针:30A;5针、16针:10A;24针:5A(压接型:3A)
    - 电压等级
    - Shell Size 13: 3针、5针:交流250V、直流350V
    - Shell Size 16: 7针、10针、14针:交流250V、直流350V
    - Shell Size 21: 10针、16针、26针:交流250V、直流350V
    - Shell Size 25: 4针:交流1000V、直流1400V;5针、16针、24针:交流250V、直流350V
    - 操作温度范围: -25°C 至 +85°C
    - 储存温度范围: -10°C 至 +60°C
    - 接触电阻: 最大5mΩ(部分型号为10mΩ)
    - 绝缘电阻: 最小1000MΩ
    - 耐电压测试: 无闪络或介电击穿(1分钟交流1000V,部分型号为3000V)
    - 振动/冲击测试: 没有电气中断(大于10μs)

    产品特点和优势


    - 高可靠性: 采用银镀层接触,确保在各种恶劣环境下仍能保持良好的电气连接。
    - 宽广的工作温度范围: 可适应从-25°C到+85°C的环境,适用于各种气候条件。
    - 坚固耐用: 经过严格的机械性能测试,能够在极端条件下保持稳定。
    - 多种尺寸和配置: 提供多种壳体尺寸和触点数量选择,以适应不同的应用需求。

    应用案例和使用建议


    - 汽车工业: 高可靠性要求的应用中(如汽车),适合用于传感器、控制器和其他电气组件之间的连接。
    - 电信设备: 在电信基站中,可以用于电源系统和信号传输。
    - 自动化设备: 用于机器人、工业控制系统中,保证稳定的电力和数据传输。
    使用建议:
    - 确保在高温、潮湿或含有硫化物气体的环境中使用时,定期检查银镀层状态,防止接触不良。
    - 在高振动或冲击环境下使用时,确保正确的安装方式和固定,避免松动。

    兼容性和支持


    - 兼容性: 本系列连接器提供多种接口类型(螺纹锁紧插头、螺纹锁紧插座、卡口锁紧插头等),可与其他相应类型的连接器兼容。
    - 支持和服务: 请联系厂商代表获取更多技术支持和服务信息。

    常见问题与解决方案


    1. 问题: 镀银表面变色。
    - 解决方案: 定期清洁,确保暴露在低污染环境中。
    2. 问题: 接触电阻增大。
    - 解决方案: 检查并重新压接或焊接接触端子。
    3. 问题: 连接松动。
    - 解决方案: 检查安装是否正确,必要时重新安装。

    总结和推荐


    JR系列圆形连接器具有高度的可靠性和广泛的应用范围。它们在恶劣环境下表现出色,适合多种工业应用。如果你的应用对连接器的性能有较高要求,这些连接器将是理想的选择。建议在关键应用中优先考虑。

JR13JK-5S参数

参数
颜色 银色
端接 焊盘
额定电流 5A
外壳材料 Aluminum Alloy
针脚数 5pin
触头镀层 - 配接
类型 Female Sockets,Jack,Threaded
安装方式 导线安装,自由悬挂,通孔安装
零件状态 最后售卖
包装方式 散装,袋装

JR13JK-5S厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR13JK-5S数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR13JK-5S JR13JK-5S数据手册

JR13JK-5S封装设计

查看详情并下载
Symbol
Footprint
3D Model
