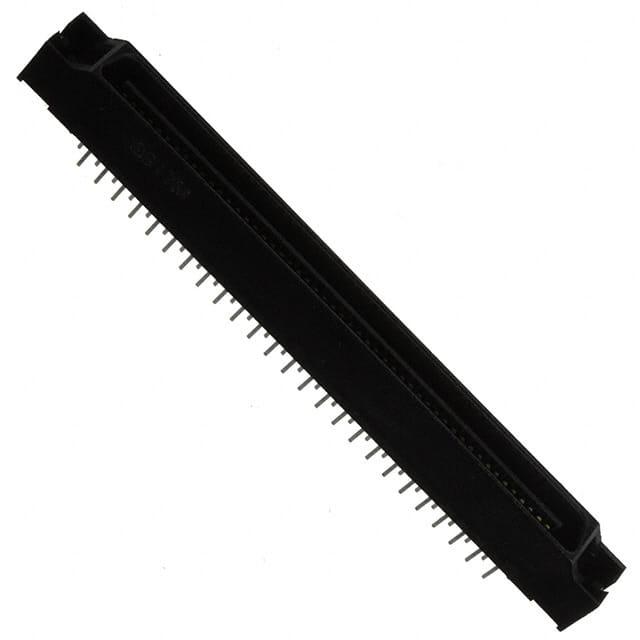

FX2BA-100PA-1.27DSA(71)

厂牌: HIROSE ELECTRIC
产品描述: Plug 焊盘 2 100pin 200nm 金 中心安装,通孔安装
供应商型号: FX2BA-100PA-1.27DSA(71)
供应商: 云汉优选
标准整包数: 60
HIROSE ELECTRIC D-Sub/D形连接器 - 并口 FX2BA-100PA-1.27DSA(71)

FX2BA-100PA-1.27DSA(71)概述


    产品简介


    产品名称:FX2系列 1.27mm间距多功能二件式连接器
    产品类型:该连接器属于多功能二件式连接器,适用于板对板和板对电缆等多种应用场景。
    主要功能:FX2系列连接器提供多种安装方式(如通孔型、表面贴装型、垂直型和电缆连接型),并具备独特的误插入预防机制、防焊料膨胀设计以及易于操作的锁扣系统。
    应用领域:广泛应用于计算机、外围设备以及各种机器等场景。

    技术参数


    - 额定电流:0.5A
    - 工作温度范围:-55°C至+85°C
    - 存储温度范围:-10°C至+60°C
    - 电压等级:125V AC
    - 湿度范围:工作湿度为40%至80%,存储湿度为40%至70%
    - 绝缘电阻:最小值为1000 MΩ(在250V DC条件下)
    - 耐压强度:无击穿现象,300V AC/1分钟
    - 接触电阻:最大值为45 mΩ(100 mA条件下)
    - 振动测试:无1μs以上的电气断开(频率:10至55 Hz,单振幅:0.75 mm,每个方向2小时)
    - 湿度稳态测试:接触电阻≤55 mΩ,绝缘电阻≥100 MΩ(温度40°C,湿度90%至95%,持续96小时)
    - 温度循环测试:接触电阻≤55 mΩ,绝缘电阻≥100 MΩ(温度循环从-85°C至15-35°C,持续5个周期)
    - 耐用性测试:接触电阻≤55 mΩ,插拔次数500次
    - 焊接热阻抗测试:组件无变形影响性能(手动焊接:360°C,5秒;波峰焊接:260°C,10秒)

    产品特点和优势


    - 多种安装方式:提供垂直型、水平型和电缆连接等多种安装方式,适用范围广。
    - 简便的操作:通过独特的锁扣系统,实现了简易的一触式操作,方便快捷。
    - 误插入预防机制:设计了防止误插入的结构,提高了连接的安全性和可靠性。
    - 防焊料膨胀设计:特别适合直插式焊盘,在焊锡过程中能有效防止焊料膨胀。
    - 可定制化:高度灵活的设计可以适应不同的高度需求,便于产品开发和定制。

    应用案例和使用建议


    应用案例:计算机主板上常见的板对板连接应用,例如在服务器机箱中实现多个主板之间的连接。此外,还可以用于工业自动化设备中的传感器与控制器之间的连接。
    使用建议:在实际应用中,建议根据具体的应用场景选择合适的安装方式,如垂直型、水平型或电缆连接型。对于需要高度可靠性的应用,可以选择带有误插入预防机制的产品,以提高系统的稳定性和安全性。

    兼容性和支持


    - 兼容性:与多种电子元器件和其他设备具有良好的兼容性,确保了广泛的适用性。
    - 支持服务:制造商提供了详尽的技术文档和支持服务,包括安装指南、维护手册和技术咨询,帮助用户快速解决问题。

    常见问题与解决方案


    - Q:如何确保连接器的正确插入?
    - A:建议用户在插入前检查锁扣是否已解锁,并确保接触部位清洁无污物。

    - Q:长时间存储后如何恢复连接器性能?
    - A:在长时间存储后,可以通过预热处理来恢复连接器的性能,避免焊点氧化。

    - Q:如何应对震动环境?
    - A:建议使用加强型固定装置,并进行适当的结构设计,以提高连接器在震动环境下的稳定性。

    总结和推荐


    综合评估:FX2系列1.27mm间距多功能二件式连接器凭借其高度灵活的设计、简便的操作和卓越的性能,使其成为多领域电子设备连接的理想选择。它不仅适用于计算机、外围设备以及各种机械设备的连接需求,还具有出色的耐用性和可靠性。
    推荐使用:基于以上分析,强烈推荐使用FX2系列1.27mm间距多功能二件式连接器。无论是从技术性能还是实际应用角度考虑,它都是一款值得信赖的产品。

FX2BA-100PA-1.27DSA(71)参数

参数
类型 Plug
端接 焊盘
排数 2
触头镀层
针脚数 100pin
触头镀层厚度 200nm
安装方式 中心安装,通孔安装
零件状态 在售
包装方式 托盘

FX2BA-100PA-1.27DSA(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2BA-100PA-1.27DSA(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub/D形连接器 - 并口 HIROSE ELECTRIC FX2BA-100PA-1.27DSA(71) FX2BA-100PA-1.27DSA(71)数据手册

FX2BA-100PA-1.27DSA(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
