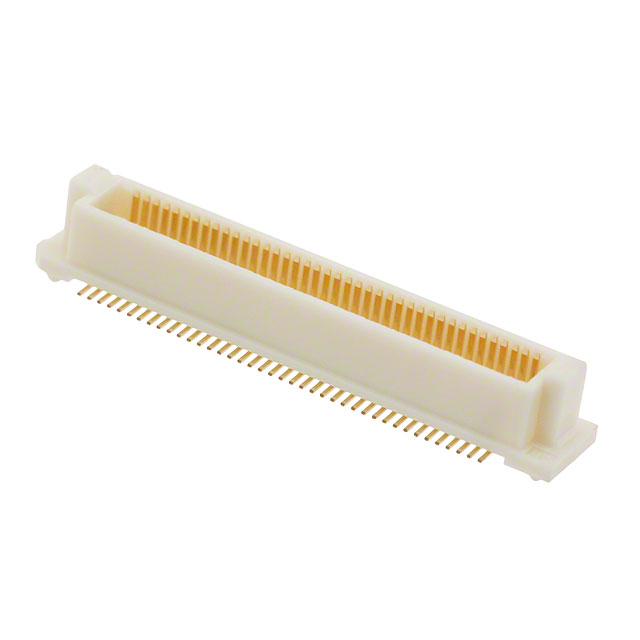

FX8C-80S-SV(91)

厂牌: HIROSE ELECTRIC
产品描述: Center Strip Contacts,Receptacle 600μm 2 80pin 5mm,6mm,7mm,9mm,11mm 3.96mm 金 贴片安装 30.6mm(长度)*7mm(高度)
供应商型号: CSJ-ST28706535
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX8C-80S-SV(91)

FX8C-80S-SV(91)概述


    产品简介


    产品类型: FX8系列和FX8C系列的堆叠式连接器。
    主要功能: 这些连接器主要用于实现不同高度(3mm至16mm)之间的电子组件之间的连接。
    应用领域: 汽车、工业自动化、通信设备、医疗设备等对可靠性要求高的场合。

    技术参数


    - 绝缘电阻: ≥1000MΩ@250VDC
    - 耐电压: 无闪络或绝缘击穿@300VAC/1min
    - 接触电阻: ≤45mΩ@100mA(FX8系列),≤80mΩ@100mA(FX8C系列)
    - 振动测试: 频率10至55Hz,振幅0.75mm,每个方向2小时
    - 湿度测试: 在温度40°C和湿度90%到95%的环境下持续96小时
    - 温度循环测试: 5个周期,每周期为-55°C至85°C
    - 焊锡热冲击测试: 无组件变形影响性能
    - 额定电流: 0.4A
    - 额定电压: 100VAC
    - 操作温度范围: -55°C至+85°C
    - 存储温度范围: -10°C至+60°C

    产品特点和优势


    - 高度可调: 连接器的高度可以调节,范围从3mm到16mm,适用于多种应用场合。
    - 自动对接辅助: 内置导向肋和斜面,允许±0.6mm的错位并确保轻松对接。
    - 防止错误插入: 连接器底部设有位置和直径不同的凸块以防止错误定向。
    - 双重连接选项: 为了增强安装可靠性和准确性,提供了两个连接器通过一个支架连接的选项,间距为11mm。

    应用案例和使用建议


    应用案例: 汽车行业,特别是用于连接车载传感器和控制单元。这些连接器确保高可靠性,并且能够适应各种复杂的安装环境。
    使用建议: 在应用时,需要注意堆叠高度之间的公差,确保在焊接过程中不会导致过度应力。建议使用螺丝或其他方式将印刷电路板固定在一起,以避免仅依靠连接器来支撑板子。

    兼容性和支持


    - 兼容性: FX8系列和FX8C系列连接器不能互相匹配。
    - 支持: 制造商提供详细的技术支持和文档,以确保客户能够正确使用和安装这些连接器。

    常见问题与解决方案


    - Q:如何确定最佳堆叠高度?
    - A: 参考产品手册中的图表,根据应用的具体需求选择合适的高度。一般情况下,3mm至16mm的范围可以满足大多数需求。

    - Q:如果需要更高的可靠性,应该联系谁?
    - A: 对于高可靠性要求的应用,如汽车电子,应联系制造商代表以获取更多信息和专业建议。

    总结和推荐


    综合评估: FX8系列和FX8C系列连接器以其高可靠性、广泛的适用性和易于安装的特点在市场上具有显著的竞争优势。它们非常适合应用于那些需要在紧凑空间内实现可靠连接的应用场景。
    推荐使用: 强烈推荐给那些在苛刻环境中寻求可靠连接解决方案的工程师和技术人员。无论是在汽车、工业自动化还是其他需要高性能连接器的应用场合,这些连接器都将是理想的选择。

FX8C-80S-SV(91)参数

参数
类型 Center Strip Contacts,Receptacle
间距 600μm
排数 2
触头镀层
板上高度 3.96mm
针脚数 80pin
接合堆叠高度 5mm,6mm,7mm,9mm,11mm
触头镀层厚度 -
长*宽*高 30.6mm(长度)*7mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 管装
