FH12-45S-0.5SVA(54)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.5mm间距45p FPC插座 FPC连接器, FH12系列, 单排, 表面, 焊接
供应商型号: 2564807
供应商: 海外现货
标准整包数: 1

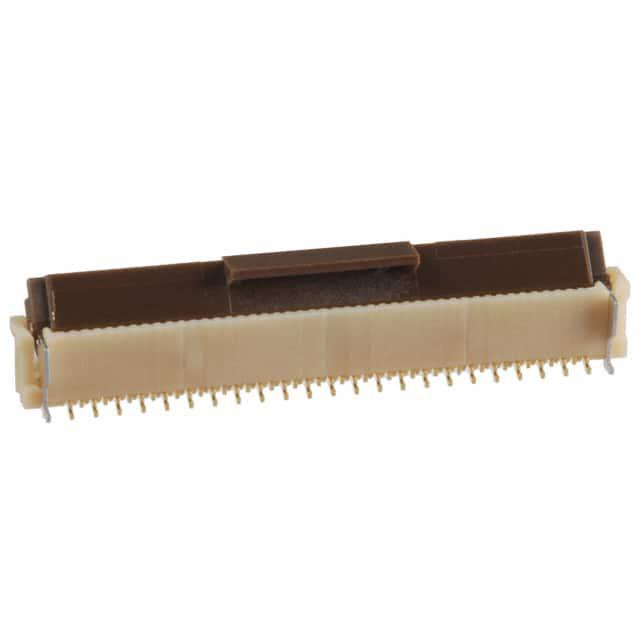

HIROSE ELECTRIC FFC/FPC连接器 FH12-45S-0.5SVA(54)

FH12-45S-0.5SVA(54)概述

    FH12系列:0.5mm 和 1mm 软排线/柔性扁平电缆连接器

    产品简介


    FH12系列是0.5mm和1mm间距的软排线(FPC)和柔性扁平电缆(FFC)连接器。这些连接器广泛应用于各种电子设备,如智能手机、平板电脑、数码相机等,用于实现板载信号传输。通过其紧凑的设计和高性能特性,它们在高密度电路板设计中特别受欢迎。

    技术参数


    - 电流额定值: 0.5A DC(每个触点的最大载流能力为电流额定值的70%)
    - 工作温度范围: -40°C至+85°C
    - 储存温度范围: -10°C至+50°C
    - 电压额定值: 50V AC
    - 工作湿度范围: 相对湿度90%最大(不凝露)
    - 储存湿度范围: 相对湿度90%最大(不凝露)
    - 适应性FPC/FFC接触规格: 厚度0.3±0.05mm,镀金

    产品特点和优势


    1. 旋转式一键零插入力(ZIF)机制:操作更简单,使用更轻的力。
    2. 清晰的手动反馈:完成配对过程时会有明显的触觉反馈。
    3. 高密度安装支持:旋转式ZIF系统所需空间比滑动锁紧连接器少,可以在PCB中心安装。
    4. 顶部接触、底部接触和垂直安装类型:提供三种连接方式,灵活适用。
    5. 1mm间距产品:除了0.5mm间距外,还提供1mm间距版本。
    6. 加强型操动器:在某些型号中提供,可以增强防操动器断裂保护。

    应用案例和使用建议


    1. 智能手机和平板电脑:这类连接器非常适合于在狭小空间内进行高密度布线。
    2. 数码相机:连接器的旋转式ZIF机制有助于快速安装和拆卸,提高生产效率。
    3. 便携式医疗设备:高密度和紧凑设计满足这些设备的特殊需求。
    使用建议:
    - 确保在安装过程中遵守正确的操作步骤,以确保最佳性能。
    - 安装前应确保环境条件符合产品规定的温度和湿度要求。

    兼容性和支持


    - FH12系列连接器适用于多种PCB布局和组件,具有广泛的兼容性。
    - 生产商提供了详尽的技术文档和售后服务,确保用户能够正确安装和使用这些连接器。

    常见问题与解决方案


    - 问题1:如何判断连接器已正确安装?
    - 解决方案:注意连接时是否有清晰的触觉反馈,确认连接器与PCB上的位置正确对齐。
    - 问题2:如果连接器在高温环境下工作会怎样?
    - 解决方案:确保连接器的工作温度不超过85°C,并定期检查连接器的性能。

    总结和推荐


    FH12系列连接器以其独特的设计、可靠的性能和广泛的适用性,在高密度电路板设计中展现出显著的优势。对于需要在紧凑空间内实现高密度信号传输的应用场景,FH12系列连接器是一个理想的选择。无论是从技术参数还是从实际应用来看,这款连接器都表现出色,值得推荐。

FH12-45S-0.5SVA(54)参数

参数
外壳颜色 -
针脚数 45pin
连接器/触头类型 底部
间距 500μm
板上高度 3.6mm
端接 焊盘
触头镀层
额定电流 500mA
扁平柔性类型 FFC,FPC
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH12-45S-0.5SVA(54)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH12-45S-0.5SVA(54)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH12-45S-0.5SVA(54) FH12-45S-0.5SVA(54)数据手册

FH12-45S-0.5SVA(54)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.1419
10+ ¥ 16.4826
25+ ¥ 14.7684
100+ ¥ 14.5047
250+ ¥ 14.5047
500+ ¥ 14.5047
库存: 657
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 17.14
