FH35C-25S-0.3SHW(50)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 300μm 25pin 灰色 880μm FPC 200mA 金 底部 SMD,P=0.3mm 贴片安装 9.1mm(长度)*3.35mm(高度)
供应商型号: 26M-FH35C-25S-0.3SHW(50)
供应商: 云汉优选
标准整包数: 1

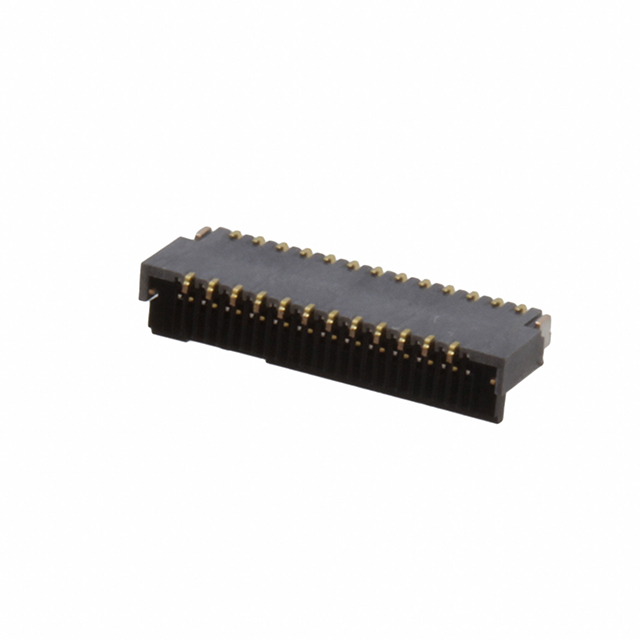

HIROSE ELECTRIC FFC/FPC连接器 FH35C-25S-0.3SHW(50)

FH35C-25S-0.3SHW(50)概述


    产品简介


    FH35C 系列是一款高度为 0.9 mm 的 0.3 mm 密距背翻式双面柔性印刷电路板(FPC)连接器。它通过同时使用顶部和底部触点提供设计灵活性,适合用于需要高密度布线和紧凑设计的应用场合。这些连接器主要用于消费类电子产品、通信设备、工业控制设备及汽车领域等。

    技术参数


    | 参数 | 描述 |

    | 接触间距 | 0.3 mm |
    | 工作电压 | 交流 30 VRMS |
    | 工作温度范围 | -55°C 至 +85°C |
    | 耐久性 | ≥10 次插入拔出循环 |
    | 绝缘电阻 | ≥50 MΩ |
    | 防护等级 | IPX0 |
    | 表面处理材料 | 镍屏障层 + 金镀层 |

    产品特点和优势


    1. 双重接触设计:通过上下两面触点的设计,提供了更高的可靠性。
    2. 强大的 FPC 固定力:采用自家专有的接触结构与后翻式操作杆设计,使水平方向的 FPC 固定力提升了约 2.5 倍。
    3. 高速传输支持:利用卓越的阻抗特性,支持高速传输,符合 eDP(版本 1.3)和 MIPI(D−PHY) 规范。
    4. 易安装性:出厂时处于打开状态,无需预先操作即可插入 FPC。
    5. 兼容性强:可支持厚度为 0.2 mm 的 FPC,且底部接触部分被过模封保护。
    6. 环保无卤素:溴和氯含量符合 IEC 61249-2-21 标准要求。
    7. 自动化兼容性:支持带卷包装,适用于自动拾放机操作。

    应用案例和使用建议


    该系列连接器广泛应用于智能手机、平板电脑和其他便携式消费电子产品中。例如,在智能手机的显示屏模块连接中,这类连接器能够满足高频传输需求,同时保持小型化和稳定性。使用时应注意避免强行插入 FPC 或不当关闭操作杆,以免导致接触失效。确保 FPC 平行于 PCB 表面完全插入,检查边缘与 FPC 图案对齐情况以确认正确插入。

    兼容性和支持


    FH35C 系列连接器可与多种型号的柔性印刷电路板配套使用,并且可以通过带卷包装实现自动装配。制造商 Hirose Electric 提供全面的技术支持服务,包括样品供应、定制开发和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 确保 FPC 正确对齐并平行插入 |
    | 联接不稳定 | 检查是否达到规定接触次数 |
    | 外观变形 | 检查焊接条件是否符合规范 |

    总结和推荐


    FH35C 系列连接器凭借其卓越的高性能参数、便捷的操作方式以及广泛的适用性,成为当前市场上同类产品中的佼佼者。它不仅满足了现代电子设备对于小型化和高性能的要求,还展现了出色的耐用性和稳定性。因此,无论是消费电子还是工业应用,这款连接器都值得强烈推荐给相关开发者和工程师们选择使用。

FH35C-25S-0.3SHW(50)参数

参数
外壳颜色 灰色
间距 300μm
板上高度 880μm
针脚数 25pin
端接 焊盘
额定电流 200mA
触头镀层
扁平柔性类型 FPC
连接器/触头类型 底部
长*宽*高 9.1mm(长度)*3.35mm(高度)
通用封装 SMD,P=0.3mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH35C-25S-0.3SHW(50)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH35C-25S-0.3SHW(50)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH35C-25S-0.3SHW(50) FH35C-25S-0.3SHW(50)数据手册

FH35C-25S-0.3SHW(50)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.4311
10+ ¥ 1.1709
100+ ¥ 0.9908
500+ ¥ 0.92
1000+ ¥ 0.8587
库存: 3035
起订量: 1 增量: 5000
交货地:
最小起订量为:1
合计: ¥ 1.43
