HSC-AT11K-A08

产品分类: 光纤衰减器
厂牌: HIROSE ELECTRIC
产品描述: 8dB
供应商型号: CSJ-ST49316397
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 光纤衰减器 HSC-AT11K-A08

HSC-AT11K-A08概述


    产品简介

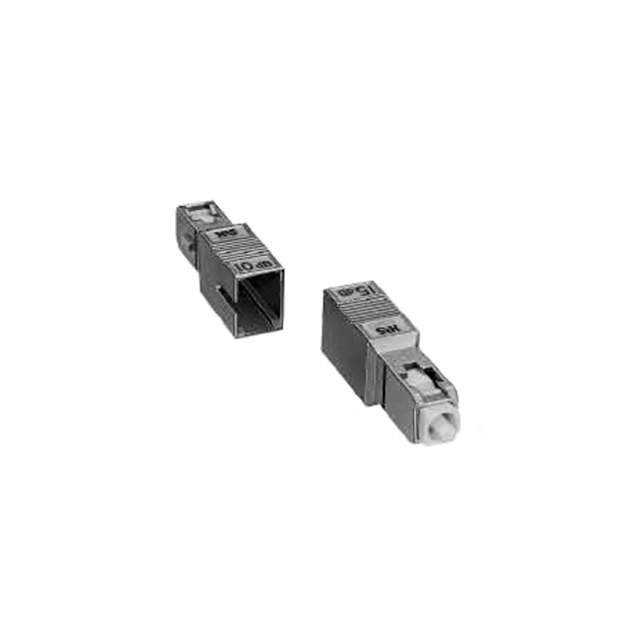

    产品名称:HSC-AT11 Series SC Type Fixed Attenuators (单模)
    HSC-AT11 Series是用于单模光纤通信网络的固定衰减器。这些衰减器采用了IEC 61754-4 (JIS C 5973)标准的SC型接口,适用于各种恶劣环境。该系列提供多种衰减值选项,可以适应不同的应用需求,从而在功率水平调整方面发挥关键作用。

    技术参数


    基本规格:
    - 连接类型: SC型
    - 最大输入功率: 250mW
    - 工作温度范围: -40°C 至 +75°C(操作);-40°C 至 +85°C(存储)
    - 光纤类型: 单模(SM)
    光学特性:
    - 衰减: 见下页的衰减表
    - 回波损耗: AdPC ≥40dB,UPC ≥50dB,APC ≥60dB
    - 波长: 1310nm 和 1550nm
    机械特性:
    - 接插力和分离力: 接插力≤19.6N,分离力≤19.6N
    - 测量工具保持力: 2.0N 至 3.9N
    - 耐久性: 500次插拔(AdPC),200次插拔(UPC/APC)
    - 震动测试: 频率范围 10至55 Hz,振幅 1.52 mm,每轴 2小时
    - 冲击测试: 加速度 981 m/s²,持续时间 6ms,半正弦脉冲,每轴3次
    环境特性:
    - 热循环测试: -40°C 至 +80°C,100次循环
    - 湿热测试: 湿度 90% 至 96%,温度 -10°C 至 +65°C,480小时(20周期)
    - 盐雾测试: 5% 浓度盐雾,48小时,无显著腐蚀

    产品特点和优势


    特点:
    1. 符合IEC 61754-4标准的SC型接口
    2. 最大输入功率可达250mW,适合高功率应用
    3. 可提供AdPC、UPC 和 APC(Angled PC)抛光类型
    4. 衰减范围广泛,适用于1310nm和1550nm双波长
    优势:
    - 高可靠性:通过多项测试验证其耐用性和环境适应性
    - 广泛的应用范围:可用于汽车和其他对可靠性要求较高的领域
    - 多种抛光类型可选,满足不同应用需求

    应用案例和使用建议


    应用案例:
    1. 光纤通信网络中的功率调整: 在光通信网络中调整功率以实现最佳传输效果。
    2. 恶劣环境中的信号稳定: 在汽车等需要高可靠性的环境中使用。
    使用建议:
    1. 在高功率应用时,确保环境温度不超出规定范围。
    2. 使用时,注意保护连接器不受物理损伤,以确保长期稳定运行。
    3. 对于不同的应用场景,根据衰减需求选择合适的型号。

    兼容性和支持


    兼容性:
    - HSC-AT11系列固定衰减器与SC型接口兼容,符合IEC 61754-4标准。
    支持和服务:
    - 厂商提供详尽的技术支持,包括安装指南和故障排除帮助。
    - 产品保质期内提供维修和更换服务。

    常见问题与解决方案


    常见问题:
    1. 连接不稳定: 检查接插力是否在规定范围内,如超范围则重新插拔。
    2. 衰减值不符合要求: 确认所使用的型号是否符合要求,必要时更换衰减器。
    3. 回波损耗低: 确认光纤抛光类型是否匹配,检查是否有杂质污染。
    解决方案:
    1. 连接不稳定: 调整插拔力度或更换连接器。
    2. 衰减值不符合要求: 检查并确认使用正确的型号。
    3. 回波损耗低: 清洁光纤端面或更换衰减器。

    总结和推荐


    综合评估:
    HSC-AT11 Series SC Type Fixed Attenuators凭借其广泛的衰减范围、高可靠性和多样的应用场景,在光纤通信网络中表现卓越。无论是用于常规的功率调整还是恶劣环境下的信号稳定,该系列产品都是理想的选择。
    推荐:
    强烈推荐HSC-AT11 Series用于需要高可靠性且环境条件苛刻的应用场景。丰富的型号和灵活的配置使其能够满足多样化的市场需求。

HSC-AT11K-A08参数

参数
衰减 8dB
光纤类型 -
零件状态 在售

HSC-AT11K-A08厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HSC-AT11K-A08数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 光纤衰减器 HIROSE ELECTRIC HSC-AT11K-A08 HSC-AT11K-A08数据手册

HSC-AT11K-A08封装设计

查看详情并下载
Symbol
Footprint
3D Model
