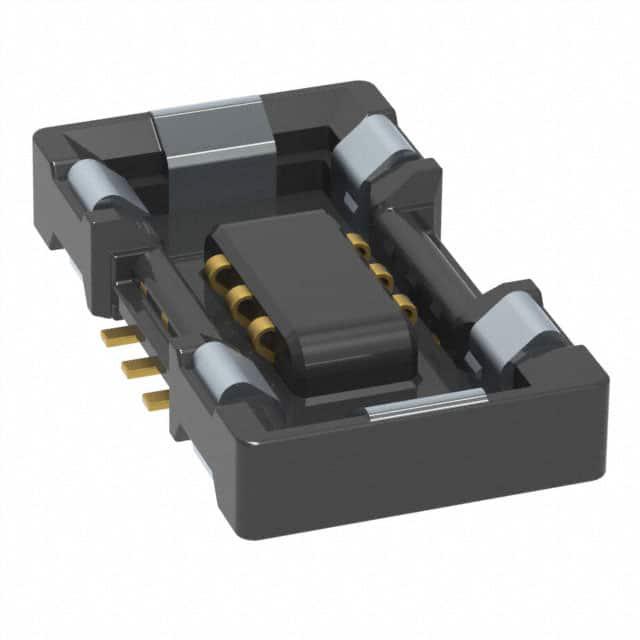

BM23FR0.6-6DS-0.35V(51)

厂牌: HIROSE ELECTRIC
产品描述: Center Strip Contacts,Receptacle 350μm 2 6pin 600μm 610μm 50nm 金 SMD,P=0.35mm 贴片安装
供应商型号: BM23FR0.6-6DS-0.35V(51)
供应商: 国内现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) BM23FR0.6-6DS-0.35V(51)

BM23FR0.6-6DS-0.35V(51)概述

    BM23FR 系列产品技术手册解析

    产品简介


    BM23FR 系列是一款适用于板对板连接或板对柔性印刷电路板(FPC)连接的电子元器件。其核心设计在于提供紧凑型解决方案,特别适合移动设备应用。该系列产品具有0.35mm的窄间距设计,宽度仅为1.98mm,结合0.6mm和0.8mm的高度,使其成为市场上空间节约设计的典范。

    技术参数


    - 连接间距:0.35mm
    - 高度:0.6mm 或 0.8mm
    - 额定电流:0.3A
    - 额定电压:30V AC/DC
    - 工作温度范围:-55°C 至 85°C
    - 存储温度范围:-10°C 至 60°C
    - 绝缘电阻:最小50MΩ(测试条件:100V DC)
    - 接触电阻:最大100mΩ(测试条件:20mV AC, 1kHz, 1mA)
    - 耐压:无闪络或绝缘击穿(测试条件:100V AC,持续1分钟)

    产品特点和优势


    - 紧凑设计:BM23FR 系列在保持功能完整的同时,极大地节省了空间,使其特别适合应用于空间受限的移动设备中。
    - 耐用性强:金属导向装置能有效防止由于错误插接导致的连接器损坏。
    - 可靠接触:采用双点接触设计,确保信号传输的高可靠性。
    - 优秀的插接操作体验:具有宽泛的自对准范围和明显的触觉反馈,保证准确无误的连接。
    - 支持高速传输:兼容USB 3.1 Gen.2标准,可实现高达10Gbps的数据传输速率。

    应用案例和使用建议


    BM23FR 系列广泛应用于移动设备、车载电子系统及各类需要高密度连接的应用场景。建议在使用时遵循官方提供的安装指导和注意事项,例如正确的温度曲线、避免过热导致的损坏等。

    兼容性和支持


    该产品与市面上主流的电子元器件具有良好的兼容性,可以轻松集成到现有的电路设计中。HIROSE公司提供了详尽的技术支持和售后服务,确保客户在使用过程中能够得到及时的帮助和解答。

    常见问题与解决方案


    1. 问题:如何正确插入和拔出连接器?
    - 解决方法:插入时注意沿导向方向平行对齐;拔出时避免从角落强行拉扯,建议加固柔性电路板的硬度。

    2. 问题:如何确保插接过程中的电气连续性?
    - 解决方法:严格控制插接过程的速度和力度,避免造成内部组件损坏。

    总结和推荐


    总体而言,BM23FR 系列凭借其紧凑设计、可靠的连接性能和广泛的适用范围,在众多高密度连接应用场合中展现出卓越的市场竞争力。无论是对于寻求高效解决方案的设计工程师还是追求最佳用户体验的最终用户来说,这款产品都是理想的选择。强烈推荐在相关的电子工程项目中选用。

BM23FR0.6-6DS-0.35V(51)参数

参数
触头镀层
板上高度 610μm
针脚数 6pin
接合堆叠高度 600μm
触头镀层厚度 50nm
类型 Center Strip Contacts,Receptacle
间距 350μm
排数 2
通用封装 SMD,P=0.35mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BM23FR0.6-6DS-0.35V(51)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

BM23FR0.6-6DS-0.35V(51)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC BM23FR0.6-6DS-0.35V(51) BM23FR0.6-6DS-0.35V(51)数据手册

BM23FR0.6-6DS-0.35V(51)封装设计

查看详情并下载
Symbol
Footprint
3D Model
