JR25PK-16S(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 圆形连接器插头, JR系列, 16芯, 自由悬挂, 焊接
供应商型号: 2199013
供应商: 海外现货
标准整包数: 1

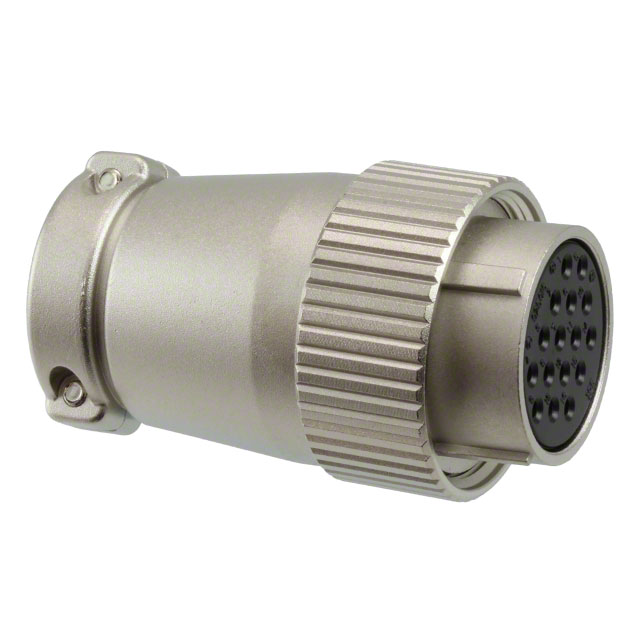

HIROSE ELECTRIC 圆形连接器 JR25PK-16S(71)

JR25PK-16S(71)概述

    JR 系列圆形连接器 — 符合 JIS C 5432



    产品简介



    JR 系列圆形连接器是符合日本工业标准(JIS C 5432)的电器设备用圆型连接器。这些连接器广泛应用于各种环境中,包括汽车、工业设备、通信系统等。它们的主要特点是高可靠性和耐用性,可以适应不同的电气负载和环境条件。


    技术参数



    JR 系列圆形连接器的技术参数如下:

    | 壳体尺寸 | 接触点数 | 额定电流 (A) | 额定电压 (V) | 最大接触电阻 (mΩ) | 绝缘电阻 (MΩ) | 耐压 (kV) | 操作温度范围 (°C) |
    |----------|-----------|--------------|--------------|-------------------|---------------|-----------|------------------|
    | 13 | 3 | 10 | AC250, DC350 | ≤ 5 | ≥ 1000 | AC 1.0 | -25 ~ +85 |
    | 16 | 7 | 10 | AC250, DC350 | ≤ 5 | ≥ 1000 | AC 1.0 | -25 ~ +85 |
    | 21 | 10, 16, 26| 10, 5 (Crimp type: 3A), 10 (A, B) | AC250, DC350 | ≤ 5, ≤ 10 (Crimp type: 10) | ≥ 1000, ≥ 10000 (JR 25-4, 5) | AC 1.0 | -25 ~ +85 |
    | 25 | 4, 5, 16, 24 | 30, 10, 5 (Crimp type: 3A) | AC1000, DC1400 | ≤ 5, ≤ 5, ≤ 5 (Crimp type: 10) | ≥ 10000, ≥ 1000, ≥ 1000 | AC 3.0 | -25 ~ +85 |


    产品特点和优势



    1. 高可靠性:JR 系列连接器在各种极端条件下都能保持稳定的电气连接。
    2. 广泛的电气性能:不同型号的连接器支持不同的电流和电压等级,满足多种应用需求。
    3. 坚固耐用:具有高抗震、抗冲击性能,适用于严苛环境下的长期使用。
    4. 环保材料:采用铝合金、酚醛树脂、铜合金等环保材料,确保产品安全可靠。
    5. 多样化设计:提供多种壳体尺寸和接触点数,方便用户选择最合适的配置。


    应用案例和使用建议



    1. 汽车制造:JR 系列连接器在汽车电子系统中广泛用于信号传输和电源分配。为了保证高可靠性,建议在高温、高湿度环境下定期检查连接器状态。
    2. 工业自动化:用于机器人控制系统和生产线上的各类传感器。在恶劣工况下,应定期检查连接器的接触电阻,以确保良好的电气连接。
    3. 通信设备:在通讯设备中,JR 系列连接器可确保信号的稳定传输。建议在设备安装前进行预检,确保所有连接正确无误。


    兼容性和支持



    - 兼容性:JR 系列连接器与其他同类产品具备良好的互换性和兼容性,方便用户进行替换或升级。
    - 技术支持:厂商提供了详细的产品文档和技术支持,帮助用户了解产品的使用方法和注意事项。如有特殊应用需求,可联系公司代表获取进一步的信息。


    常见问题与解决方案



    1. 连接器接触不良:清洁连接器表面,重新插拔并确保正确对齐。
    2. 接触电阻过高:检查接触点是否有腐蚀或损坏,必要时更换新的连接器。
    3. 密封失效:检查密封圈是否老化或破损,及时更换以保持密封效果。


    总结和推荐



    综上所述,JR 系列圆形连接器凭借其卓越的电气性能、高可靠性和广泛的适用范围,成为多种行业应用的理想选择。对于需要高可靠性的应用场景,如汽车制造和工业自动化等领域,我们强烈推荐使用该系列产品。同时,厂商提供了详尽的支持和服务,确保用户能够获得最佳的使用体验。

JR25PK-16S(71)参数

参数
端接 焊盘
额定电流 10A
外壳材料 Aluminum Alloy
针脚数 16pin
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
颜色 银色
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

JR25PK-16S(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR25PK-16S(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR25PK-16S(71) JR25PK-16S(71)数据手册

JR25PK-16S(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
