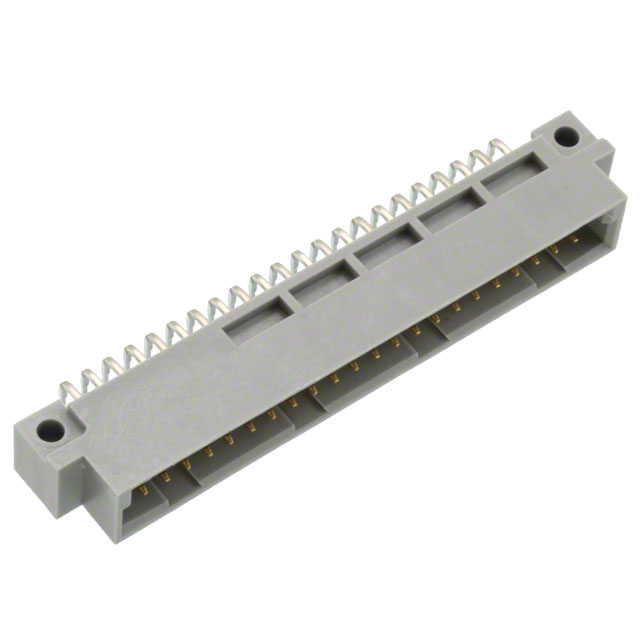

PCN10A-44P-2.54DS(72)

产品分类: 背板连接器 - DIN 41612
厂牌: HIROSE ELECTRIC
产品描述: Conn DIN 41612 HDR 44 POS 2.54mm Solder RA Thru-Hole Tray
供应商型号: CSJ-ST62185933
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 背板连接器 - DIN 41612 PCN10A-44P-2.54DS(72)

PCN10A-44P-2.54DS(72)概述

    PCN10 系列:IEC603-2/DIN41612 标准符合型连接器产品概述

    1. 产品简介


    PCN10 系列是一款符合国际电工委员会(IEC)标准(IEC603-2)和德国工业标准(DIN41612)的高性能连接器,广泛应用于计算机、控制设备、开关及测量装置等领域。其设计重点在于高度可靠性和多功能性,提供多样化的配置以适应不同的应用场景需求。PCN10 系列具有多种引脚数变化,可选的堆叠高度以及电路保护特性,使其成为行业应用中的优选解决方案。

    2. 技术参数


    以下为 PCN10 系列连接器的技术规格:
    | 参数 | 值 | 备注 |
    |
    | 绝缘电阻 | ≥10⁶ MΩ | 测量条件:DC 100V |
    | 耐电压 | 1000V AC 或 650V AC(IDC/Crimp 型) | 持续 1 分钟 |
    | 接触电阻 | ≤20 mΩ | 测量条件:0.1A |
    | 振动耐久性 | ≥10μs | 频率范围:10-55Hz,振幅:0.75mm |
    | 温度循环测试 | -65℃ 至 125℃ | 最大湿度 90%-95%,重复 5 次 |
    | 存储温度 | -10℃ 至 +60℃ | 非通电状态 |
    | 存储湿度范围 | 40%-70% | 非通电状态 |
    材料与表面处理
    - 绝缘体材料:PBT,UL94V-0 等级
    - 针座:黄铜镀镍及金
    - 插座:铜合金镀镍及锡
    电气性能
    - 额定电流:2A
    - 额定电压:300V AC
    环境适应性
    - 工作温度范围:-55℃ 至 +85℃
    - 相对湿度范围:≤85%

    3. 产品特点和优势


    1. 标准合规:PCN10 系列符合 IEC603-2 和 DIN41612 标准,确保全球市场的通用性。
    2. 多样化设计:提供 14 种引脚数量选项(16 至 144),并支持堆叠高度(25mm 至 45mm)变化。
    3. 高可靠性:采用双点接触设计,增强电气稳定性与机械强度。
    4. 多重应用支持:兼容 B、C、R 和 Q 类型连接器,支持临时安装用锁销设计。
    5. 安全性保障:序列化电路保护设计的 MC 系列适用于关键任务场景。

    4. 应用案例和使用建议


    PCN10 系列连接器广泛应用于以下领域:
    - 计算机系统:用于主板扩展接口。
    - 控制设备:如 PLC 系统间通信。
    - 测量装置:工业自动化设备信号传输。
    使用建议:
    1. 在高温或潮湿环境中使用时,需确保绝缘性能定期检查。
    2. 对于高振动环境,应采取额外固定措施防止松脱。
    3. 确保匹配连接器符合相同型号或标准,避免错配。

    5. 兼容性和支持


    PCN10 系列与同类工业标准连接器保持良好的互操作性,如支持 DIN 标准下其他类型的连接器(B、C、R、Q)。HIROSE 提供长期技术支持服务,包括技术文档、样品请求及售后维护。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔时接触不良 | 检查连接器清洁度和装配方式 |
    | 绝缘失效 | 更换损坏部件或重新安装 |
    | 插拔力过大 | 使用润滑剂或调整设计参数 |

    7. 总结和推荐


    PCN10 系列以其卓越的性能、高可靠性以及丰富的配置选择,在行业内备受推崇。其广泛的应用范围和易于集成的特点使其成为控制、测量和计算设备的理想选择。我们强烈推荐 PCN10 系列用于需要高稳定性的工业和商业项目。
    最终结论:强烈推荐使用。

    版权声明:本手册内容由 Hirose Electric Co., Ltd. 编制,版权归属于该公司。未经授权不得复制或分发。
    日期:2024 年 6 月 1 日

PCN10A-44P-2.54DS(72)参数

参数 值
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘装

PCN10A-44P-2.54DS(72)厂商介绍

Hirose Electric将在印度建立新的制造基地,计划于2027年开始运营。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 Hirose Electric 相关型号,如 DF11-2428SCFA、DF62-EP2428PCFA、DF3-4S-2C、DF11-6DS-2C 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

PCN10A-44P-2.54DS(72)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - DIN 41612 HIROSE ELECTRIC PCN10A-44P-2.54DS(72) PCN10A-44P-2.54DS(72)数据手册

PCN10A-44P-2.54DS(72)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.724 ¥ 40.0119
库存: 310
起订量: 11 增量: 1
交货地:
最小起订量为:1
合计: ¥ 40.01
直接购买
加入购物车
