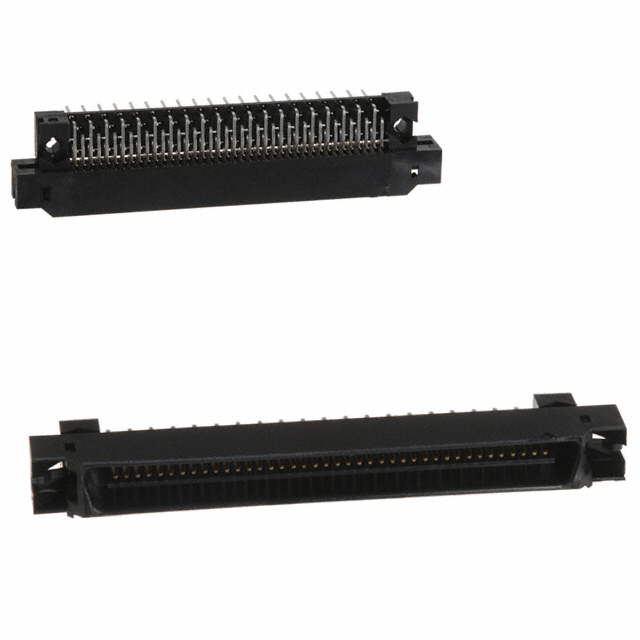

FX2B-80PA-1.27DS(71)

产品分类: D-Sub 连接器
厂牌: HIROSE ELECTRIC
产品描述: Plug 焊盘 2 80pin 500mA 金 中心安装,通孔安装
供应商型号: CSJ-ST65125629
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC D-Sub 连接器 FX2B-80PA-1.27DS(71)

FX2B-80PA-1.27DS(71)概述

    1.27mm Pitch Multi-function Two Piece Connector - FX2 Series

    产品简介


    HIROSE ELECTRIC公司推出的FX2系列是一款多功能两件式连接器,适用于计算机、外围设备及各类机械设备。这款连接器具有多种组合方式,包括板对板、板对电缆和电缆对电缆连接。其独特的设计使得安装过程简便快捷,特别适合需要高效安装和可靠连接的应用场景。

    技术参数


    以下是FX2系列连接器的主要技术参数:
    - 电流等级:0.5A
    - 电压等级:125V AC
    - 工作温度范围:-55°C至+85°C
    - 存储温度范围:-10°C至+60°C
    - 湿度范围:工作湿度范围为40%至80%,存储湿度范围为40%至70%
    - 绝缘电阻:最小值为1000MΩ(250V DC)
    - 耐压能力:无闪络或击穿现象(300V AC/1分钟)
    - 接触电阻:最大值为45mΩ(100mA条件下)
    - 振动耐受性:在10到55Hz频率范围内,单振幅0.75mm,各方向2小时
    - 温度循环测试:-85°C至15°C至+35°C,共5个循环
    - 耐久性:500次插拔,接触电阻最大值为55mΩ
    - 抗焊接热能力:手动焊接360°C,5秒;波峰焊260°C,10秒

    产品特点和优势


    1. 多用途连接:FX2系列支持多种类型的连接,包括板对板、板对电缆和电缆对电缆,满足多样化的连接需求。
    2. 简便操作:通过独特的锁定机制,实现单手操作,使得安装和拆卸变得非常方便。
    3. 预防误插设计:防止误插入,增强连接器的安全性和可靠性。
    4. 多种高度选择:提供多种高度可选(12mm至16mm),便于灵活安装。
    5. 防焊锡溢出设计:采用无清洗和清洗类型的设计,有效防止焊锡溢出,确保长期使用中的稳定性。

    应用案例和使用建议


    FX2系列广泛应用于计算机和外围设备,如笔记本电脑、打印机、服务器等。例如,在服务器系统中,FX2系列可以用于连接主板和扩展卡,确保高效稳定的电力传输和信号传输。为了优化安装过程,建议在使用前仔细阅读产品手册,确认连接器的正确安装位置和方向,以确保最佳性能。

    兼容性和支持


    FX2系列连接器与各种电路板和其他组件具有良好的兼容性。制造商提供全面的技术支持,包括产品安装指南和故障排除文档。此外,用户还可以联系HIROSE ELECTRIC公司获取进一步的支持和服务。

    常见问题与解决方案


    1. 如何检查连接器的正确安装?
    - 确保锁扣完全闭合,没有明显的松动。
    2. 如何处理接触不良的情况?
    - 检查并清理连接器端子,确保没有污垢或氧化物。
    3. 如何应对连接器过热?
    - 确认连接器的电流等级,避免超过规定的电流限制。

    总结和推荐


    FX2系列连接器以其多功能性、简便操作和高可靠性脱颖而出,特别适合于计算机和外围设备的应用场景。其优异的防焊锡溢出设计和多样的高度选择,使其在市场上具备强大的竞争力。鉴于其广泛的适用性和卓越的性能,强烈推荐在相关项目中选用此款连接器。
    通过上述详细的技术参数和特点分析,我们可以得出结论:FX2系列连接器是一款值得信赖的产品,能够在众多应用场景中发挥出色的表现。无论是从技术规格还是实际使用效果来看,都是一款值得推荐的选择。

FX2B-80PA-1.27DS(71)参数

参数
端接 焊盘
额定电流 500mA
排数 2
触头镀层
外壳材料 -
针脚数 80pin
类型 Plug
颜色 -
安装方式 中心安装,通孔安装
零件状态 在售
包装方式 托盘

FX2B-80PA-1.27DS(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2B-80PA-1.27DS(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub 连接器 HIROSE ELECTRIC FX2B-80PA-1.27DS(71) FX2B-80PA-1.27DS(71)数据手册

FX2B-80PA-1.27DS(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
