首页  >  产品百科  >  DF1BZ-16P-2.5DS

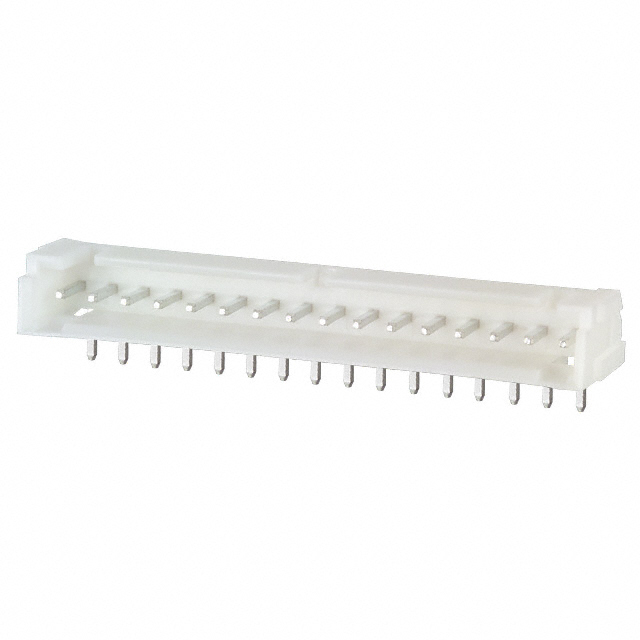

DF1BZ-16P-2.5DS

厂牌: HIROSE ELECTRIC
产品描述: Header,Push-Pull 2.5mm 1 16pin 3A 1μm 锡 白色 通孔安装 42.5mm(长度)*5.7mm(高度)
供应商型号: H11013-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF1BZ-16P-2.5DS

DF1BZ-16P-2.5DS概述

    DF1B 系列 2.5mm 接插件技术手册

    1. 产品简介


    DF1B系列是Hirose Electric公司推出的一款2.5mm间距的接插件,专为离散线缆连接设计。此系列接插件广泛应用于办公设备如复印机和打印机等领域。该产品具有广泛的适用性和多种配置选项,适用于不同的安装需求。

    2. 技术参数


    以下是DF1B系列接插件的主要技术参数和性能指标:
    - 额定电流
    - 20-22 AWG:5A/针
    - 24-28 AWG:3A/针
    - 30 AWG:1A/针

    - 工作温度范围:-35℃ 至 +85℃(包括电流流通过程中的温度上升)
    - 操作湿度范围:40% 至 80%
    - 存储温度范围:-10℃ 至 +60℃
    - 存储湿度范围:40% 至 70%
    - 绝缘电阻:最小1000 MΩ(500 V DC)
    - 耐压能力:650 V AC 持续1分钟无闪络或绝缘击穿
    - 接触电阻:最大30 mΩ(100 mA)
    - 单次插入/拔出力:最小0.44 N(45 gf),最大4.4 N(450 gf)
    - 振动测试:无1微秒以上的电气断开,频率范围10 Hz至55 Hz,单振幅0.75 mm,每个方向持续2小时
    - 湿热测试:稳态条件下,接触电阻最大30 mΩ,绝缘电阻最小1000 MΩ,40±2℃下持续96小时,湿度90%至95%
    - 温度循环测试:接触电阻最大30 mΩ,绝缘电阻最小1000 MΩ,循环周期为低温-55℃保持30分钟→室温5℃至35℃保持10分钟→高温85℃保持30分钟→室温5℃至35℃保持10分钟,共计5个循环
    - 接触寿命测试:锡镀层最多30次循环,金镀层最多50次循环
    - 耐焊接热冲击:260℃流动焊接5秒,300℃手动焊接3秒

    3. 产品特点和优势


    DF1B系列接插件的优势在于其多样化的设计,包括单排和双排的变化,以及可选的锡镀层和金镀层。此外,这些接插件符合UL和CSA标准,保证了高可靠性和安全性。其独特的设计和广泛的使用范围使其成为各种工业设备的理想选择。

    4. 应用案例和使用建议


    DF1B系列接插件常用于办公设备,如复印机和打印机。对于这些应用,选择合适的电缆尺寸和镀层非常重要。例如,使用20-22 AWG电缆时,可以选择金镀层以提高可靠性。在使用过程中,确保正确插入和拔出插头,避免过度施力,以延长使用寿命。

    5. 兼容性和支持


    DF1B系列接插件具有良好的兼容性,可以与各种标准线缆配合使用。Hirose公司提供详尽的技术支持和售后服务,确保客户在使用过程中能够获得必要的帮助和支持。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    - 问题:接触电阻过高。
    - 解决方法:检查插头和插座的清洁度,必要时重新清洗和重新插入。
    - 问题:接触不良。
    - 解决方法:确认电缆尺寸与接插件的规格匹配,必要时更换电缆或接插件。
    - 问题:接触寿命不足。
    - 解决方法:根据使用情况选择适当的镀层类型,如金镀层可以提高寿命。

    7. 总结和推荐


    DF1B系列2.5mm接插件是一款高性能、多用途的产品,适合广泛应用在办公设备和其他需要可靠连接的场合。其优异的电气性能和机械性能,以及广泛的适用性,使其在市场上具有很高的竞争力。我们强烈推荐此款产品给对可靠性要求高的应用场合。

DF1BZ-16P-2.5DS参数

参数
排数 1
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 1μm
类型 Header,Push-Pull
间距-配接 2.5mm
针脚数 16pin
颜色 白色
额定电流 3A
长*宽*高 42.5mm(长度)*5.7mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

DF1BZ-16P-2.5DS厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF1BZ-16P-2.5DS数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF1BZ-16P-2.5DS DF1BZ-16P-2.5DS数据手册

DF1BZ-16P-2.5DS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9315 ¥ 7.8712
10+ $ 0.743 ¥ 6.2787
100+ $ 0.6081 ¥ 5.0889
500+ $ 0.5427 ¥ 4.5417
1000+ $ 0.5168 ¥ 4.3248
5000+ $ 0.4613 ¥ 3.8606
10000+ $ 0.4393 ¥ 3.6764
库存: 88
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.87
