FH34SRJ-8S-0.5SH(50)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 8pin 灰色 1mm FFC,FPC 500mA 金 底部 SMD,P=0.5mm 贴片安装 6mm(长度)*3.2mm(高度)
供应商型号: 26M-FH34SRJ-8S-0.5SH(50)
供应商: 云汉优选
标准整包数: 1

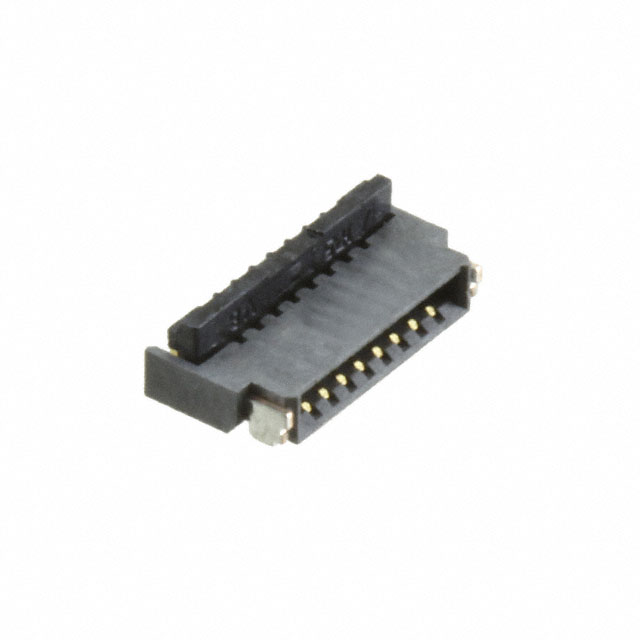

HIROSE ELECTRIC FFC/FPC连接器 FH34SRJ-8S-0.5SH(50)

FH34SRJ-8S-0.5SH(50)概述


    产品简介


    本产品为FH34SRJ-S-0.5SH系列电子连接器,主要用于各种电气设备中的信号传输。该连接器适用于广泛的应用领域,如汽车电子、工业自动化控制、通讯设备等。它能够确保稳定的电气连接,即使在极端的工作环境下也能保持可靠的性能。

    技术参数


    - 工作温度范围:-55°C至105°C
    - 存储温度范围:-10°C至50°C(包装条件下)
    - 额定电压:50V AC/DC
    - 湿度范围:相对湿度90%最大(无冷凝现象)
    - 额定电流:0.5A
    - 电缆规格:t=0.3±0.03mm,镀金处理
    - 振动测试:频率10到55Hz,半幅度0.75mm,在三个轴向方向上进行10个周期的测试
    - 冲击测试:加速度981m/s²,脉冲持续时间6ms,每个轴向方向上3次
    - 机械操作测试:插入和拔出20次,接触电阻≤100mΩ
    - 盐雾腐蚀测试:35±2°C,5%盐水喷雾96小时
    - 温度循环测试:温度-55°C到+105°C,循环次数5次
    - 湿热稳定测试:40±2°C,相对湿度90%至95%,持续96小时
    - 湿热循环测试:-10°C至+65°C,相对湿度90%至96%,10个循环,总时长240小时
    - 干燥高温测试:105±2°C,持续96小时
    - 冷热冲击测试:-55±3°C,持续96小时
    - 二氧化硫测试:40±2°C,相对湿度80±5%,25±5ppm,持续96小时
    - 硫化氢测试:40±2°C,相对湿度80±5%,10至15ppm,持续96小时
    - 可焊性测试:在235±5°C下浸入焊料2±0.5秒
    - 抗焊接热测试:回流焊接峰值温度≤250°C,60秒内达到230°C以上;烙铁焊接温度350±10°C,持续5±1秒

    产品特点和优势


    - 高可靠性:该连接器经过严格的质量测试,能够在极端环境中保持良好的性能。
    - 高稳定性:设计坚固耐用,适合于各种严苛条件下的使用。
    - 环保材料:符合RoHS标准,采用环保材料制造,对环境友好。
    - 快速插拔:可实现快速插拔操作,减少维护时间和成本。

    应用案例和使用建议


    - 汽车电子:用于汽车电子控制单元之间的信号传输,确保汽车在各种复杂路况下仍能正常运行。
    - 工业自动化控制:应用于工业机器人和自动化生产线中,确保设备稳定运行。
    - 通讯设备:适用于各类通讯设备,保证数据传输的稳定性和可靠性。
    使用建议:
    - 在垂直方向预测受力的情况下,应将柔性扁平电缆(FPC)固定在PCB或其他固定物体上。
    - 即使连接器已安装在PCB上,也应在插入FPC后再关闭执行器,以免减小接触间隙,增加插入力。

    兼容性和支持


    该产品可以与多种电缆和连接设备兼容,满足不同应用场景的需求。厂家提供了全面的技术支持和服务,确保客户能够顺利使用并获得最佳体验。

    常见问题与解决方案


    - Q: 插拔过程中接触电阻过高
    - A: 检查接触表面是否清洁,确保没有污染物影响接触电阻。
    - Q: 连接器在极端温度下出现故障
    - A: 确认是否在规定的温度范围内使用,检查连接器是否按照标准进行安装和使用。
    - Q: 插入力过大
    - A: 确保FPC的厚度符合要求,检查FPC是否正确插入。

    总结和推荐


    综上所述,FH34SRJ-S-0.5SH系列电子连接器是一款高性能、高可靠性的连接器,特别适用于需要在极端环境下工作的应用场景。无论是汽车电子、工业自动化还是通信设备领域,都能表现出色。我们强烈推荐该产品给需要稳定和可靠的电气连接解决方案的用户。

FH34SRJ-8S-0.5SH(50)参数

参数
额定电流 500mA
连接器/触头类型 底部
触头镀层
间距 500μm
针脚数 8pin
端接 焊盘
板上高度 1mm
扁平柔性类型 FFC,FPC
外壳颜色 灰色
长*宽*高 6mm(长度)*3.2mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH34SRJ-8S-0.5SH(50)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH34SRJ-8S-0.5SH(50)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH34SRJ-8S-0.5SH(50) FH34SRJ-8S-0.5SH(50)数据手册

FH34SRJ-8S-0.5SH(50)封装设计

查看详情并下载
Symbol
Footprint
3D Model
