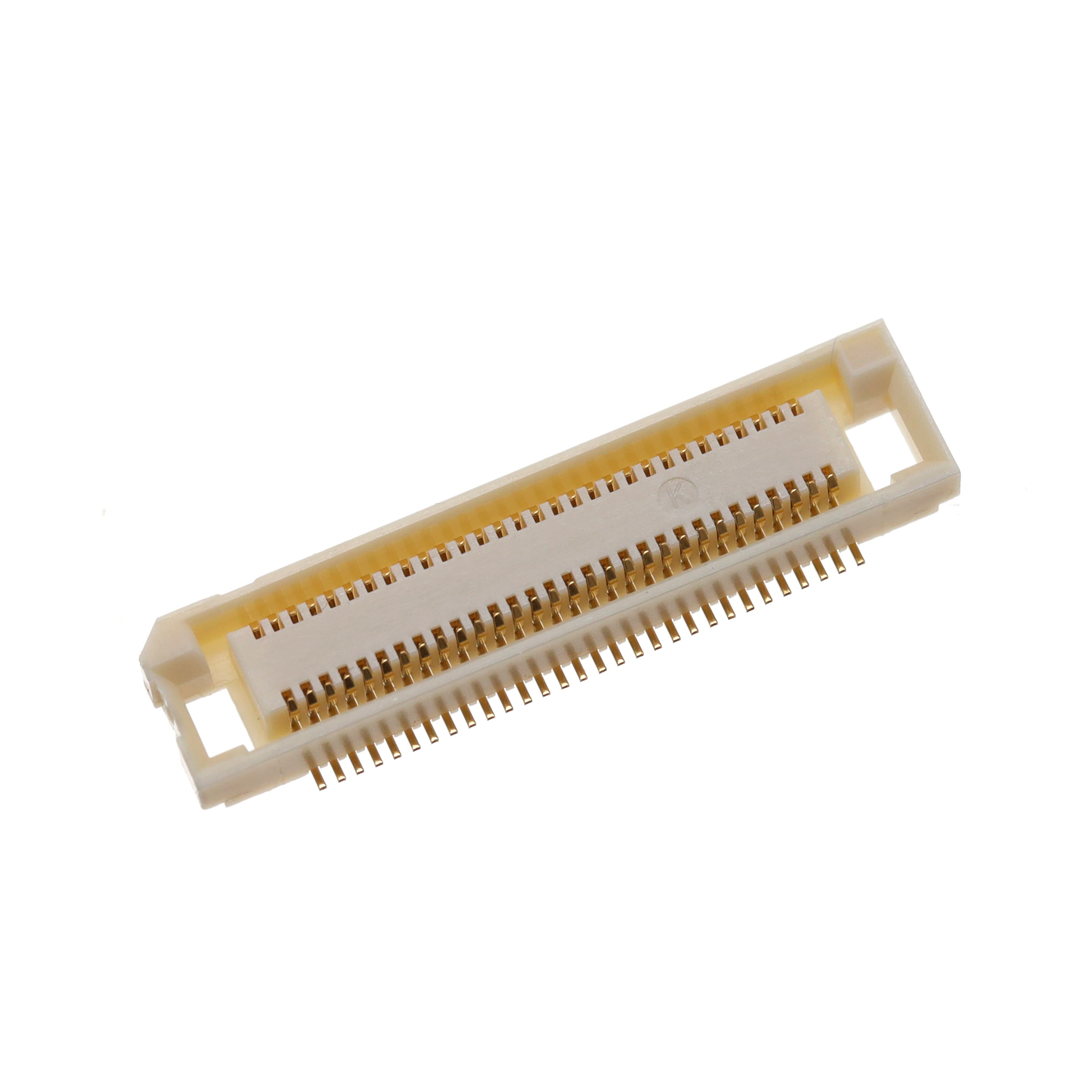

FX8-60S-SV(22)

厂牌: HIROSE ELECTRIC
产品描述: Board to Board &,Mezzanine Connectors,Receptacles 2 贴片安装
供应商型号: 11MZ-PZY230403183659
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX8-60S-SV(22)

FX8-60S-SV(22)概述

    高速传输0.6mm间距夹层连接器 —— FX8/FX8C系列

    产品简介


    FX8/FX8C系列是一款高性能的高速传输夹层连接器,具有0.6mm的极细间距。这种连接器广泛应用于各种内部连接需求的场合,例如笔记本电脑、测量仪器、PPCs(个人便携式计算机)、MFPs(多功能打印机)以及工业和医疗设备中。这些应用需要高度的小型化和轻量化设计。

    技术参数


    - 间距: 0.6mm
    - 位置数: 60、80、100、120、140个信号端子
    - 堆叠高度: 3mm、4mm、5mm、6mm、7mm、8mm、9mm、10mm、11mm、12mm、14mm、16mm
    - 自我对准: ±0.6mm
    - 传输速率: 8Gbps,支持PCI-e Gen. 3(16mm高度)
    - 绝缘电阻: 最小值为1000MΩ(FX8),100MΩ(FX8C),测量电压为250V DC
    - 额定电压: 100V AC
    - 额定电流: 0.4A
    - 工作温度范围: -55℃至+85℃
    - 存储温度范围: -10℃至+60℃
    - 操作湿度范围: 85%RH以下(无冷凝)

    产品特点和优势


    - 高密度布局: 支持从60到140个信号端子的不同组合,满足多样化需求。
    - 增强的自对准功能: 增强了接插件的插入便利性,允许正负0.6mm的自动对准。
    - 高速传输能力: 最大传输速度可达8Gbps,满足PCI-e Gen. 3标准。
    - 防误插设计: 特有的板载定位柱,确保正确安装。
    - 环保合规: 符合RoHS 2015/863指令,不含受限物质,符合环保要求。

    应用案例和使用建议


    这类连接器通常应用于紧凑且重量敏感的应用环境中。例如,在笔记本电脑的设计中,使用FX8/FX8C系列可以显著减小主板占用的空间,提高散热效率。建议在选择具体型号时,考虑应用的具体需求,如信号端子的数量、堆叠高度以及传输速度的要求。

    兼容性和支持


    尽管FX8和FX8C系列无法混合使用,但它们均支持特定的传输标准,如PCI-e Gen. 3,适用于需要高带宽的数据传输场景。对于其他传输标准的支持情况,可联系销售代表获取更多细节。

    常见问题与解决方案


    1. 如何防止错误插入?
    - 使用产品自带的定位柱进行安装,可有效防止错误插入。
    2. 产品在极端条件下能否正常工作?
    - 该系列产品已通过振动和冲击测试(频率为10-55Hz,加速度为490m/s²),并能承受高达1000MΩ的绝缘电阻。

    总结和推荐


    FX8/FX8C系列夹层连接器凭借其高密度布局、高速传输能力和环保特性,在市场上具有明显的优势。特别是针对需要小型化和高效能传输的现代电子产品,该系列产品无疑是理想的选择。强烈推荐给正在寻找高性能内部连接解决方案的工程师和技术人员。

FX8-60S-SV(22)参数

参数
类型 Board to Board &,Mezzanine Connectors,Receptacles
间距 -
排数 2
触头镀层 -
板上高度 -
针脚数 -
接合堆叠高度 -
触头镀层厚度 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
