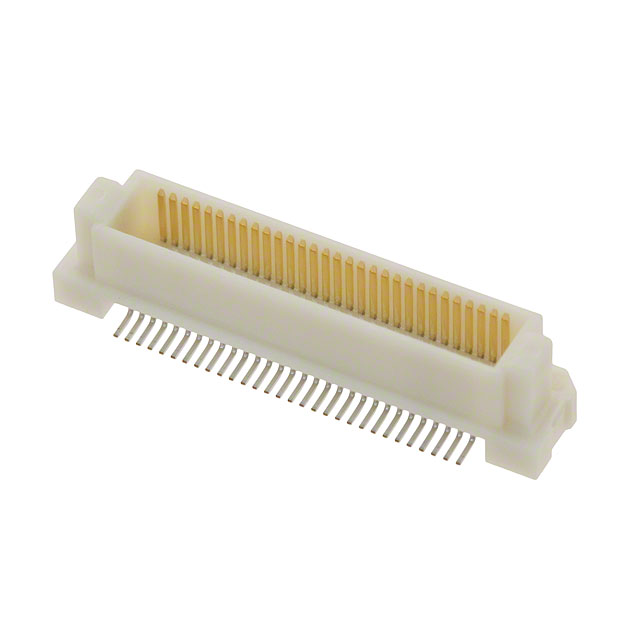

FX8C-60S-SV(92)

厂牌: HIROSE ELECTRIC
产品描述: Center Strip Contacts,Receptacle 600μm 2 60pin 5mm,6mm,7mm,9mm,11mm 3.96mm 金 贴片安装
供应商型号: FX8C-60S-SV(92)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX8C-60S-SV(92)

FX8C-60S-SV(92)概述

    高质量文章:HIROSE FX8/FX8C 系列连接器技术手册解析

    一、产品简介


    HIROSE FX8 和 FX8C 系列连接器是一种高度可靠且易于安装的电子元器件,主要应用于需要高可靠性的电子设备中,如汽车电子、工业控制设备及消费电子产品。该系列连接器采用了0.6mm的针距设计,支持的堆叠高度范围为3mm到16mm,提供了多种引脚数选择(60、80、90、120、140),以适应不同的应用需求。

    二、技术参数


    | 参数项目 | 规格 | 备注 |
    |
    | 绝缘电阻 | ≥1000MΩ @ 250VDC | - |
    | 耐压 | 无闪络或绝缘击穿 | 300VAC/1min |
    | 接触电阻 | ≤45mΩ @ 100mA | FX8 系列 |
    ≤80mΩ @ 100mA | FX8C 系列 |
    | 振动测试 | 无电连续性中断≥1μs | 10~55Hz,单振幅0.75mm,各轴向2小时 |
    | 湿度测试 | 接触电阻≤55mΩ,绝缘电阻≥100MΩ | 温度40℃,湿度90%~95%,持续96小时 |
    | 温度循环 | 接触电阻≤55mΩ,绝缘电阻≥100MΩ | 5个周期 |
    | 插拔寿命 | 接触电阻≤55mΩ | 50次插拔 |
    | 焊接热冲击 | 组件变形不影响性能 | - |
    | 额定电流 | ≤0.4A | - |
    | 额定电压 | 100V AC | - |
    | 工作温度范围 | -55℃ ~ +85℃ | - |
    | 工作湿度范围 | 40% ~ 80% | - |
    | 存储温度范围 | -10℃ ~ +60℃ | - |
    | 存储湿度范围 | 40% ~ 70% | - |

    三、产品特点和优势


    1. 广泛的堆叠高度范围:从3mm到16mm的堆叠高度,适合不同厚度的PCB板的设计。
    2. 精准的SMT贴装:表面贴装偏差小于0.1mm,确保精确的安装效果。
    3. 内置引导肋:内置导向肋和斜面设计,允许最大0.6mm的错位误差,确保轻松连接。
    4. 防误插入设计:底部凸起设计,防止错误安装部件。
    5. 双连接产品:支持两个相同连接器的同时安装,提高安装精度和可靠性。

    四、应用案例和使用建议


    该系列产品广泛应用于汽车电子、工业自动化等领域。例如,在汽车电子系统中,它们可以用于各种传感器和执行机构之间的连接。为了确保稳定可靠的连接,建议采取额外的机械支撑措施,如螺丝固定PCB板。同时,在焊接过程中,需遵循推荐的焊接温度曲线,确保良好的电气和机械性能。

    五、兼容性和支持


    HIROSE FX8/FX8C系列连接器适用于多种应用场景,可与其他标准接口兼容。制造商提供了详细的技术支持文档和售后保障服务,用户可以通过官方渠道获取相关的技术支持和维修服务。

    六、常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 插头和插座无法对接 | 检查插头和插座是否正确对齐 |
    | 连接不稳定 | 确保焊接工艺符合规范 |
    | 长时间使用接触不良 | 定期清洁并检查连接部位 |
    | 环境温度过高导致故障 | 降低工作温度或增加散热措施 |

    七、总结和推荐


    HIROSE FX8/FX8C系列连接器以其卓越的性能和广泛的适用范围,在高可靠性要求的应用场合中表现出色。产品结构紧凑,易于安装和维护,非常适合复杂多变的工业环境。因此,我们强烈推荐该系列连接器作为高性能电子设备中的首选连接组件。

FX8C-60S-SV(92)参数

参数
针脚数 60pin
接合堆叠高度 5mm,6mm,7mm,9mm,11mm
触头镀层厚度 -
类型 Center Strip Contacts,Receptacle
间距 600μm
排数 2
触头镀层
板上高度 3.96mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
